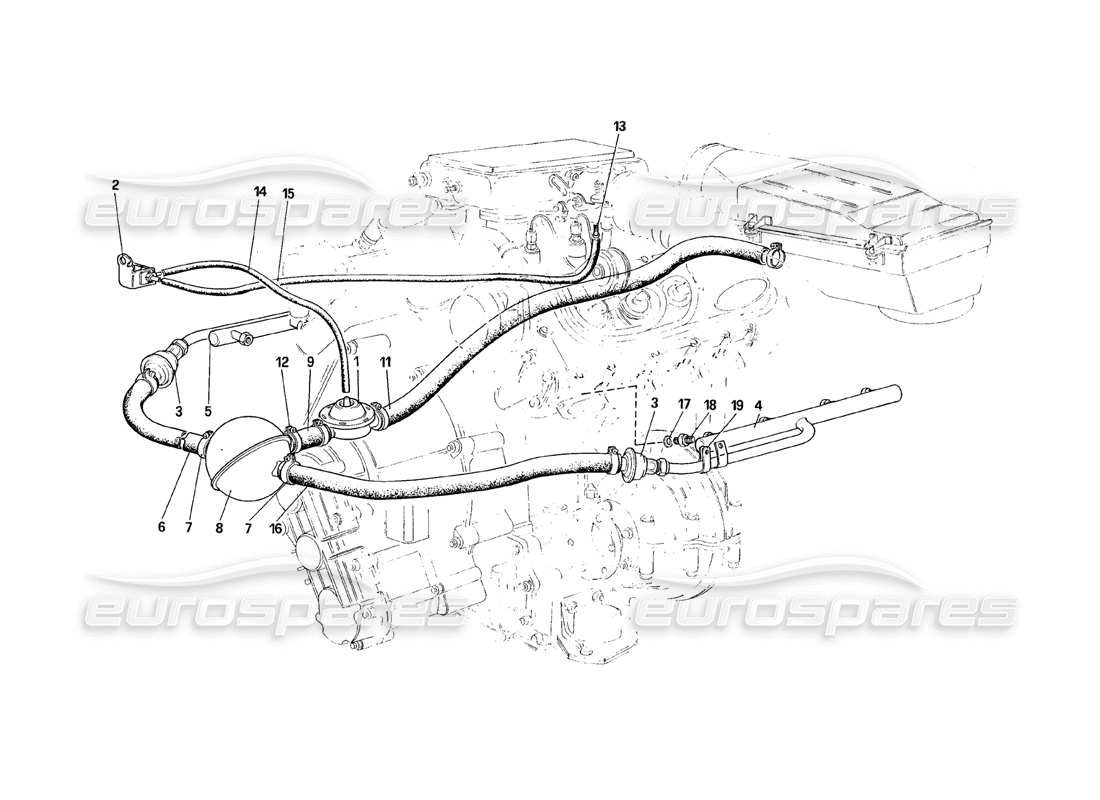

009 - Lufteinspritzung (für Version CH86 und CH87)
Ferrari 328 (1988) Air Injection (for CH86 and CH87 Version) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 147390
ABSCHALTVENTIL
aus £240,38
aus £240,38
Dieses Teil ersetzt die Teilenummer 121751 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 129059
MAGNETVENTIL
Ersetzung
Ersetzung
# 003
MPN: 148494
RÜCKSCHLAGVENTIL
aus £365,50
aus £365,50
Dieses Teil ersetzt die Teilenummer 121769 - und 17 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 124412
RECHTER VERTEILER FÜR DIE LUFTEINSPRITZUNG
aus £194,29
aus £194,29
# 005
MPN: 121783
LINKER VERTEILER FÜR DIE LUFTEINSPRITZUNG
aus £433,06
aus £433,06
# 006
MPN: 109885
ROHR
aus £19,53
aus £19,53
# 007
MPN: 13000490
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 129670
AUSGLEICHSBEHÄLTER
aus £206,61
aus £206,61
# 009
MPN: 116783
Ölentlüftungsschlauch
aus £47,46
aus £47,46
Dieses Teil ersetzt die Teilenummer 106335
# 010
MPN: 13000490
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 118231
ROHR
aus £92,37
aus £92,37
# 012
MPN: 13000490
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 113637
UNION
aus £5,79
aus £5,79
# 014
MPN: 131042
ROHR
Ersetzung
Ersetzung
# 015
MPN: 131042
ROHR
Ersetzung
Ersetzung
# 016
MPN: 107812
RECHTES ROHR
Ersetzung
Ersetzung
# 017
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 121718
UNION
aus £215,99
aus £215,99
# 019
MPN: 119811
KLEMME .
aus £6,94
aus £6,94
