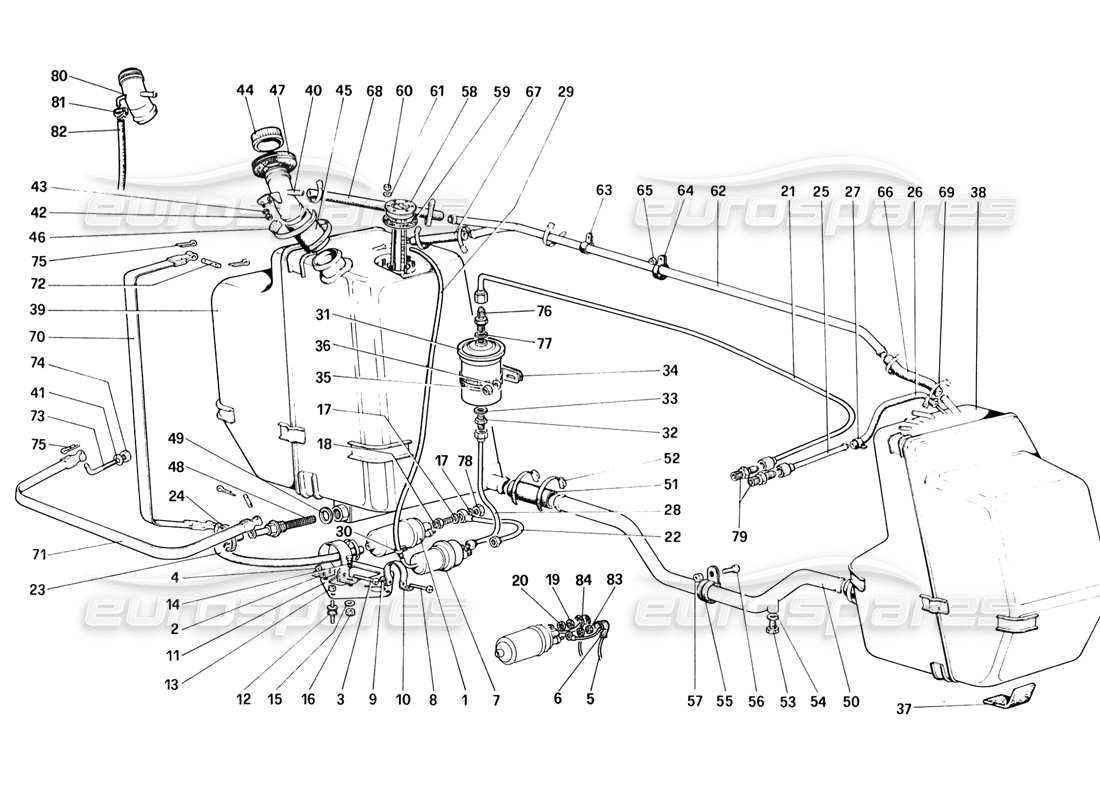

012 - Kraftstoffpumpe und Rohre
Ferrari 328 (1988) Fuel Pump and Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 121727
BENZINPUMPE
aus £174,44
aus £174,44
Dieses Teil ersetzt die Teilenummer 113976 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 113673
PUMPENRIEMEN
Ersetzung
Ersetzung
# 003
MPN: 10377311
SCHRAUBEN
aus £0,47
aus £0,47
# 004
MPN: 14089311
NUSS
aus £0,47
aus £0,47
# 005
MPN: 115153
ERDKABEL
aus £4,74
aus £4,74
# 006
MPN: 107003
GUMMISTIEFEL
aus £5,79
aus £5,79
# 007
MPN: 113978
AKKUMULATOR
aus £260,63
aus £260,63
# 007
MPN: 129037
Akkumulator – für C8
aus £908,33
aus £908,33
# 008
MPN: 10376111
SCHRAUBEN
aus £0,47
aus £0,47
# 009
MPN: 14089311
NUSS
aus £0,47
aus £0,47
# 010
MPN: 113674
GURT – NICHT FÜR C8
aus £17,54
aus £17,54
# 010
MPN: 135881
RIEMEN – FÜR C8
aus £16,00
aus £16,00
# 011
MPN: 115513
UNTERSTÜTZUNG FÜR PUMPE UND SPEICHER
aus £22,86
aus £22,86
# 012
MPN: 102947
UNTERLAGE
aus £7,25
aus £7,25
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 014
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 015
MPN: 10519421
Scheibe
Ersetzung
Ersetzung
# 016
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 017
MPN: 11270160
Dichtung
aus £1,01
aus £1,01
# 018
MPN: 120098
RÜCKSCHLAGVENTIL
aus £90,59
aus £90,59
# 019
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 020
MPN: 10615379
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 116571
ROHR, FILTER ZUM DOSIERGERÄT BIS FAHRZEUG-NR. 59619
aus £241,11
aus £241,11
# 021
MPN: 128477
ROHR, FILTER ZUM DOSIERGERÄT VON FAHRZEUG NR. 59621
aus £178,50
aus £178,50
# 022
MPN: 119305
ROHR, PUMPE ZUM AKKUMULATOR, NICHT FÜR C8
Ersetzung
Ersetzung
# 022
MPN: 135779
ROHR, PUMPE ZUM SPEICHER FÜR C8
aus £119,39
aus £119,39
# 023
MPN: 119281
ROHR, FILTER ZUR PUMPE
aus £60,61
aus £60,61
Dieses Teil ersetzt die Teilenummer 115137
# 024
MPN: 13000390
GURT
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 128479
RÜCKLAUFROHR - NACH ENTLÜFTUNG VERWENDEN NR. 135088
aus £37,69
aus £37,69
# 026
MPN: 126919
ROHR
aus £20,78
aus £20,78
# 027
MPN: 13000190
GURT
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 117848
ROHR, SPEICHER ZUM FILTER – FÜR C8
aus £49,41
aus £49,41
# 028
MPN: 119278
ROHR, SPEICHER ZUM FILTER – NICHT FÜR C8
aus £72,42
aus £72,42
# 029
MPN: 115236
RÜCKLAUFROHR - FÜR UNS - SA - C8
Ersetzung
Ersetzung
# 030
MPN: 13000190
RIEMEN - FÜR UNS - SA - C8
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 117792
KRAFTSTOFFFILTER
aus £28,00
aus £28,00
# 032
MPN: 109797
UNION – NICHT FÜR UNS – SA – C8
aus £19,68
aus £19,68
# 032
MPN: 109889
UNION – FÜR UNS – SA – C8
aus £68,13
aus £68,13
# 033
MPN: 10280060
DICHTUNG - FÜR UNS - SA - C8
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 033
MPN: 11270160
DICHTUNG – NICHT FÜR UNS – SA – C8
aus £1,02
aus £1,02
# 034
MPN: 115140
HALTERUNG FÜR FILTER – NICHT FÜR UNS – SA – C8
aus £10,37
aus £10,37
# 034
MPN: 117791
HALTERUNG FÜR FILTER - FÜR UNS - SA - C8
aus £4,92
aus £4,92
# 035
MPN: 12574521
NUSS
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 12574511
# 036
MPN: 13550401
Scheibe
aus £0,71
aus £0,71
# 037
MPN: 107889
ABSTANDSHALTER
aus £9,47
aus £9,47
Dieses Teil ersetzt die Teilenummer 116566
# 038
MPN: 114605
RH TANK – FÜR UNS – SA – C8
aus £939,75
aus £939,75
# 038
MPN: 116605
RH TANK – NICHT FÜR UNS – SA -C8
# 039
MPN: 119015
LINKER TANK – FÜR UNS – SA – C8
aus £1.021,17
aus £1.021,17
# 039
MPN: 121318
LINKER TANK – NICHT FÜR UNS – SA – C8
aus £550,63
aus £550,63
# 040
MPN: 113865
KRAFTSTOFFFILTER - FÜR SA - GTB
aus £177,97
aus £177,97
# 040
MPN: 113866
UNION
aus £150,97
aus £150,97
# 040
MPN: 115680
KRAFTSTOFFFILTER – FÜR UNS – SA – C8
aus £102,78
aus £102,78
# 040
MPN: 132340
KRAFTSTOFFFILTER – FÜR C7
aus £179,38
aus £179,38
# 041
MPN: 13605711
ABSTANDSHALTER
Mögliche Montage
aus £0,65
aus £0,65
# 042
MPN: 12574211
NUT – FÜR UNS – SA – C8
aus £0,71
aus £0,71
# 043
MPN: 12643701
Scheibe - FÜR UNS - SA - C8
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 113401
KRAFTSTOFFEINFÜLLVERSCHLUSS
aus £66,22
aus £66,22
Dieses Teil ersetzt die Teilenummer 101453 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 114278
ÄRMEL – FÜR UNS – SA – C8
aus £61,46
aus £61,46
# 045
MPN: 117618
ÄRMEL
aus £35,63
aus £35,63
Dieses Teil ersetzt die Teilenummer 114282 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 12174790
GURT
aus £1,62
aus £1,62
Dieses Teil ersetzt die Teilenummer 50188200
# 047
MPN: 101465
Dichtung
aus £49,35
aus £49,35
Dieses Teil ersetzt die Teilenummer 241-20-600-00 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 136595
Filter
aus £86,72
aus £86,72
Dieses Teil ersetzt die Teilenummer 116870
# 048
MPN: 136595
FILTER - AB FAHRZEUG NR.
aus £86,72
aus £86,72
Dieses Teil ersetzt die Teilenummer 116870
# 049
MPN: 117884
Dichtung
aus £20,40
aus £20,40
# 050
MPN: 115482
ROHR-, TANKSANSCHLUSS
aus £206,06
aus £206,06
# 051
MPN: 114277
ÄRMEL
aus £31,14
aus £31,14
Dieses Teil ersetzt die Teilenummer 101468 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 13000590
GURT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 105622 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,58
aus £0,58
# 054
MPN: 10278650
Dichtung
aus £0,47
aus £0,47
# 055
MPN: 106195
CLIP-HALTERUNG
aus £17,63
aus £17,63
# 056
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 057
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 058
MPN: 108644
KRAFTSTOFFTANK-SENDEREINHEIT OEM
Ersetzung
Ersetzung
# 058
MPN: MC3701/100
KRAFTSTOFFTANK-FÜLLSTANDSENDER (UNIVERSAL)
aus £83,95
aus £83,95
Dieses Teil ersetzt die Teilenummer 108644 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 101462
Dichtung
aus £13,92
aus £13,92
Dieses Teil ersetzt die Teilenummer 820925 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 10794011
NUSS
aus £0,29
aus £0,29
# 061
MPN: 127492
Scheibe
aus £0,92
aus £0,92
Dieses Teil ersetzt die Teilenummer 106848
# 062
MPN: 108521
Schlauch
aus £105,88
aus £105,88
# 063
MPN: 10450490
GURT
aus £0,54
aus £0,54
# 064
MPN: 10441790
GURT
aus £0,53
aus £0,53
# 065
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 066
MPN: 109353
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 107330
# 066
MPN: 114917
ROHR - FÜR UNS - SA - C8
Ersetzung
Ersetzung
# 067
MPN: 116777
ROHR - FÜR UNS - SA - C8
aus £31,29
aus £31,29
Dieses Teil ersetzt die Teilenummer 114916 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 068
MPN: 109354
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
# 069
MPN: 13000390
GURT
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 070
MPN: 110317
LHD-TANKRIEMEN
aus £101,74
aus £101,74
Dieses Teil ersetzt die Teilenummer 50400001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 071
MPN: 110937
QUERBAND FÜR TANKS FÜR UNS - SA - C7 - C8
aus £49,51
aus £49,51
Dieses Teil ersetzt die Teilenummer 60240900
# 072
MPN: 103447
STIFT
aus £12,86
aus £12,86
# 073
MPN: 213177
SPURSTANGE
Ersetzung
Ersetzung
# 074
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 075
MPN: 10796440
SPLIT PIN
aus £18,35
aus £18,35
Dieses Teil ersetzt die Teilenummer 10796401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 076
MPN: 109797
VERBINDUNG - FÜR ROHR NR. 116571 – FÜR UNS – SA – C8
aus £19,68
aus £19,68
# 076
MPN: 125216
VERBINDUNG - FÜR ROHR NR. 128477 – NICHT USA – SA – C8
aus £10,60
aus £10,60
# 076
MPN: 127756
VERBINDUNG - FÜR ROHR NR. 128477 – FÜR UNS – SA – C8
aus £33,96
aus £33,96
# 077
MPN: 10298460
DICHTUNG - FÜR VERBINDUNG NR. 127756
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 077
MPN: 11270160
DICHTUNG - FÜR VERBINDUNG NR. 109797
aus £1,02
aus £1,02
# 078
MPN: 10183217
Stecker
Ersetzung
Ersetzung
# 079
MPN: 125215
VERBINDUNG - FÜR ROHR NR. 128477 - 128479
aus £20,42
aus £20,42
# 080
MPN: 109321
KRAFTSTOFFFILTER – NICHT FÜR UNS – SA -C8
aus £164,28
aus £164,28
# 081
MPN: 101296
GURT – NICHT FÜR UNS – SA -C8
# 082
MPN: 106666
ÜBERLAUFROHR
aus £2,06
aus £2,06
# 083
MPN: 10794011
NUSS
aus £0,30
aus £0,30
# 084
MPN: 10615279
Scheibe
Ersetzung
Ersetzung
-part-diagram-013.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR VERSION CH88) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 328 (1988) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 328 (1988) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 328 (1988) ABGASANLAGE (NICHT FÜR US-VERSIONEN – SA – CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 328 (1988) ABGASANLAGE (FÜR US-SA-VERSIONEN CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 328 (1988) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 328 (1988) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 328 (1988) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 328 (1988) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 328 (1988) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 328 (1988) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 328 (1988) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 328 (1988) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 328 (1988) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 328 (1988) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 328 (1988) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 328 (1988) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 328 (1988) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 328 (1988) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG (FÜR AUTOS MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 328 (1988) KUPPLUNGSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 328 (1988) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 328 (1988) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 328 (1988) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 328 (1988) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 328 (1988) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 328 (1988) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 328 (1988) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 328 (1988) RÄDER (BIS FAHRZEUGNR. 76625) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 328 (1988) RÄDER (AB WAGENNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 328 (1988) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 328 (1988) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 328 (1988) KLIMAANLAGENKOMPRESSOR UND BEDIENELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI 328 (1988) KLIMAKOMPRESSOR UND BEDIENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI 328 (1988) WERKZEUGSATZ UND AUTOABDECKUNG TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI 328 (1988) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-058.webp "FERRARI 328 (1988) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-059.webp "FERRARI 328 (1988) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-060.webp "FERRARI 328 (1988) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-061.webp "FERRARI 328 (1988) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 328 (1988) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 328 (1988) VORDERE STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 328 (1988) HINTERE STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 328 (1988) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 328 (1988) KAROSSERIE – INNERE ELEMENTE (NICHT FÜR AUS – US – SA – J – CH87 – CH88) TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 328 (1988) KAROSSERIE – INNERE ELEMENTE (FÜR AUS UND CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 328 (1988) KAROSSERIE - INNENELEMENTE (FÜR US - SA - J) TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLIERUNG FÜR GEPÄCK UND FAHRGASTRAUM (BIS FAHRZEUGNUMMER 66965 - NICHT FÜR US - AUS - CH87 - SA - J) TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (AB WAGEN NR. 66967 – NICHT FÜR USA – AUS – CH87 – SA – J) TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (FÜR US - AUS - SA - J) TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (FÜR CH87 - CH88) TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 328 (1988) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 328 (1988) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 328 (1988) TÜREN (BIS WAGENNUMMER 71595) TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 75929) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 328 (1988) GLÄSER TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 328 (1988) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 328 (1988) SITZ TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 328 (1988) INSTRUMENTENTAFEL (BIS FAHRZEUGNUMMER 71595) TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 328 (1988) INSTRUMENTENTAFEL (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 328 (1988) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI 328 (1988) ELEKTRISCHES SYSTEM – KABEL TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI 328 (1988) ELEKTRISCHE TAFELN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI 328 (1988) AUßENBELEUCHTUNG UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI 328 (1988) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI 328 (1988) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI 328 (1988) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI 328 (1988) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 328 (1988) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 328 (1988) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 328 (1988) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 328 (1988) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 328 (1988) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 328 (1988) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 328 (1988) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 328 (1988) TIMING-SYSTEM – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 328 (1988) LUFTEINSPRITZUNG (FÜR VERSION CH86 UND CH87) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 328 (1988) LUFTEINSPRITZUNG (FÜR USA UND CH88-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 328 (1988) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR USA – SA UND CH88-VERSION) TEILEDIAGRAMM")
