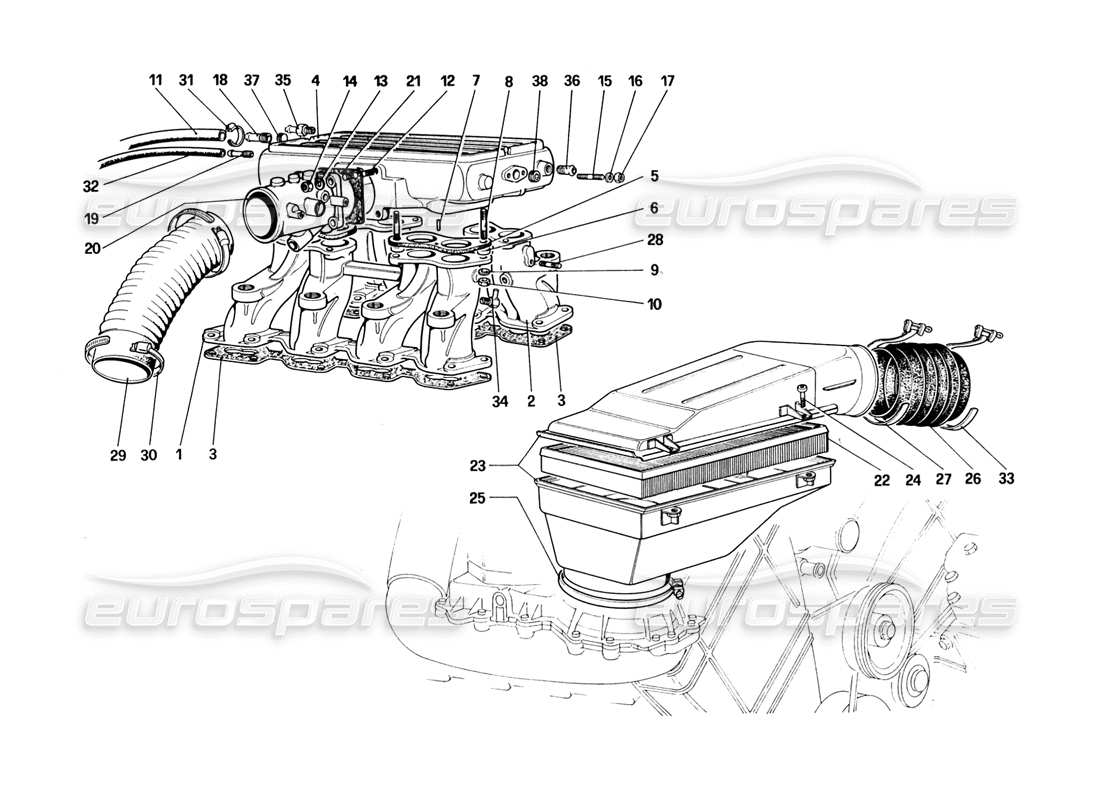

016 - Lufteinlass und Verteiler
Ferrari 328 (1988) Air Intake and Manifolds Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 128034
Ansaugkrümmer, rechts komplett – für uns
aus £860,23
aus £860,23
# 001
MPN: 128199
Ansaugkrümmer, rechts, komplett – nicht für uns und C8
aus £463,17
aus £463,17
# 001
MPN: 135032
Ansaugkrümmer, rechts, komplett – für C8
aus £546,58
aus £546,58
# 002
MPN: 128035
Ansaugkrümmer, komplett links – für uns
aus £744,98
aus £744,98
# 002
MPN: 128201
Ansaugkrümmer, komplett links – nicht für uns und C8
aus £463,17
aus £463,17
# 002
MPN: 135033
Ansaugkrümmer, komplett links – für CS
aus £819,08
aus £819,08
# 003
MPN: 135093
DICHTUNG – FÜR C8
aus £3,89
aus £3,89
Dieses Teil ersetzt die Teilenummer 117262
# 004
MPN: 127097
(B) Karosserie, Luftzufuhr zu den Verteilern komplett – nicht für uns
aus £238,14
aus £238,14
Dieses Teil ersetzt die Teilenummer 128023 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 127544
(B) KÖRPER, LUFTLIEFERUNG AN VERTEILER – KOMPLETT – FÜR UNS
aus £314,08
aus £314,08
# 004
MPN: 128023
KÖRPER FÜR DIE LUFTVERTEILUNG AN VERTEILER - MIT BAUGRUPPE NR. 127097
Ersetzung
Ersetzung
# 004
MPN: 128023
KÖRPER FÜR DIE LUFTVERTEILUNG AN VERTEILER - MIT BAUGRUPPE NR. 136434
Ersetzung
Ersetzung
# 004
MPN: 128203
KÖRPER FÜR DIE LUFTVERTEILUNG AN VERTEILER - MIT BAUGRUPPE NR. 127544
Ersetzung
Ersetzung
# 004
MPN: 134873
KÖRPER FÜR DIE LUFTVERTEILUNG AN VERTEILER - MIT BAUGRUPPE NR. 135133
Ersetzung
Ersetzung
# 004
MPN: 134873
KÖRPER FÜR DIE LUFTVERTEILUNG AN VERTEILER - MIT BAUGRUPPE NR. 136435
Ersetzung
Ersetzung
# 004
MPN: 135133
(B) KÖRPER, LUFTVERSORGUNG ZU DEN VERTEILERN VOLLSTÄNDIG – FÜR C8
aus £819,08
aus £819,08
Dieses Teil ersetzt die Teilenummer 134873
# 004
MPN: 136434
(A) Karosserie, Luftzufuhr zu den Verteilern komplett – nicht für uns
aus £572,95
aus £572,95
# 004
MPN: 136435
(A) KÖRPER, LUFTVERSORGUNG ZU DEN VERTEILERN VOLLSTÄNDIG – FÜR C8
aus £572,95
aus £572,95
# 005
MPN: 114983
Dichtung
aus £19,74
aus £19,74
# 006
MPN: 114984
ABSTANDSHALTER
aus £12,32
aus £12,32
# 007
MPN: 10331111
ZENTRIERDÜBEL
aus £22,58
aus £22,58
# 008
MPN: 13543521
ZUCHT
Ersetzung
Ersetzung
# 009
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 16100824
NUSS
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 107982
SERVOSCHLAUCH
aus £8,18
aus £8,18
Dieses Teil ersetzt die Teilenummer 107041 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 13541124
ZUCHT
aus £12,54
aus £12,54
Dieses Teil ersetzt die Teilenummer 13541121
# 013
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 015
MPN: 13540821
STUD – FÜR C8
Ersetzung
Ersetzung
# 015
MPN: 13541621
STUD – NICHT FÜR C8
Ersetzung
Ersetzung
# 015
MPN: 14305724
SCHRAUBE - AB AUTO NR. 76347
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11567624 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 018
MPN: 103870
(B) NIPPEL FÜR ANSAUGSERVO – BREMSDRUCK
aus £40,05
aus £40,05
Dieses Teil ersetzt die Teilenummer 4082627
# 019
MPN: 113652
NIPPEL FÜR UNTERDRUCK AN DER ZENTRALEN ZÜNDSTATION
aus £2,90
aus £2,90
# 020
MPN: 127163
DROSSELKLAPPENGEHÄUSE – NICHT ERSATZ MIT BAUGRUPPE NR. 128956
Ersetzung
Ersetzung
# 020
MPN: 127899
DROSSELKLAPPENGEHÄUSE – NICHT ERSATZ MIT BAUGRUPPE NR. 128957
Ersetzung
Ersetzung
# 020
MPN: 128956
KOMPLETTES DROSSELKLAPPENGEHÄUSE NICHT FÜR UNS UND C8
aus £539,10
aus £539,10
Dieses Teil ersetzt die Teilenummer 127161 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 128957
KOMPLETTES DROSSELKLAPPENGEHÄUSE FÜR UNS
aus £700,89
aus £700,89
Dieses Teil ersetzt die Teilenummer 127899 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 134980
DROSSELKLAPPENGEHÄUSE – NICHT ERSATZ MIT BAUGRUPPE NR. 134985
Ersetzung
Ersetzung
# 020
MPN: 134985
KOMPLETTES DROSSELKÖRPER FÜR CS
aus £725,20
aus £725,20
Dieses Teil ersetzt die Teilenummer 134980 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 135098
DICHTUNG – NICHT FÜR C8
aus £5,16
aus £5,16
Dieses Teil ersetzt die Teilenummer 115038 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 135098
DICHTUNG – FÜR C8
aus £5,16
aus £5,16
Dieses Teil ersetzt die Teilenummer 115038 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 118006
LUFTFILTER
aus £23,61
aus £23,61
# 023
MPN: 118313
LUFTEINLASS - NICHT FÜR UNS - C7AND C8 BIS FAHRZEUG-NR. 78068
aus £413,94
aus £413,94
# 023
MPN: 121736
LUFTEINLASS
Für uns
aus £414,75
aus £414,75
# 023
MPN: 132874
LUFTEINLASS - FÜR C7 UND C8 - BIS FAHRZEUG-NR. 78068
aus £759,76
aus £759,76
# 023
MPN: 137576
LUFTEINLASS - FÜR C7 UND C8 - AB AUTO NR. 78069
aus £578,70
aus £578,70
# 023
MPN: 137780
LUFTEINLASS - FÜR UNS - AB FAHRZEUG-NR. 78069
aus £580,94
aus £580,94
# 023
MPN: 137781
LUFTEINLASS - NICHT FÜR UNS - C7 UND C8 - AB AUTO NR. 78069
aus £394,11
aus £394,11
# 024
MPN: 14305426
SCHRAUBEN
Ersetzung
Ersetzung
# 025
MPN: 138982
KLEMME
aus £11,18
aus £11,18
# 026
MPN: 114019
ÄRMEL
aus £46,48
aus £46,48
# 026
MPN: 136008
ÄRMEL
# 027
MPN: 10292390
JUBILÄUMSCLIP
aus £3,94
aus £3,94
# 028
MPN: 11500021
SÜD
aus £9,50
aus £9,50
# 029
MPN: 118310
ROHR VON DER STÜTZDROSSEL
aus £288,77
aus £288,77
Dieses Teil ersetzt die Teilenummer 114850 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 12174990
KLEMME
Ersetzung
Ersetzung
# 031
MPN: 13000390
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 128305
VAKUUMSCHLAUCH DIGIPLEX
aus £37,64
aus £37,64
Dieses Teil ersetzt die Teilenummer 129969, die wir auf Lager haben
# 033
MPN: 10301890
KLEMME - FÜR C7 UND C9 Q = 2 BIS ZUM FAHRZEUG NR. 78068
Ersetzung
Ersetzung
# 034
MPN: 128016
UNION – FÜR UNS
aus £5,70
aus £5,70
# 035
MPN: 119465
Nippel für Klimaanlage, nicht für uns
aus £10,74
aus £10,74
# 035
MPN: 119466
NIPPEL FÜR BLOW-BY UND AC NICHT FÜR UNS
aus £16,48
aus £16,48
# 036
MPN: 128208
UNION - NICHT FÜR UNS UND SA
aus £8,14
aus £8,14
# 037
MPN: 10269550
(EIN STÖPSEL
aus £1,66
aus £1,66
# 038
MPN: 163528
(A) STECKER – FÜR C8
aus £2,44
aus £2,44
Dieses Teil ersetzt die Teilenummer 10268450 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-017.webp "FERRARI 328 (1988) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 328 (1988) ABGASANLAGE (NICHT FÜR US-VERSIONEN – SA – CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 328 (1988) ABGASANLAGE (FÜR US-SA-VERSIONEN CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 328 (1988) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 328 (1988) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 328 (1988) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 328 (1988) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 328 (1988) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 328 (1988) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 328 (1988) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 328 (1988) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 328 (1988) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 328 (1988) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 328 (1988) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 328 (1988) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 328 (1988) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 328 (1988) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG (FÜR AUTOS MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 328 (1988) KUPPLUNGSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 328 (1988) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 328 (1988) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 328 (1988) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 328 (1988) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 328 (1988) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 328 (1988) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 328 (1988) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 328 (1988) RÄDER (BIS FAHRZEUGNR. 76625) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 328 (1988) RÄDER (AB WAGENNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 328 (1988) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 328 (1988) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 328 (1988) KLIMAANLAGENKOMPRESSOR UND BEDIENELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI 328 (1988) KLIMAKOMPRESSOR UND BEDIENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI 328 (1988) WERKZEUGSATZ UND AUTOABDECKUNG TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI 328 (1988) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-058.webp "FERRARI 328 (1988) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-059.webp "FERRARI 328 (1988) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-060.webp "FERRARI 328 (1988) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-061.webp "FERRARI 328 (1988) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 328 (1988) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 328 (1988) VORDERE STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 328 (1988) HINTERE STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 328 (1988) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 328 (1988) KAROSSERIE – INNERE ELEMENTE (NICHT FÜR AUS – US – SA – J – CH87 – CH88) TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 328 (1988) KAROSSERIE – INNERE ELEMENTE (FÜR AUS UND CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 328 (1988) KAROSSERIE - INNENELEMENTE (FÜR US - SA - J) TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLIERUNG FÜR GEPÄCK UND FAHRGASTRAUM (BIS FAHRZEUGNUMMER 66965 - NICHT FÜR US - AUS - CH87 - SA - J) TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (AB WAGEN NR. 66967 – NICHT FÜR USA – AUS – CH87 – SA – J) TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (FÜR US - AUS - SA - J) TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (FÜR CH87 - CH88) TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 328 (1988) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 328 (1988) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 328 (1988) TÜREN (BIS WAGENNUMMER 71595) TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 75929) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 328 (1988) GLÄSER TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 328 (1988) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 328 (1988) SITZ TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 328 (1988) INSTRUMENTENTAFEL (BIS FAHRZEUGNUMMER 71595) TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 328 (1988) INSTRUMENTENTAFEL (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 328 (1988) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI 328 (1988) ELEKTRISCHES SYSTEM – KABEL TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI 328 (1988) ELEKTRISCHE TAFELN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI 328 (1988) AUßENBELEUCHTUNG UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI 328 (1988) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI 328 (1988) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI 328 (1988) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI 328 (1988) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 328 (1988) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 328 (1988) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 328 (1988) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 328 (1988) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 328 (1988) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 328 (1988) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 328 (1988) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 328 (1988) TIMING-SYSTEM – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 328 (1988) LUFTEINSPRITZUNG (FÜR VERSION CH86 UND CH87) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 328 (1988) LUFTEINSPRITZUNG (FÜR USA UND CH88-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 328 (1988) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR USA – SA UND CH88-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 328 (1988) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR VERSION CH88) TEILEDIAGRAMM")
