020 - Blow-By-System

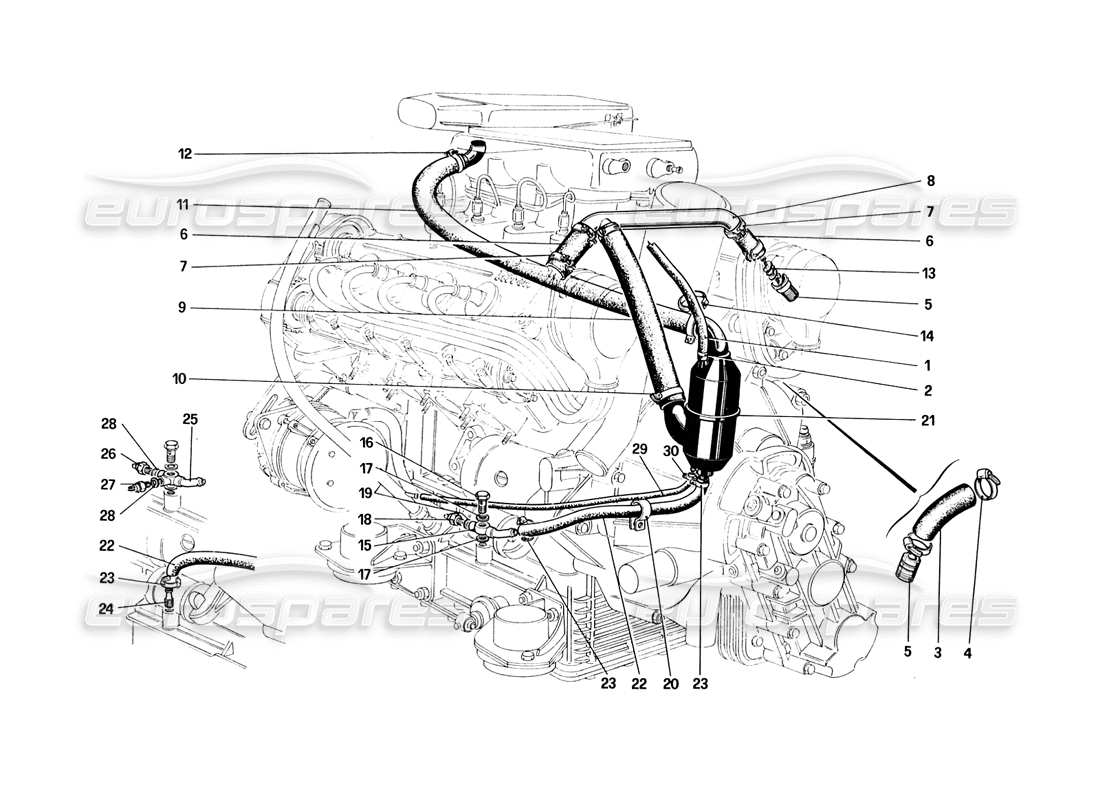

Ferrari 328 (1988) Blow - By System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 111199
SCHLAUCH VOM ABSCHEIDER ZUM LUFTEINLASS – NICHT FÜR UNS
aus £69,83
aus £69,83
Dieses Teil ersetzt die Teilenummer 111211, die wir auf Lager haben
# 001
MPN: 129109
SCHLAUCH VOM DAMPFABSCHEIDER ZUM LUFT-FÖRDERROHR - FÜR UNS
aus £8,91
aus £8,91
# 002
MPN: 12179090
KLEMME
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102721
# 003
MPN: 118216
ÄRMEL
aus £61,84
aus £61,84
# 004
MPN: 13000490
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 119236
UNION
aus £8,04
aus £8,04
Dieses Teil ersetzt die Teilenummer 135949
# 006
MPN: 116783
Ölentlüftungsschlauch
aus £47,46
aus £47,46
Dieses Teil ersetzt die Teilenummer 106335
# 007
MPN: 13000490
KLEMME
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 118312
3 WEGROHR
aus £74,70
aus £74,70
# 009
MPN: 118958
ROHR VOM 3-WEGE-ROHR ZUM DAMPFABSCHEIDER
Ersetzung
Ersetzung
# 010
MPN: 13000490
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 118959
ROHR VOM DAMPFABSCHEIDER ZUM ÖLSUMPF
aus £81,96
aus £81,96
# 012
MPN: 13000490
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 119237
BEGRÜSSUNGSBILDSCHIRM
aus £5,63
aus £5,63
# 014
MPN: 105550
KLEMME
aus £1,28
aus £1,28
# 015
MPN: 121842
DREHGERÄT - FÜR UNS
aus £86,13
aus £86,13
# 016
MPN: 121424
UNION
aus £9,72
aus £9,72
# 017
MPN: 10282460
Dichtung
aus £0,54
aus £0,54
# 018
MPN: 115652
BIMETALLTHERMOSTAT – FÜR UNS
aus £50,47
aus £50,47
# 019
MPN: 10260060
DICHTUNG – FÜR UNS
aus £0,79
aus £0,79
# 020
MPN: 10450490
ROHRBEFESTIGUNGSKLEMME
aus £0,54
aus £0,54
# 021
MPN: 128532
ÖLDAMPFABSCHEIDER – NICHT FÜR
aus £83,06
aus £83,06
# 021
MPN: 132548
ÖLDAMPFABSCHEIDER – FÜR C7
aus £215,45
aus £215,45
# 022
MPN: 106338
SCHLAUCH VOM DAMPFABSCHEIDER ZUM ÖL
Ersetzung
Ersetzung
# 023
MPN: 13000190
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 115934
UNION – NICHT FÜR C6 – C7 UND UNS
aus £10,17
aus £10,17
# 025
MPN: 129650
DREHVORRICHTUNG FÜR C6 UND C7
aus £68,35
aus £68,35
# 026
MPN: 125857
THERMOSTAT – FÜR C6 UND C7
aus £122,49
aus £122,49
# 027
MPN: 127155
THERMOSTAT – FÜR C6 UND C7
aus £12,98
aus £12,98
# 028
MPN: 10260060
DICHTUNG – FÜR C6 UND C7
aus £0,79
aus £0,79
# 029
MPN: 132513
ROHR – FÜR C7 UND C8
aus £5,80
aus £5,80
# 030
MPN: 12178990
KLEMME – FÜR C7 UND C8
Ersetzung
Ersetzung
