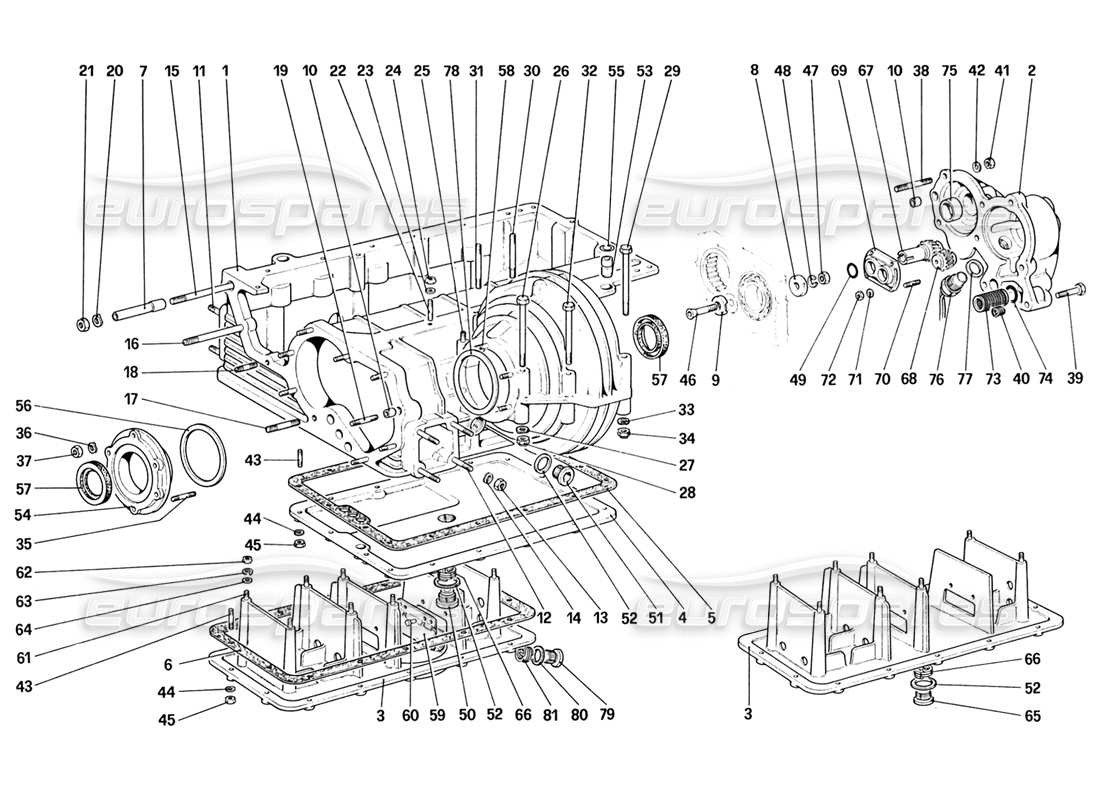

027 - Getriebe – Differentialgehäuse und Ölpumpe
Ferrari 328 (1988) Gearbox - Differential Housing and Oil Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000

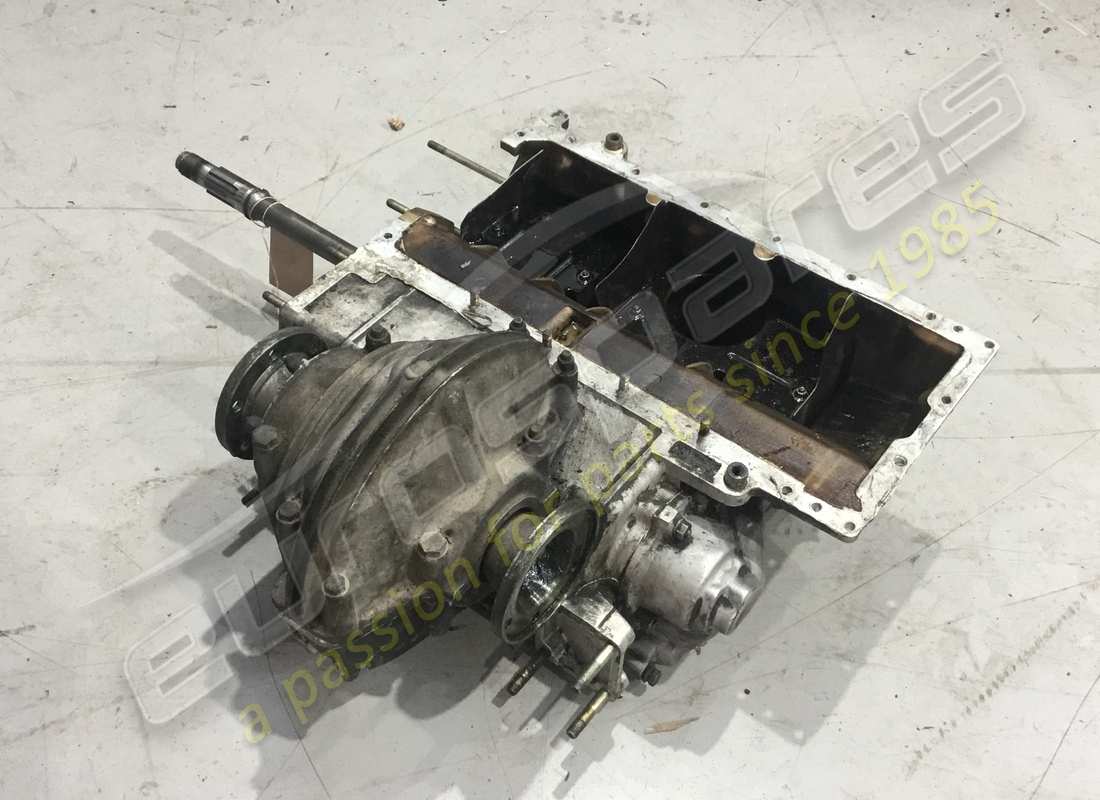

MPN: 131176
KOMPLETTES GETRIEBE
(USA-Modell)
Ersetzung
Ersetzung
# 001
MPN: 115179
GETRIEBEGEHÄUSE (LEER)
aus £4.854,93
aus £4.854,93
Dieses Teil ersetzt die Teilenummer 131176
# 001
MPN: 115179/A
GETRIEBEGEHÄUSE KOMPL
aus £8.394,75
aus £8.394,75
# 001
MPN: 132474
KOMPLETTES GETRIEBE
Schweizer Spez
aus £4.051,41
aus £4.051,41
# 002
MPN: 113073
HINTERE ABDECKUNG - MIT BAUGRUPPE NR. 115179
aus £277,09
aus £277,09
# 003
MPN: 107875
ÖLWANNENABDECKUNG
aus £2.250,00
aus £2.250,00
Dieses Teil ersetzt die Teilenummer 104192 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 115353
UNTERE ABDECKUNG
aus £707,61
aus £707,61
Dieses Teil ersetzt die Teilenummer 108491
# 005
MPN: 147675
GETRIEBE-SUMPFDICHTUNG
aus £17,47
aus £17,47
Dieses Teil ersetzt die Teilenummer 104196
# 006
MPN: 147676
MOTORSUMPFDICHTUNG
aus £16,08
aus £16,08
Dieses Teil ersetzt die Teilenummer 104197
# 007
MPN: 104033
ZENTRIERDÜBEL - BIS FAHRZEUG-NR. 71797
aus £21,92
aus £21,92
# 007
MPN: 134480
ZENTRIERDÜBEL - AB FAHRZEUG-NR. 71799
aus £3,98
aus £3,98
# 008
MPN: 104198
Scheibe
aus £8,77
aus £8,77
Dieses Teil ersetzt die Teilenummer 523924
# 009
MPN: 104199
Scheibe
aus £5,20
aus £5,20
Dieses Teil ersetzt die Teilenummer 523925
# 010
MPN: 102704
ZENTRIERDÜBEL
aus £1,88
aus £1,88
Dieses Teil ersetzt die Teilenummer 500805
# 011
MPN: 13449321
BOLZEN FÜR FRONTPLATTEN
Ersetzung
Ersetzung
# 012
MPN: 13450021
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13450020, die wir auf Lager haben
# 013
MPN: 12164711
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 014
MPN: 127497
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 13952821
ZUCHT
aus £0,98
aus £0,98
# 016
MPN: 13952621
ZUCHT
aus £1,00
aus £1,00
# 017
MPN: 13517421
ZUCHT
aus £53,42
aus £53,42
Dieses Teil ersetzt die Teilenummer 13517420
# 018
MPN: 13517221
ZUCHT
Ersetzung
Ersetzung
# 019
MPN: 13517321
ZUCHT
aus £16,90
aus £16,90
Dieses Teil ersetzt die Teilenummer 13517320
# 020
MPN: 11198074
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 16100824
NUSS
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 108966
STIFT FÜR KURBELGEHÄUSE
aus £10,05
aus £10,05
# 023
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 16100824
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 13450421
ZUCHT
Ersetzung
Ersetzung
# 026
MPN: 15972021
BOLZEN
aus £0,65
aus £0,65
# 027
MPN: 12638601
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 20232104
# 028
MPN: 12574511
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 029
MPN: 104189
BOLZEN
aus £27,43
aus £27,43
Dieses Teil ersetzt die Teilenummer 95565 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 13518021
ZUCHT
aus £4,35
aus £4,35
# 031
MPN: 13517821
ZUCHT
Ersetzung
Ersetzung
# 032
MPN: 107711
BOLZEN
aus £7,44
aus £7,44
# 033
MPN: 10519624
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 16104125
# 035
MPN: 12429721
ZUCHT
aus £0,47
aus £0,47
# 036
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 037
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 16104125
# 038
MPN: 13517221
ZUCHT
Ersetzung
Ersetzung
# 039
MPN: 16044121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 11101220
# 039
MPN: 16044224
SCHRAUBE FÜR ABDECKUNG UND ERDUNG DER ANTRIEBSEINHEIT
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16044221, die wir auf Lager haben
# 040
MPN: 13525770
HELI-SPULE
aus £1,64
aus £1,64
Dieses Teil ersetzt die Teilenummer 103830
# 041
MPN: 16100824
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 13541124
ZUCHT
aus £12,17
aus £12,17
Dieses Teil ersetzt die Teilenummer 13541121
# 044
MPN: 11197774
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 046
MPN: 104218
SCHRAUBEN
aus £1,14
aus £1,14
# 047
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 101032
SIEGELRING
aus £0,93
aus £0,93
# 050
MPN: 104280
Stecker
aus £4,95
aus £4,95
Dieses Teil ersetzt die Teilenummer 523977
# 051
MPN: 10275011
Stecker
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 10263460
Dichtung
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 95119
# 053
MPN: 103838
DÜBEL
aus £2,24
aus £2,24
Dieses Teil ersetzt die Teilenummer 9100588
# 054
MPN: 108226
DIFFERENZSEITE CODE – MIT BAUGRUPPE NR. 115179
aus £65,47
aus £65,47
# 055
MPN: 103839
RING
aus £10,35
aus £10,35
Dieses Teil ersetzt die Teilenummer 100589 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 103422
DISTANZSTÜCK FÜR LINKES LAGER, DICKE MM. 2, 4 (EVENTUELLE VERWENDUNG)
aus £52,02
aus £52,02
# 056
MPN: 103423
DITTO DICKE MM. 2,60
aus £90,41
aus £90,41
# 056
MPN: 103424
DITTO DICKE MM. 2,80
aus £103,92
aus £103,92
Dieses Teil ersetzt die Teilenummer 103231
# 056
MPN: 103425
DITTO DICKE MM. 3,00
aus £52,02
aus £52,02
# 056
MPN: 103426
DITTO DICKE MM. 3,20
aus £110,82
aus £110,82
# 056
MPN: 109145
DITTO DICKE MM. 4,30
aus £28,70
aus £28,70
# 056
MPN: 132923
DITTO DICKE MM. 2,45
aus £52,02
aus £52,02
# 056
MPN: 132924
DITTO DICKE MM. 2,50
aus £50,40
aus £50,40
# 056
MPN: 132925
DITTO DICKE MM. 2,55
aus £52,02
aus £52,02
# 056
MPN: 132926
DITTO DICKE MM. 2,65
aus £52,92
aus £52,92
# 056
MPN: 132927
DITTO DICKE MM. 2,70
aus £54,69
aus £54,69
# 056
MPN: 132928
DITTO DICKE MM. 2,75
aus £74,31
aus £74,31
# 056
MPN: 132929
DITTO DICKE MM. 2,85
aus £89,21
aus £89,21
# 056
MPN: 132930
DITTO DICKE MM. 2,90
aus £134,34
aus £134,34
# 056
MPN: 132931
DITTO DICKE MM. 2,95
aus £48,00
aus £48,00
# 057
MPN: 125078
SIEGELRING
aus £15,37
aus £15,37
Dieses Teil ersetzt die Teilenummer 104300 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 13543421
ZUCHT
Ersetzung
Ersetzung
# 059
MPN: 107589
SCHILD
aus £59,34
aus £59,34
Dieses Teil ersetzt die Teilenummer 10-42-07 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 100033
NIET
# 061
MPN: 13539024
BOLZEN FÜR UNTEREN
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 13539021
# 062
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 063
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 064
MPN: 12638101
Scheibe
aus £0,71
aus £0,71
# 065
MPN: 10275011
Stecker
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 066
MPN: 112254
HELI - SPULE
aus £2,44
aus £2,44
# 067
MPN: 116953
Ölpumpenantriebsrad
aus £267,55
aus £267,55
# 068
MPN: 113082
Von der Ölpumpe angetriebenes Zahnrad
aus £228,86
aus £228,86
# 069
MPN: 113086
ÖLPUMPENABDECKUNG
aus £48,48
aus £48,48
# 070
MPN: 11000921
ZUCHT
aus £2,00
aus £2,00
# 071
MPN: 12601171
Scheibe
aus £0,47
aus £0,47
# 072
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 073
MPN: 115538
ÖLPUMPENFILTER
aus £86,85
aus £86,85
# 074
MPN: 101034
SIEGELRING
aus £0,86
aus £0,86
# 075
MPN: 113088
Sitz
aus £104,78
aus £104,78
# 076
MPN: 116987
PULSGENERATOR
aus £151,94
aus £151,94
Dieses Teil ersetzt die Teilenummer 113962 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 077
MPN: 10263460
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 95119
# 078
MPN: 103424
PLATZ FÜR RECHTSLAGER
aus £103,92
aus £103,92
Dieses Teil ersetzt die Teilenummer 103231
# 079
MPN: 103974
Stecker
Mit Deckel Nr. 129553
aus £26,99
aus £26,99
Dieses Teil ersetzt die Teilenummer 101477 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 080
MPN: 10257060
Dichtung
Mit Deckel Nr. 129553
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 081
MPN: 111352
HELI-SPULE
Teilenummer verwenden: 111352/A
aus £72,78
aus £72,78
-part-diagram-028.webp "FERRARI 328 (1988) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 328 (1988) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 328 (1988) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 328 (1988) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 328 (1988) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 328 (1988) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG (FÜR AUTOS MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 328 (1988) KUPPLUNGSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 328 (1988) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 328 (1988) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 328 (1988) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 328 (1988) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 328 (1988) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 328 (1988) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 328 (1988) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 328 (1988) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 328 (1988) HINTERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 328 (1988) RÄDER (BIS FAHRZEUGNR. 76625) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 328 (1988) RÄDER (AB WAGENNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 328 (1988) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 328 (1988) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 328 (1988) KLIMAANLAGENKOMPRESSOR UND BEDIENELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI 328 (1988) KLIMAKOMPRESSOR UND BEDIENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI 328 (1988) WERKZEUGSATZ UND AUTOABDECKUNG TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI 328 (1988) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-058.webp "FERRARI 328 (1988) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-059.webp "FERRARI 328 (1988) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-060.webp "FERRARI 328 (1988) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-061.webp "FERRARI 328 (1988) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 328 (1988) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 328 (1988) VORDERE STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 328 (1988) HINTERE STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 328 (1988) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 328 (1988) KAROSSERIE – INNERE ELEMENTE (NICHT FÜR AUS – US – SA – J – CH87 – CH88) TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 328 (1988) KAROSSERIE – INNERE ELEMENTE (FÜR AUS UND CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 328 (1988) KAROSSERIE - INNENELEMENTE (FÜR US - SA - J) TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLIERUNG FÜR GEPÄCK UND FAHRGASTRAUM (BIS FAHRZEUGNUMMER 66965 - NICHT FÜR US - AUS - CH87 - SA - J) TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (AB WAGEN NR. 66967 – NICHT FÜR USA – AUS – CH87 – SA – J) TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (FÜR US - AUS - SA - J) TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS (FÜR CH87 - CH88) TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 328 (1988) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 328 (1988) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 328 (1988) TÜREN (BIS WAGENNUMMER 71595) TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 328 (1988) TÜREN (AB WAGEN NR. 75929) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 328 (1988) GLÄSER TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 328 (1988) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 328 (1988) SITZ TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 328 (1988) INSTRUMENTENTAFEL (BIS FAHRZEUGNUMMER 71595) TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 328 (1988) INSTRUMENTENTAFEL (AB WAGEN NR. 71597) TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 328 (1988) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI 328 (1988) ELEKTRISCHES SYSTEM – KABEL TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI 328 (1988) ELEKTRISCHE TAFELN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI 328 (1988) AUßENBELEUCHTUNG UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI 328 (1988) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI 328 (1988) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI 328 (1988) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI 328 (1988) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 328 (1988) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 328 (1988) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 328 (1988) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 328 (1988) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 328 (1988) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 328 (1988) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 328 (1988) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 328 (1988) TIMING-SYSTEM – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 328 (1988) LUFTEINSPRITZUNG (FÜR VERSION CH86 UND CH87) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 328 (1988) LUFTEINSPRITZUNG (FÜR USA UND CH88-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 328 (1988) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR USA – SA UND CH88-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 328 (1988) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 328 (1988) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR VERSION CH88) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 328 (1988) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 328 (1988) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 328 (1988) ABGASANLAGE (NICHT FÜR US-VERSIONEN – SA – CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 328 (1988) ABGASANLAGE (FÜR US-SA-VERSIONEN CH87 UND CH88) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 328 (1988) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 328 (1988) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 328 (1988) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 328 (1988) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 328 (1988) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 328 (1988) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 328 (1988) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
