030 - Innere Getriebesteuerung

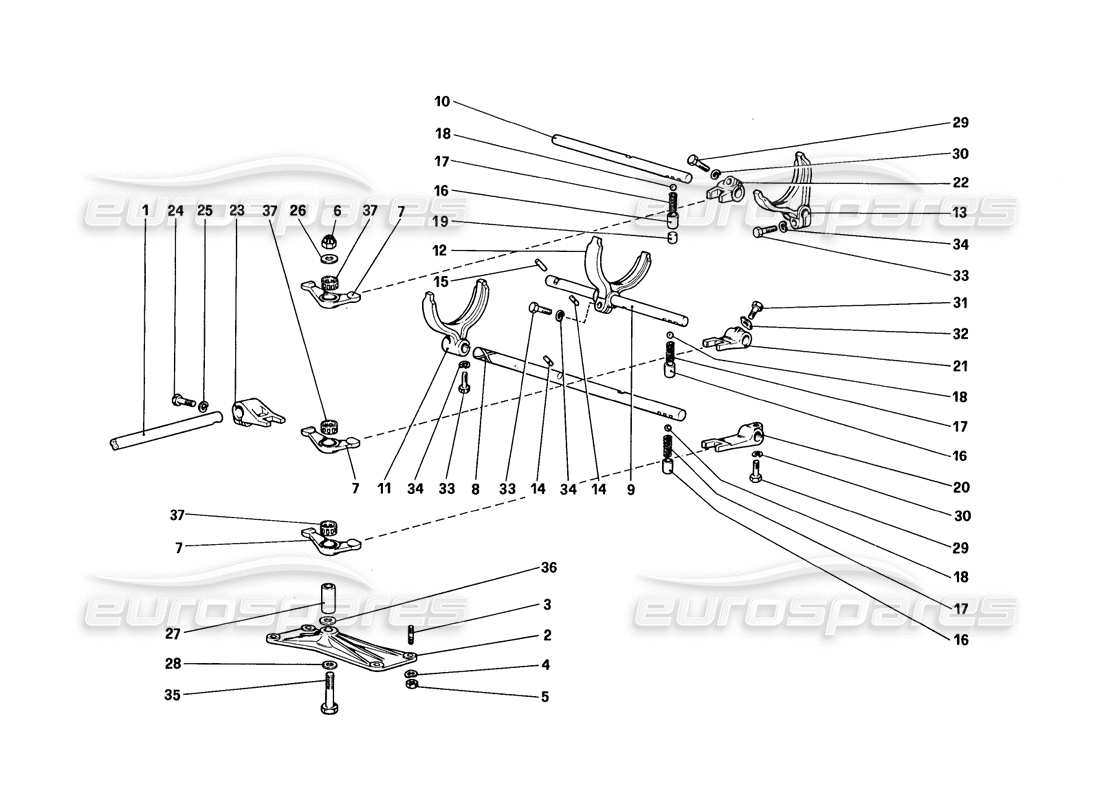

Ferrari 328 (1988) Inside Gearbox controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 109767
Welle für Hebel
aus £423,34
aus £423,34
Dieses Teil ersetzt die Teilenummer 105733 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 114864
UNTERSTÜTZUNG
aus £38,82
aus £38,82
Dieses Teil ersetzt die Teilenummer 104203 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 11500121
ZUCHT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 13540820
# 004
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 006
MPN: 16109221
NUSS
aus £0,50
aus £0,50
# 007
MPN: 115249
KIPPHEBEL
aus £62,02
aus £62,02
# 008
MPN: 120923
STEUERSTANGE, 1ST GESCHWINDIGKEIT UND RÜCKWÄRTS
aus £333,28
aus £333,28
# 009
MPN: 120924
STEUERSTANGE, 2ND – 3RD GESCHWINDIGKEITEN
aus £86,00
aus £86,00
# 010
MPN: 120925
STEUERSTANGE, 4TH – 5TH GESCHWINDIGKEITEN
aus £83,13
aus £83,13
# 011
MPN: 115341
GABEL, 1ST GESCHWINDIGKEIT UND RÜCKWÄRTS
aus £167,07
aus £167,07
# 012
MPN: 115349
GABEL, 2ND - 3RD GESCHWINDIGKEITEN
aus £195,14
aus £195,14
# 013
MPN: 115348
GABEL, 4TH - 5TH GESCHWINDIGKEITEN
aus £354,80
aus £354,80
Dieses Teil ersetzt die Teilenummer 116348
# 014
MPN: 115355
STOP ROLLE
aus £8,25
aus £8,25
# 015
MPN: 115356
STOP ROLLE
aus £4,26
aus £4,26
# 016
MPN: 115376
BUSCH
aus £29,82
aus £29,82
# 017
MPN: 100750
FRÜHLING
aus £0,91
aus £0,91
Dieses Teil ersetzt die Teilenummer 523899
# 018
MPN: 101612
BALL
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 93309
# 019
MPN: 115357
ABSTANDSHALTER
aus £4,49
aus £4,49
# 020
MPN: 115358
STEUERGABEL FÜR 1ST GESCHWINDIGKEIT UND RÜCKWÄRTS
aus £79,20
aus £79,20
# 021
MPN: 115359
STEUERGABEL FÜR GESCHWINDIGKEITEN 2ND–3RD
aus £128,92
aus £128,92
# 022
MPN: 115360
STEUERGABEL FÜR 4TH - 5TH PEEDS
aus £66,47
aus £66,47
# 023
MPN: 106213
HEBEL
aus £81,16
aus £81,16
Dieses Teil ersetzt die Teilenummer 525010 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 16043631
BOLZEN
aus £0,47
aus £0,47
# 025
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 114865
Scheibe
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 112109
# 027
MPN: 115374
BUSCH
aus £5,15
aus £5,15
# 028
MPN: 108281
Scheibe
aus £0,96
aus £0,96
# 029
MPN: 16043631
BOLZEN
aus £0,47
aus £0,47
# 030
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 104279
BOLZEN
aus £20,23
aus £20,23
Dieses Teil ersetzt die Teilenummer 95176 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 103587
PLATTE
aus £5,85
aus £5,85
Dieses Teil ersetzt die Teilenummer 92692 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 16043631
BOLZEN
aus £0,47
aus £0,47
# 034
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 15541121
BOLZEN
aus £0,57
aus £0,57
# 036
MPN: 114865
SHIM
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 112109
# 037
MPN: 115373
ROLLENKÄFIG
aus £2,80
aus £2,80
