040 - Lenkgetriebe und Gestänge

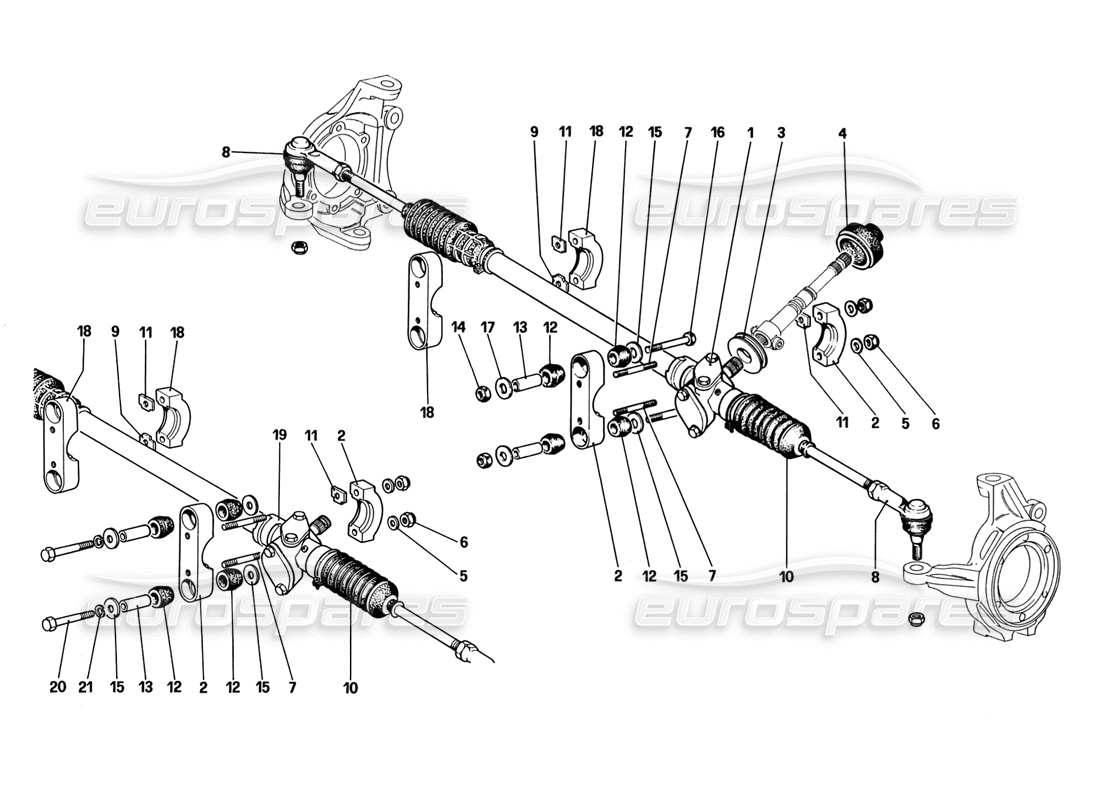

Ferrari 328 (1988) Steering Box and Linkage Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 123910

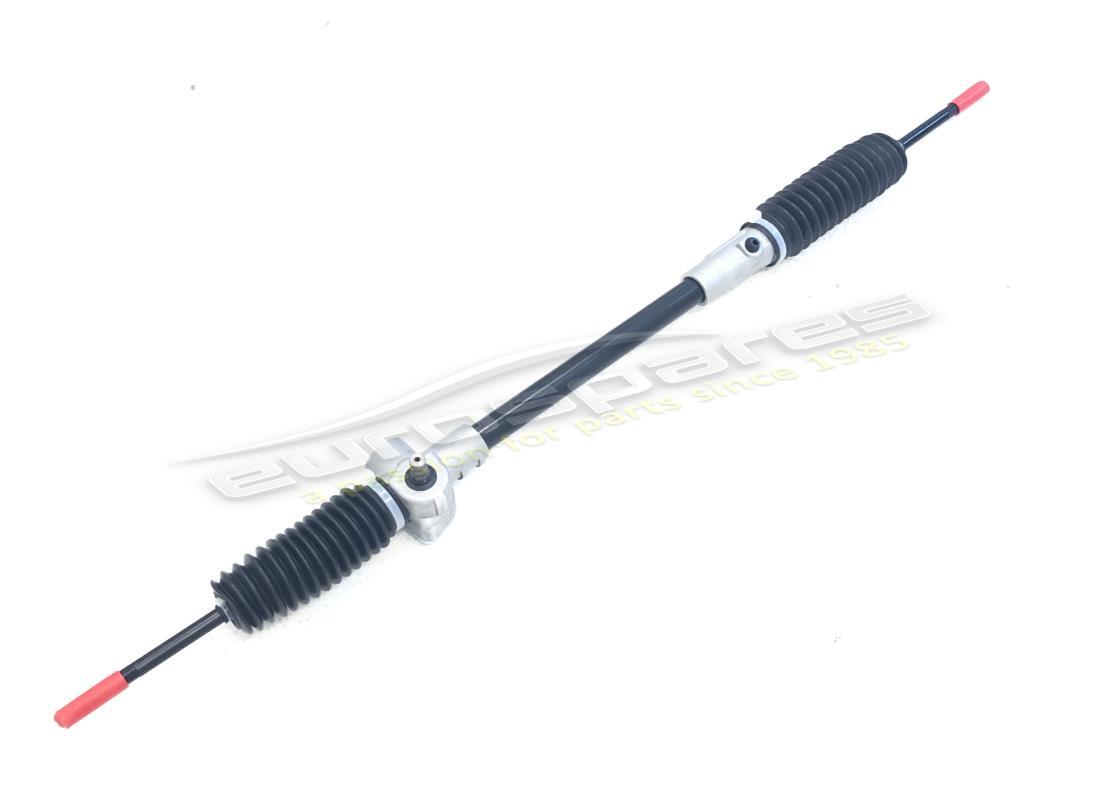

RHD-LENKGETRIEBE 113 CM LANG
Bei Erschöpfung Nr. verwenden. 131686
aus £795,00
aus £795,00
# 001
MPN: 131685
LHD-LENKGETRIEBE – 113 CM LANG
(bis Fahrgestellnr. 76626)
aus £1.268,70
aus £1.268,70
Dieses Teil ersetzt die Teilenummer 102614 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 108241
UNTERSTÜTZUNG - FÜR BOX NR. 131685 - 131686
aus £60,01
aus £60,01
# 003
MPN: 127285
RING FÜR ABDECKUNG
aus £2,27
aus £2,27
# 004
MPN: 127284
VERLÄNGERUNGSABDECKUNG
aus £17,77
aus £17,77
# 005
MPN: 10519621
Scheibe
Ersetzung
Ersetzung
# 006
MPN: 104030
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 007
MPN: 13543821
ZUCHT
aus £1,27
aus £1,27
Dieses Teil ersetzt die Teilenummer 210x1,25
# 008
MPN: 103592
KUGELGELENK
aus £88,10
aus £88,10
# 009
MPN: 108584
DISTANZSTÜCK - FÜR UNTERSTÜTZUNG NR. 115493
Ersetzung
Ersetzung
# 009
MPN: 137634
Distanzstück – nach Erschöpfung 108584
aus £0,47
aus £0,47
# 010
MPN: 109701
FALTENBALG - FÜR BOX NR. 123909 - 123910
aus £20,56
aus £20,56
# 010
MPN: 131650
RECHTER FALTENBALG - FÜR BOX NR. 131685 - 131686 - 135964 - 135967
aus £88,14
aus £88,14
# 010
MPN: 139408
LINKER BALG - FÜR BOX NR. 131685-131686 - 135964-135967
aus £40,60
aus £40,60
# 011
MPN: 108293
ABSTANDSHALTER
aus £2,85
aus £2,85
Dieses Teil ersetzt die Teilenummer 108584
# 012
MPN: 107335
TÜLLE
aus £11,66
aus £11,66
# 013
MPN: 108294
Distanzrohr
aus £47,44
aus £47,44
Dieses Teil ersetzt die Teilenummer 107336 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 104030
MUTTER - BIS FAHRZEUG-NR. 76626
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 015
MPN: 108242
Scheibe
aus £1,64
aus £1,64
# 016
MPN: 10644321
SCHRAUBE - BIS FAHRZEUG-NR. 76626
# 017
MPN: 108292
Scheibe
aus £5,28
aus £5,28
# 018
MPN: 115493
RECHTE UNTERSTÜTZUNG – FÜR BOX NR. 131685-131686
aus £49,85
aus £49,85
# 019
MPN: 135964
LHD-LENKTRÄGER 130 CM LANG
Ab Wagen-Nr. 76627
Ersetzung
Ersetzung
# 019
MPN: 135967
LENKGEHÄUSE - FÜR RHD - AB FAHRZEUG-NR. 76627
aus £393,75
aus £393,75
# 020
MPN: 16044321
SCHRAUBE - AB FAHRZEUG NR. 76627
aus £0,29
aus £0,29
# 021
MPN: 127496
Scheibe - AB FAHRZEUG NR. 76627
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Handumbausatz (Hinweis: In diesem Set enthalten (Fahrzeugkompatibilität prüfen)) Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
