009 - Montage der Auspuffrohre

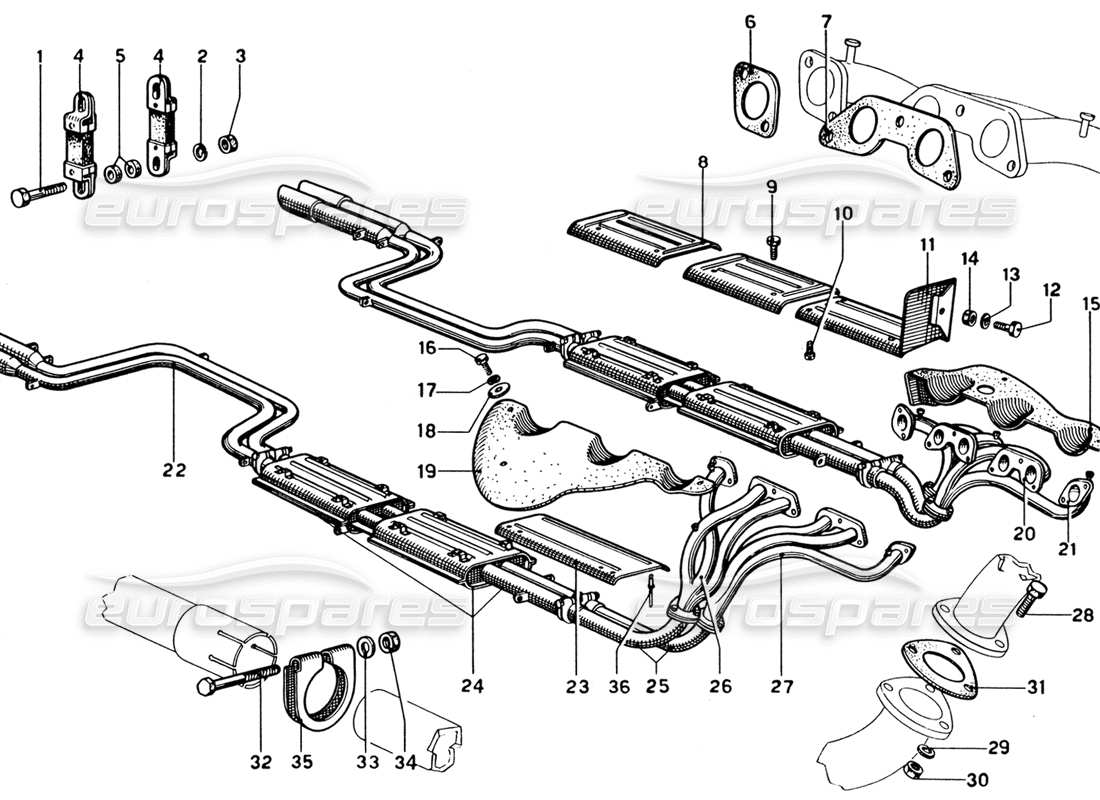

Ferrari 330 GTC Coupe Exhaust Pipes Assembly Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 20331
Abgassystem
# 001
MPN: 6 x 28 UNI 183
BOLZEN
# 002
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 003
MPN: 1 D 6 UNI 207
NUSS
# 004
MPN: 101497
AUSPUFFBAND
nicht als Ersatzteil - Teilenummer verwenden: 101497
aus £6,61
aus £6,61
Dieses Teil ersetzt die Teilenummer 20180 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 104339
ABSTANDSHALTER ZUR UNTERSTÜTZUNG
aus £3,06
aus £3,06
# 006
MPN: 147630
VERTEILERDICHTUNG
(ersetzt: 102015)
aus £14,52
aus £14,52
Dieses Teil ersetzt die Teilenummer 10-20-15
# 007
MPN: 147631
DICHTUNG ODER DICHTUNG
aus £9,66
aus £9,66
Dieses Teil ersetzt die Teilenummer 10-20-17
# 008
MPN: 20339
ZWISCHEN- UND HINTERE SCHOTTE FÜR AUSPUFF Tubi
aus £130,46
aus £130,46
# 009
MPN: 6x8 UNI 187
BOLZEN
# 010
-
NIETEN ZUR BEFESTIGUNG DER LINKEN VORDEREN SCHUTZWAND AM RAHMEN
# 011
MPN: 20338
SCHOTT VORNE LINKS
# 012
MPN: 6x10 UNI 187
BOLZEN
# 013
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 014
MPN: 1 D 6 UNI 207
NUSS
# 015
MPN: 20326
LINKER VERTEILERSCHUTZ
# 016
MPN: 6 x 14-UNI 187
BOLZEN
# 017
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 018
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 20327
RECHTER VERTEILERSCHUTZ
# 020
MPN: 20275/A
DOPPELFLANSCH
# 021
MPN: 20241
EINFACHER FLANSCH
aus £489,48
aus £489,48
# 022
MPN: 20348/D
RECHTER HINTERER SCHALLDÄMPFER
Original Ansa
aus £907,30
aus £907,30
# 022
MPN: 20348/S
HINTERER SCHALLDÄMPFER LINKS
Original Ansa
aus £907,30
aus £907,30
# 023
MPN: 20328
SCHOTT VORNE RECHTS
# 024
MPN: 20329
AUSPUFFSCHALLDÄMPFER
aus £1.400,86
aus £1.400,86
Dieses Teil ersetzt die Teilenummer 20361
# 025
MPN: 20347
ROHR, DAS DIE VERTEILER MIT DEN SCHALLDÄMPFERN VERBINDET
aus £932,18
aus £932,18
# 026
MPN: 20346
HINTERE AUSPUFFKRÜMMER
# 027
MPN: 20344
GETEILTE AUSPUFFKRÜMMERBAUGRUPPE
aus £6.369,40
aus £6.369,40
# 027
MPN: 20345
VORDERE AUSPUFFKRÜMMER
# 028
MPN: B2
BOLZEN
Ersetzung
Ersetzung
# 029
MPN: 127496
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 94803
NUSS
aus £8,34
aus £8,34
# 031

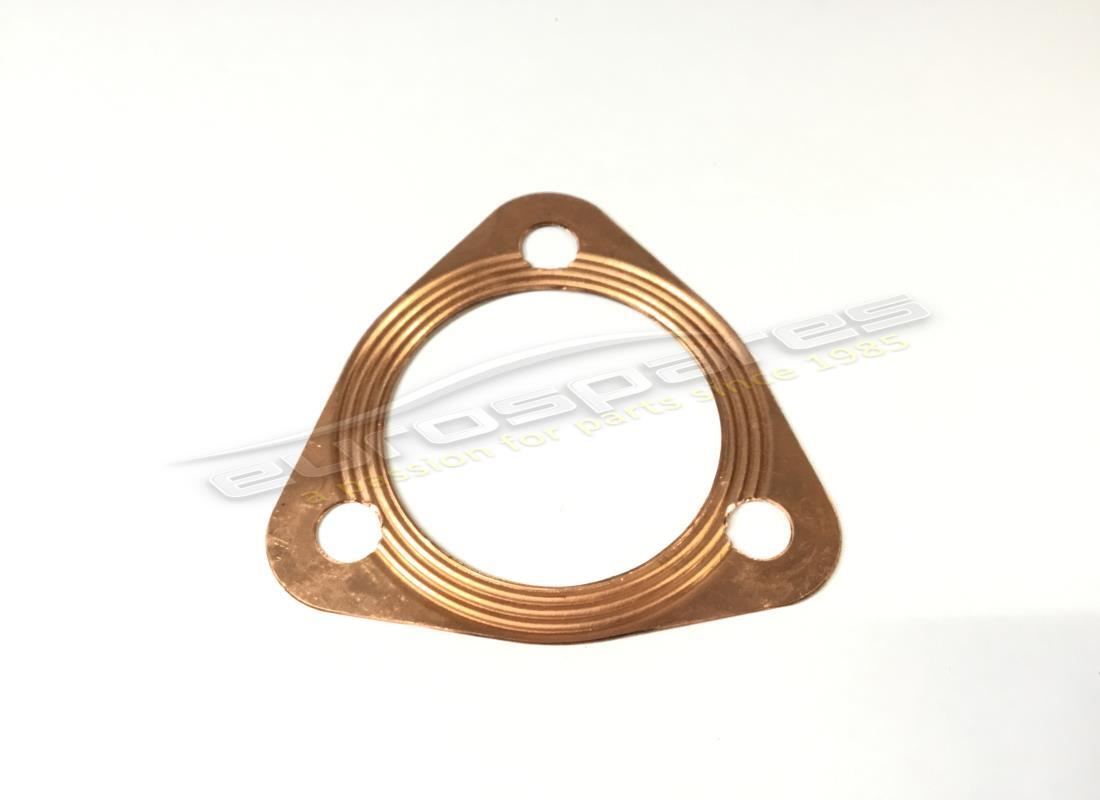

MPN: 20268
Dichtung
55 mm Loch für Loch
aus £19,17
aus £19,17
# 031

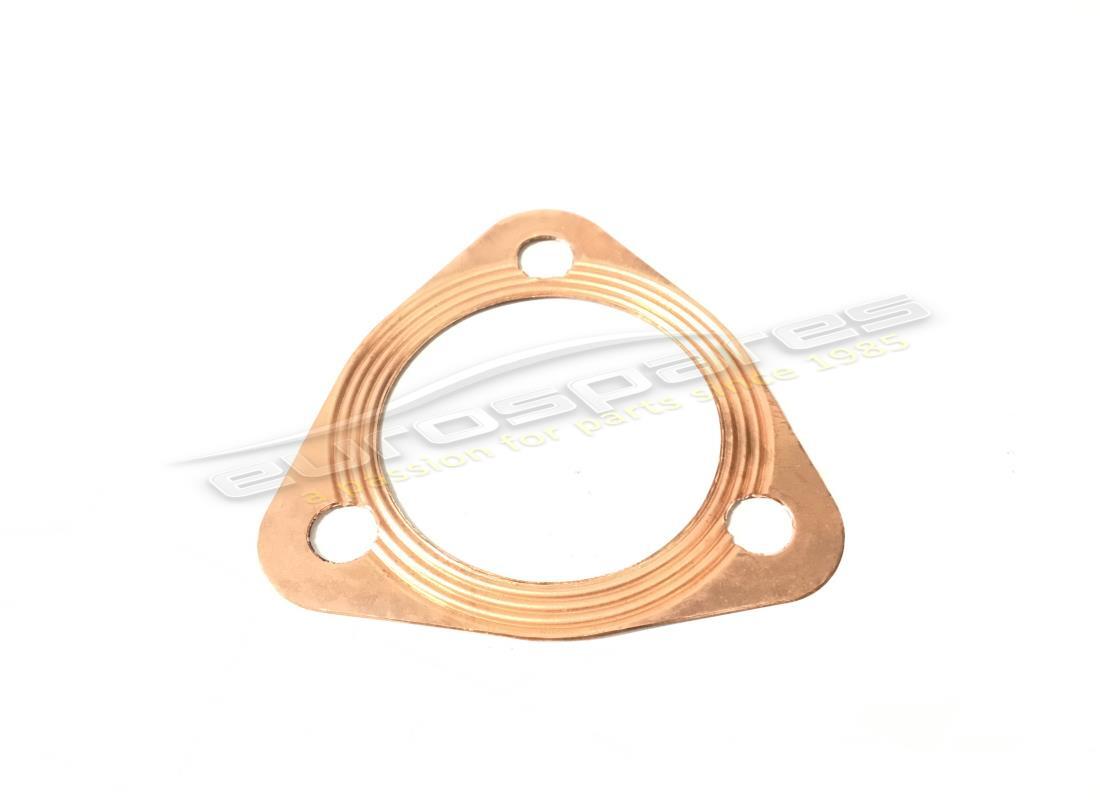

MPN: 20268/A
Dichtung
60mm Loch für Loch
aus £13,60
aus £13,60
# 032
-
BOLZEN
# 033
MPN: 8 R 1
Scheibe
# 034
-
NUSS
# 035
MPN: 20337
Klemme für Tubi
aus £13,85
aus £13,85
# 036
MPN: CAT. 429
Befestigungsnagel für die vordere rechte Trennwand
