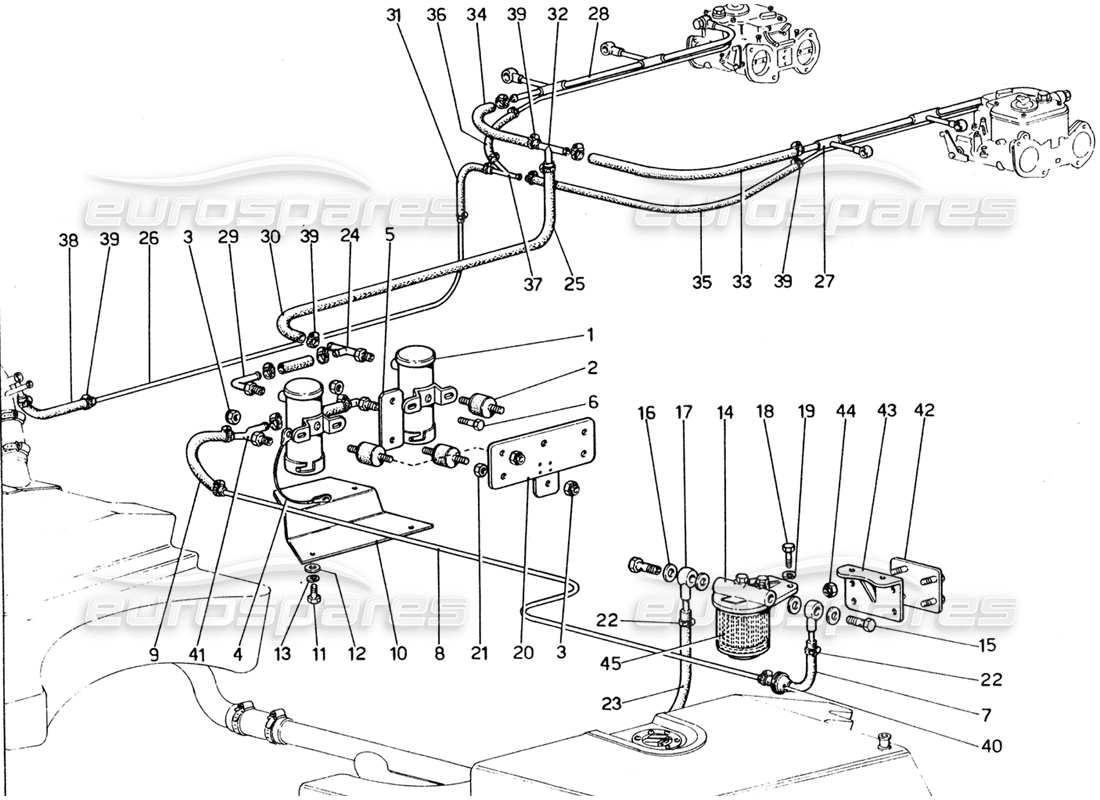

008 - Kraftstoffpumpen und Kraftstoffleitungen
Ferrari 365 GT4 2+2 (1973) Fuel Pumps and Fuel Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 100245
BENZINPUMPE
aus £98,18
aus £98,18
Dieses Teil ersetzt die Teilenummer 105454 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 102947
UNTERSTÜTZUNG
aus £6,17
aus £6,17
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 004
MPN: 100248
KABEL
Dieses Teil ersetzt die Teilenummer 34403
# 005
MPN: 103964
PLATTE
# 006
MPN: 10902311
SCHRAUBEN
Ersetzung
Ersetzung
# 007
MPN: 105070
GUMMISCHLAUCH VOM FILTER ZUM BÜNDELSCHLAUCH
aus £13,97
aus £13,97
# 008
MPN: 105071
GUMMISCHLAUCH, DER FILTER UND PUMPEN VERBINDET
aus £10,35
aus £10,35
# 008
MPN: 105079
TUBO BUNDY COLLEGAMENTO FILTRO E POMPA - GD
# 009
MPN: 105072
GUMMISCHLAUCH VON BUNDY HOSE ZU PUMPEN
aus £4,61
aus £4,61
# 010
MPN: 105074
PUMPENSCHUTZSCHUTZ
aus £117,63
aus £117,63
# 010
MPN: 105078
PARATIA PROTEZIONE POMPE - GD
aus £93,15
aus £93,15
# 011
MPN: 10902124
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 12644421
Scheibe
Ersetzung
Ersetzung
# 013
MPN: 10516471
Scheibe
Ersetzung
Ersetzung
# 014
MPN: 107486
KRAFTSTOFFFILTERBAUGRUPPE
aus £396,84
aus £396,84
Dieses Teil ersetzt die Teilenummer 103401
# 014
MPN: 95180050

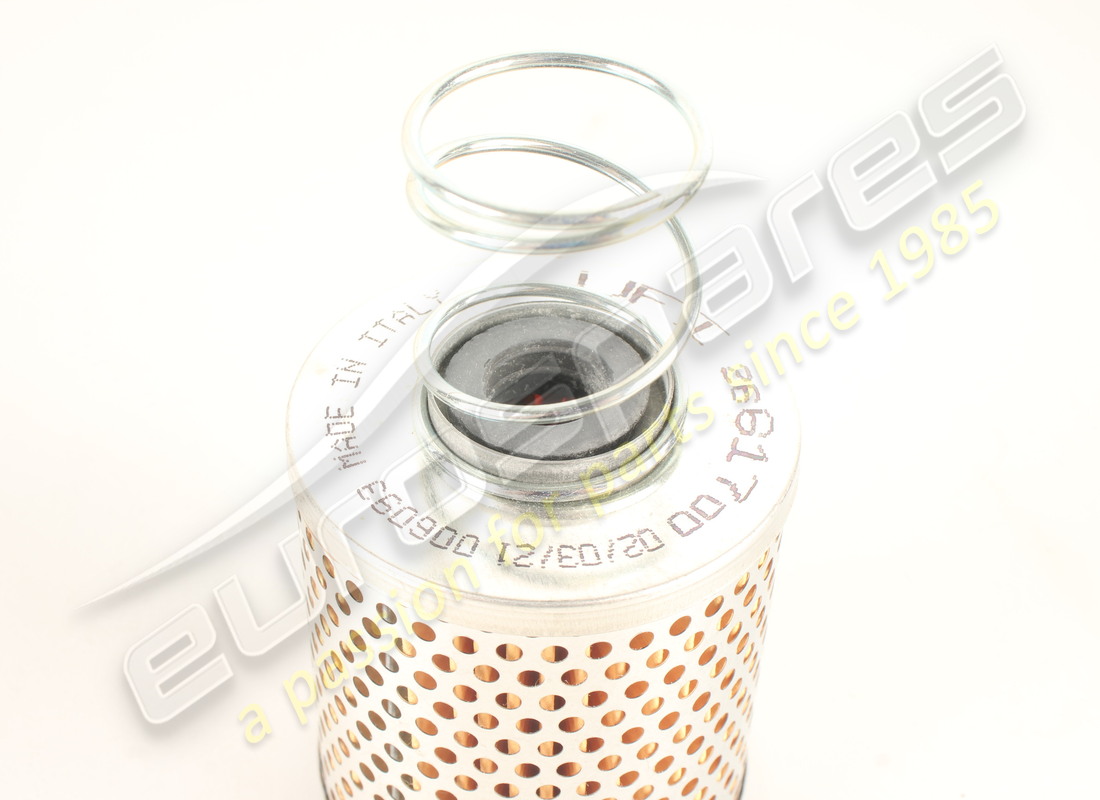

KRAFTSTOFFFILTERELEMENT
aus £23,09
aus £23,09
Dieses Teil ersetzt die Teilenummer 95180061 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 103402
UNION
aus £19,49
aus £19,49
Dieses Teil ersetzt die Teilenummer 95038 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 103403
Dichtung
Ersetzung
Ersetzung
# 017
MPN: 10-34-05
EINSTELLBAR FÜR FILTER
aus £35,82
aus £35,82
# 018
MPN: 15970721
BOLZEN
aus £0,47
aus £0,47
# 019
MPN: 10516873
Scheibe
Ersetzung
Ersetzung
# 020
MPN: 103963
UNTERSTÜTZUNG
# 021
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 022
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 105075
ROHR VOM VENTILATOR ZUM FILTER
aus £16,95
aus £16,95
# 024
MPN: 105067
UNION
aus £124,58
aus £124,58
Dieses Teil ersetzt die Teilenummer 95568
# 025
MPN: 10-48-12
GUMMISCHLAUCH VON PUMPEN ZU 3 WEGEN
aus £238,88
aus £238,88
# 026
MPN: 10-48-13
BUNDY-SCHLAUCH VON 3 WEG ZUR VERBINDUNG
aus £22,61
aus £22,61
# 027
MPN: 100360
RECHTE REIHE VERGASER-ZUFUHRLEITUNG
aus £265,34
aus £265,34
# 028
MPN: 100361
VERGASER-ZUFUHRLEITUNG DER LINKEN REIHE
aus £252,69
aus £252,69
# 029
MPN: 100385
UNION
(10mm Rohrverbindung)
aus £30,86
aus £30,86
Dieses Teil ersetzt die Teilenummer 94918 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 100385/A
UNION
(8mm Rohrverbindung)
aus £29,87
aus £29,87
# 030
MPN: 100387
MANICOTTO COLIEGAMENTO POMPE
aus £2,17
aus £2,17
Dieses Teil ersetzt die Teilenummer 9181708
# 031
MPN: 102623
Schlauch
aus £12,85
aus £12,85
Dieses Teil ersetzt die Teilenummer 9181711
# 032
MPN: 102619
UNION 3-WAY
aus £7,92
aus £7,92
# 033
MPN: 102620
ROHRVERBINDUNG 3 WEG ZUR RECHTEN VERSORGUNGSLEITUNG
aus £36,06
aus £36,06
Dieses Teil ersetzt die Teilenummer 9181703
# 034
MPN: 102621
ROHRANSCHLUSS 3 WEG ZUM LINKEN ZUFUHRROHR
aus £11,05
aus £11,05
Dieses Teil ersetzt die Teilenummer 9181704
# 035
MPN: 102623
Schlauch
aus £12,85
aus £12,85
Dieses Teil ersetzt die Teilenummer 9181711
# 036
MPN: 102624
ROHR VON WEG 3 ZUM LINKEN RÜCKFLUSSROHR
aus £2,81
aus £2,81
Dieses Teil ersetzt die Teilenummer 9181712
# 037
MPN: 102625
UNION
# 038
MPN: 102626
GUMMISCHLAUCH VOM BUNDY-SCHLAUCH ZUM ANSCHLUSS
aus £10,52
aus £10,52
Dieses Teil ersetzt die Teilenummer 9181714
# 038
MPN: 105076
TUBO GOMMA DAL TUBO BUNDY AL BOCCHETTONE - GD
Ersetzung
Ersetzung
# 039
MPN: 13000190
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 102251
BALG FÜR ROHR
aus £9,66
aus £9,66
# 041
MPN: 102643
UNION
aus £55,98
aus £55,98
Dieses Teil ersetzt die Teilenummer 95380
# 042
MPN: 103397
CONTROPIASTRA PER STAFFA SOSTEGNO FILTRO
# 043
MPN: 103400
HALTERUNG / UNTERSTÜTZUNG
aus £13,63
aus £13,63
Dieses Teil ersetzt die Teilenummer 622532
# 044
MPN: 19574221
NUSS
# 045
-
ELEMENTO FILTRANTE (FISPALI 1584)
