015 - Kupplung & Steuerung

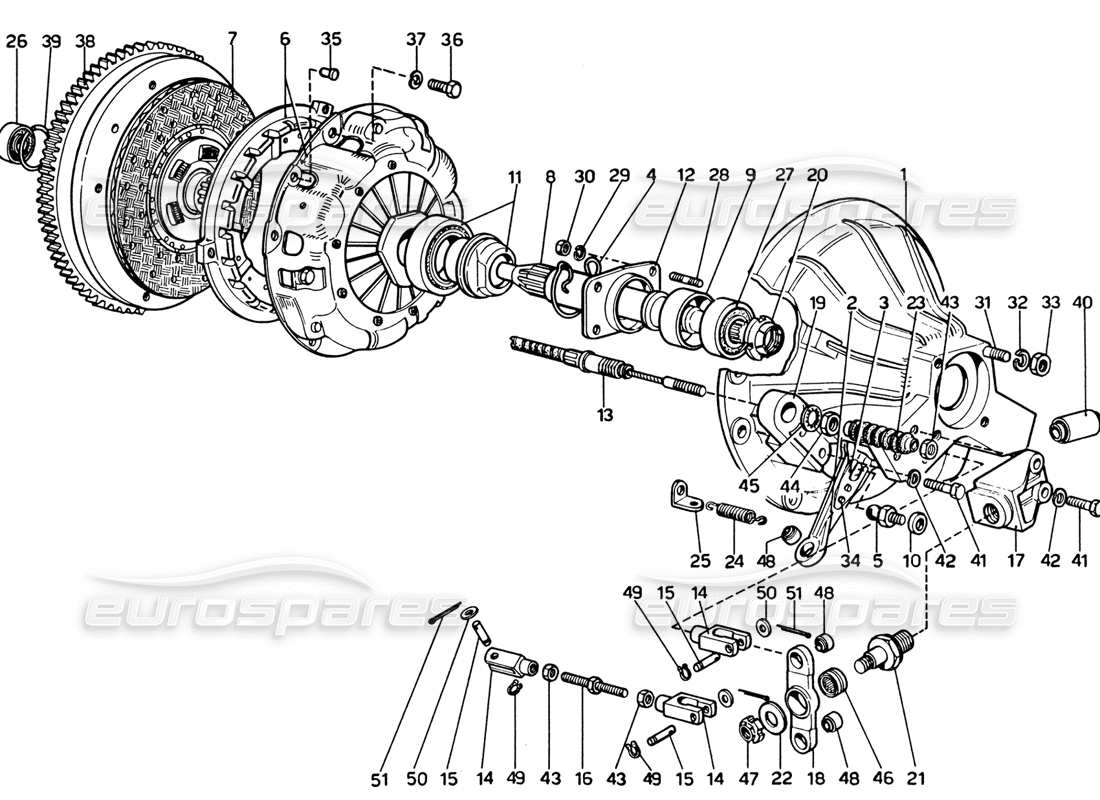

Ferrari 365 GTB4 Daytona (1969) Clutch & Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 500605
KUPPLUNGSGLOCKE
# 001
MPN: 500749
KUPPLUNGSGLOCKE
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £1.550,12
aus £1.550,12
# 002
MPN: 500607
HEBEL
aus £89,42
aus £89,42
# 002
MPN: 500608
KUPPLUNGSSTEUERHEBEL UND FEDERBAUGRUPPE
# 003
MPN: 100851
FRÜHLING
aus £48,33
aus £48,33
Dieses Teil ersetzt die Teilenummer 500192
# 004
MPN: 100850
FRÜHLING
Ersetzung
Ersetzung
# 005
MPN: 500220
KUGELFÖRMIGER PIVOT
aus £3,08
aus £3,08
# 006
MPN: 109382
KUPPLUNGSDRUCKPLATTE
aus £395,00
aus £395,00
Dieses Teil ersetzt die Teilenummer 105708 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 110558
KUPPLUNGSSCHEIBE
aus £246,70
aus £246,70
Dieses Teil ersetzt die Teilenummer 105709, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: FCLK002
3PC KUPPLUNGSSATZ
ENTHÄLT 109382, 110558, 100849
# 008
MPN: 500558
KUPPLUNGSWELLE
# 008
MPN: 500770
ALBERO FRIZIONE (VALE DAL N. 14307 - *14305)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £500,47
aus £500,47
# 009
MPN: 500320
ABSTANDSHALTER
aus £18,87
aus £18,87
# 010
MPN: 500322
ABSTANDSHALTER
aus £6,40
aus £6,40
# 011
MPN: 100849
KUPPLUNGSAUSrückLAGER
aus £214,29
aus £214,29
Dieses Teil ersetzt die Teilenummer 100845 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 500569
FLANSCH MIT HÜLSE
# 013
MPN: 500577
FLEXIBLE KUPPLUNGSSTEUERUNG
aus £137,81
aus £137,81
# 014
MPN: 500599
GABEL
Ersetzung
Ersetzung
# 014
MPN: 500599
GABEL
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 014
MPN: 500631
GABEL
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 015
MPN: 103218
PIVOT
aus £18,50
aus £18,50
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 500609
REGISTRIER
aus £23,70
aus £23,70
# 016
MPN: 500795
REGISTRIER
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £48,02
aus £48,02
Dieses Teil ersetzt die Teilenummer 500630
# 017
MPN: 500610
UNTERSTÜTZUNG
aus £0,47
aus £0,47
# 017
MPN: 500611
KUPPLUNGSSTEUER-RÜCKHOLHEBELBAUGRUPPE
aus £431,55
aus £431,55
# 018
MPN: 500611
HEBEL
aus £431,55
aus £431,55
# 019
MPN: 500613
UNTERSTÜTZUNG
# 020
MPN: 522670
RINGMUTTER
Ersetzung
Ersetzung
# 020
MPN: 700648
GHIERA (VALE DAL N. 14307 - *14305)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £17,03
aus £17,03
# 021
MPN: 500495
PIVOT
aus £121,53
aus £121,53
# 022
MPN: 500496
Scheibe
Ersetzung
Ersetzung
# 023
MPN: 100858
SCHUTZBALGE
aus £17,64
aus £17,64
Dieses Teil ersetzt die Teilenummer 500551 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 660666
FRÜHLING
aus £11,65
aus £11,65
# 025
MPN: 500641
FEDERBEFESTIGUNG
# 026
MPN: 101297
VORDERES LAGER
(ersetzt: ALN 15)
aus £7,93
aus £7,93
Dieses Teil ersetzt die Teilenummer 95890200
# 027
MPN: 95891500
HINTERES LAGER
aus £640,44
aus £640,44
# 028
MPN: P1
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 029
MPN: 7R4
Scheibe
# 030
MPN: M7x1-UNI 5588
NUSS
# 031
MPN: 95178
GEWINDEBOLZEN
# 032
MPN: 10R4
Scheibe
Ersetzung
Ersetzung
# 033
MPN: M 10x1,25-UNI 5588
NUSS
# 034
MPN: 3,9x9
NIET
# 035
MPN: 101535
DÜBEL
aus £24,78
aus £24,78
Dieses Teil ersetzt die Teilenummer 94892 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 8x22-UNI 5739
BOLZEN
# 037
MPN: REG. 8
Scheibe
Ersetzung
Ersetzung
# 038
MPN: 12644
SCHWUNGRAD UND KRONE ZUSAMMEN
aus £2.209,13
aus £2.209,13
# 039
MPN: 100606
RING
aus £3,30
aus £3,30
# 040
MPN: 640309 / 88.114.241
SILENTBLOC ATTACCO TIRANTE ANCORAGGIO
# 041
MPN: M8x30UNI 5737
BOLZEN
# 042
MPN: REO - 8
Scheibe
Ersetzung
Ersetzung
# 043
MPN: 7 x 1- UNI 5588
CONTRODADO PER FORCELLA FILETTO SINISTRO (VALE DAL N. 13309 - *13893)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 043
MPN: 7x1 - UNI 5589
Sicherungsmutter für Schlauch und Gabel
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 043
MPN: 7x1 - UNI 5589
SICHERUNGSMUTTER
# 044
MPN: 95426
NUSS
Ersetzung
Ersetzung
# 045
MPN: 16,3x24x1
Scheibe
# 046
MPN: 4902 PP
LAGER
# 047
MPN: 100865
NUSS
aus £9,91
aus £9,91
# 047
MPN: 15/MC
NUSS
# 048
MPN: SS6
LAGER
Ersetzung
Ersetzung
# 049
MPN: 984988
SEEGER-RING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11065474
# 050
MPN: 6R2
Scheibe
# 051
MPN: C1
SPLIT PIN
Ersetzung
Ersetzung
