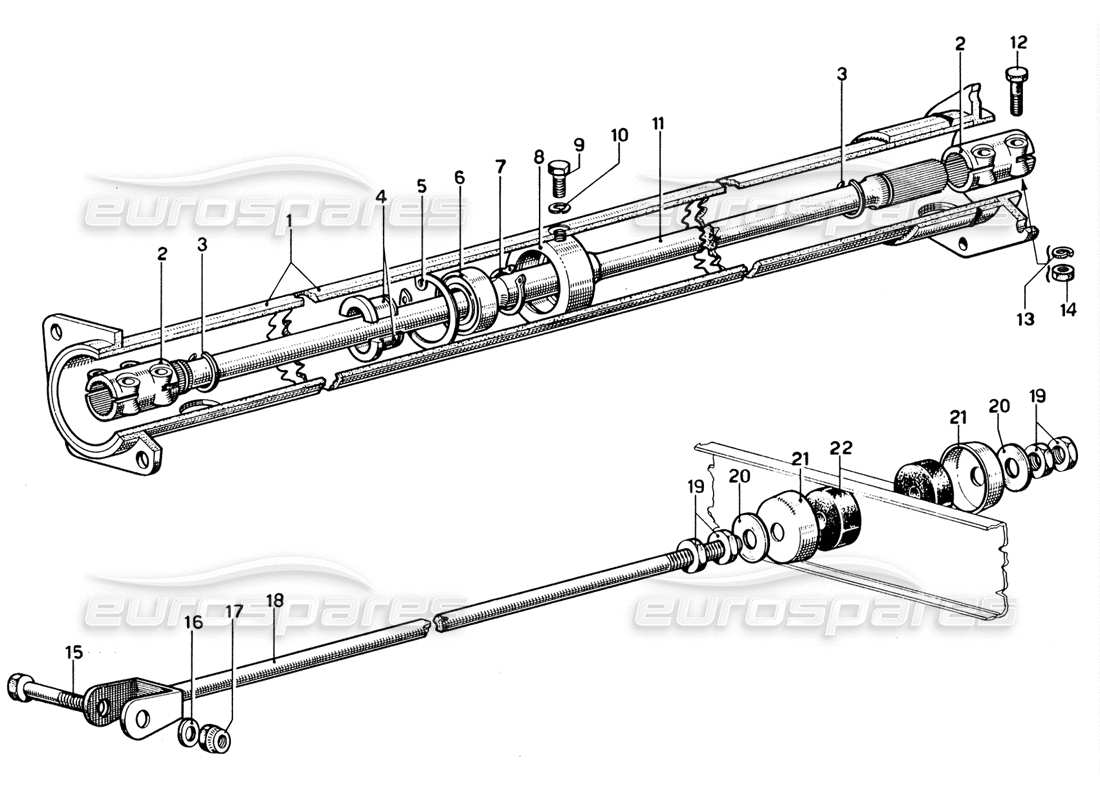

016 - Getriebewelle
Ferrari 365 GTB4 Daytona (1969) Transmission Shaft Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 1564
Getriebebaugruppe
# 001
MPN: 640483
VERBINDUNGSSCHLAUCH
aus £3.418,89
aus £3.418,89
# 002
MPN: 560357
ÄRMEL
aus £488,64
aus £488,64
# 003
MPN: 560265
RING
aus £1,73
aus £1,73
# 004
MPN: 560478
RING
aus £67,78
aus £67,78
# 005
MPN: AA. 52.1
SEEGER-RING
# 006
MPN: 95891401
LAGER (52.25.15)
aus £63,25
aus £63,25
# 007
MPN: AA 25e
SEEGER-RING
# 008
MPN: 560302
UNTERSTÜTZUNG
aus £46,94
aus £46,94
# 009
MPN: 95181
BOLZEN
aus £3,47
aus £3,47
# 010
MPN: REG. 8
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 560482
GETRIEBEWELLE
aus £2.212,75
aus £2.212,75
# 012
MPN: M8x35 UNI 5738
BOLZEN
# 012
MPN: M8x35 UNI 5738
BOLZEN
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 013
MPN: 8R4
Scheibe
Ersetzung
Ersetzung
# 014
MPN: 8x1 UNI 5588
NUSS
# 015
MPN: M12x65-UNI 5737
BOLZEN
# 016
MPN: 12R2
Scheibe
# 017
MPN: 112 MA
NUSS
# 018
MPN: 560469
SPURSTANGE
aus £55,98
aus £55,98
# 019
MPN: 12 x 1,25 U N I 5588
NUSS
# 020
MPN: 94781
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 520938
PFANNE
Ersetzung
Ersetzung
# 022
MPN: 100734
GUMMI
(ersetzt: 520641)
aus £39,97
aus £39,97
Dieses Teil ersetzt die Teilenummer 520641
# 022
MPN: 100734
GUMMI
aus £39,97
aus £39,97
Dieses Teil ersetzt die Teilenummer 520641
