018 - Abtriebswellengetriebe

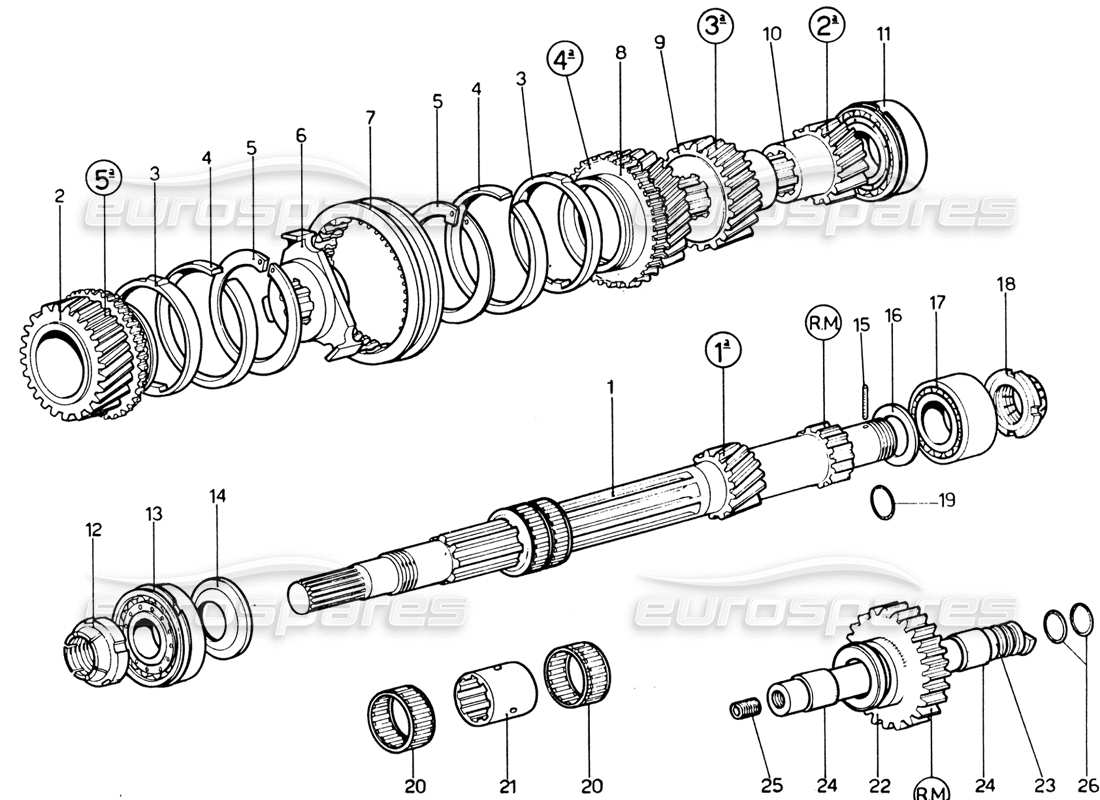

Ferrari 365 GTB4 Daytona (1969) Output Shaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 522934
Primärbaum
Dieses Teil ersetzt die Teilenummer 524312
# 001
MPN: 524312
ALBERO PRIMARIO (VALE DAL N. 14307 - *14305)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 002
MPN: 522247
EINSTECHEN 5ª VEL.
aus £698,28
aus £698,28
# 003
MPN: 53515
RING
# 004
MPN: 521767
SEEGER-RING
93.5 mm
Ersetzung
Ersetzung
# 005
MPN: 53514
RING
aus £93,49
aus £93,49
# 006
MPN: 522253
FÜHRUNGSKERN 4ª UND 5ª VEL.
aus £1.798,37
aus £1.798,37
# 007
MPN: 522739
MANIKOT AUF BEFEHL 4ª UND 5ª VEL.
aus £656,04
aus £656,04
Dieses Teil ersetzt die Teilenummer 522457
# 008
MPN: 522246
EINSTECHEN 4ª VEL.
aus £1.013,70
aus £1.013,70
# 009
MPN: 522250
EINSTECHEN 3ª VEL.
aus £620,60
aus £620,60
# 010
MPN: 522249
EINSTECHEN 2ª VEL.
aus £607,50
aus £607,50
# 011
MPN: 103030
Zwischenlager
4 DAA PV
aus £129,58
aus £129,58
Dieses Teil ersetzt die Teilenummer 101605 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 522506
VORDERER RING
aus £104,48
aus £104,48
# 012
MPN: 524313
GHIERA ANTERIORE (VALE DAL N. 14307 - *14305)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £51,38
aus £51,38
# 013
MPN: 95890709
VORDERES LAGER
7 DBPV 30
aus £66,74
aus £66,74
# 014
MPN: 522256
Distanz zum Einfahren 5ª Geschwindigkeit
aus £330,38
aus £330,38
# 015
MPN: 520099
STIFT
aus £4,00
aus £4,00
# 016
MPN: 520780
ABSTANDSHALTER
aus £9,42
aus £9,42
# 017
MPN: 95890303
HINTERES LAGER
aus £56,53
aus £56,53
# 018
MPN: 522507
HINTERER RING
aus £94,34
aus £94,34
# 018
MPN: 524314
GHIERA POSTERIORE (VALE DAL N. 14307 - *14305)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 019
MPN: 95860010
SIEGEL
aus £0,74
aus £0,74
Dieses Teil ersetzt die Teilenummer 119
# 020
MPN: 104255
Rollenkäfige für Zahnräder
aus £33,31
aus £33,31
# 020
MPN: 524542
Rollenkäfige für Zahnräder
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 021
MPN: 522258
PISTA
aus £193,46
aus £193,46
# 022
MPN: 523081
Zwischenrad RM
aus £243,03
aus £243,03
# 023
MPN: 521129
PIVOT
aus £81,85
aus £81,85
# 024
MPN: 103226
BUSCH
aus £2,52
aus £2,52
# 024
MPN: 524539
BUSCH
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £5,89
aus £5,89
# 025
MPN: A10 14A-12K
Stecker
# 026
MPN: 95860061
SIEGELRING
aus £0,87
aus £0,87
