019 - Vorgelegegetriebe

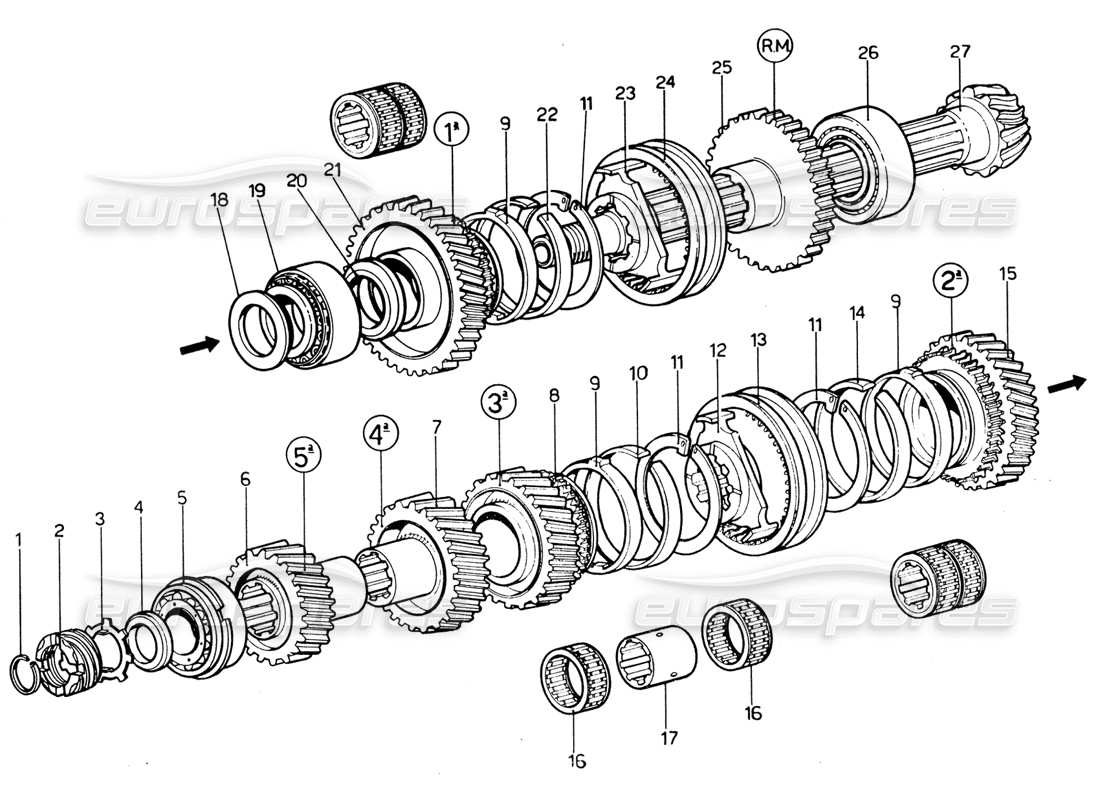

Ferrari 365 GTB4 Daytona (1969) Countershaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 113087

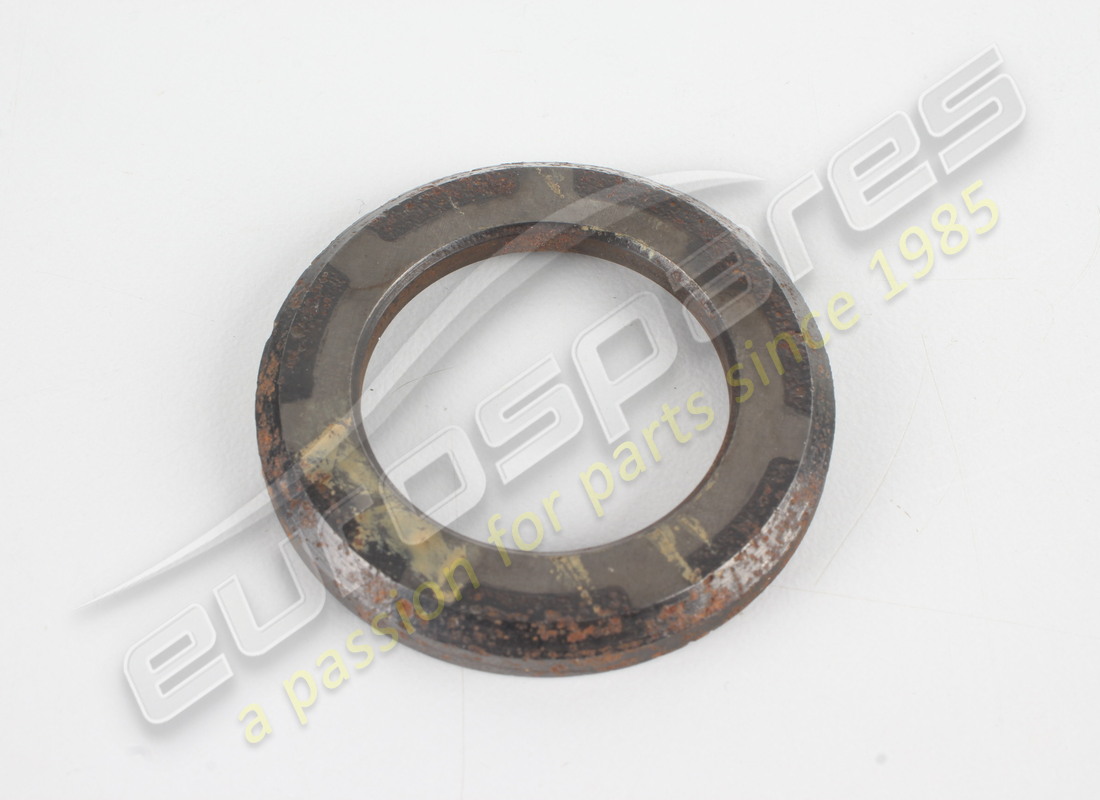

Öldichtung
aus £40,57
aus £40,57
Dieses Teil ersetzt die Teilenummer 22804
# 002
MPN: 523073
SCHRAUBEN
Ersetzung
Ersetzung
# 002
MPN: 524269
SCHRAUBEN
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Dieses Teil ersetzt die Teilenummer 523073
# 003
MPN: 93418
PLATTE
aus £21,92
aus £21,92
# 004
MPN: 522958
DISTANZSTÜCK FÜR VORDERLAGER
aus £27,34
aus £27,34
# 005
MPN: 103030
VORDERES LAGER
aus £129,58
aus £129,58
Dieses Teil ersetzt die Teilenummer 101605 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 522953
Ingranaggio 5ª Geschwindigkeit
aus £431,93
aus £431,93
# 007
MPN: 522248
Ingranaggio 4ª Geschwindigkeit
aus £574,60
aus £574,60
# 008
MPN: 522245
Ingranaggio 3ª Geschwindigkeit
aus £1.644,00
aus £1.644,00
# 009
MPN: 53515
RING
# 010
MPN: 521769
SEEGER-RING
aus £463,46
aus £463,46
Dieses Teil ersetzt die Teilenummer 53512
# 011
MPN: 53514
RING
aus £93,49
aus £93,49
# 012
MPN: 522252
NUKLEOLFÜHRUNG 2ª E 3ª VEL.
aus £1.585,02
aus £1.585,02
# 013
MPN: 522739
MANIKOT AUF BEFEHL 2ª UND 3ª VEL.
aus £656,04
aus £656,04
Dieses Teil ersetzt die Teilenummer 522457
# 014
MPN: 521768
SEEGER-RING
Ersetzung
Ersetzung
# 015
MPN: 522244
Ingranaggio 2ª Geschwindigkeit
aus £986,68
aus £986,68
# 016
MPN: 104255
Rollenkäfige für Zahnräder
aus £33,31
aus £33,31
# 016
MPN: 524542
ROLLENKÄFIG FÜR GETRIEBE
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 017
MPN: 522257
ROLLENBAHN
# 018
MPN: 522959
ABSTANDSHALTER
aus £106,13
aus £106,13
# 019
MPN: 103031
Zwischenlager
aus £183,93
aus £183,93
# 020
MPN: 522255
ABSTANDSHALTER
aus £106,89
aus £106,89
# 021
MPN: 522243
Ingranaggio 1ª Geschwindigkeit
aus £1.942,29
aus £1.942,29
# 022
MPN: 521767
SEEGER-RING
93.5 mm
Ersetzung
Ersetzung
# 023
MPN: 522251
NUKLEOLFÜHRUNG FÜR 1ª E RM.
aus £2.081,60
aus £2.081,60
# 024
MPN: 522845
MANIKOT VON KOMANDO 1ª E RM
aus £444,28
aus £444,28
# 025
MPN: 522242
INGRANAGGIO RM
aus £346,93
aus £346,93
# 026
MPN: 101636
HINTERES LAGER
aus £99,09
aus £99,09
# 027
MPN: 95520160
SEKUNDÄRWELLE MIT R. RITZEL 10/33
aus £7.292,91
aus £7.292,91
Dieses Teil ersetzt die Teilenummer 522950 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
