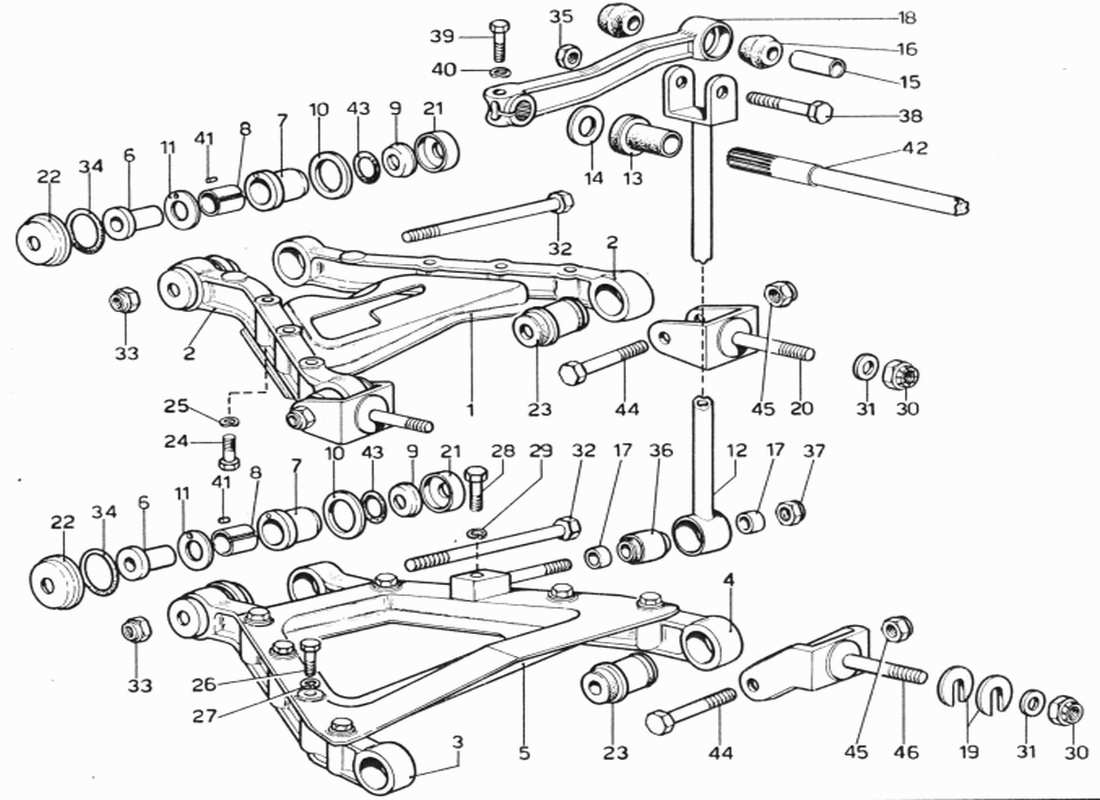

024 - Hinterradaufhängung
Ferrari 365 GTB4 Daytona (1969) Rear Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

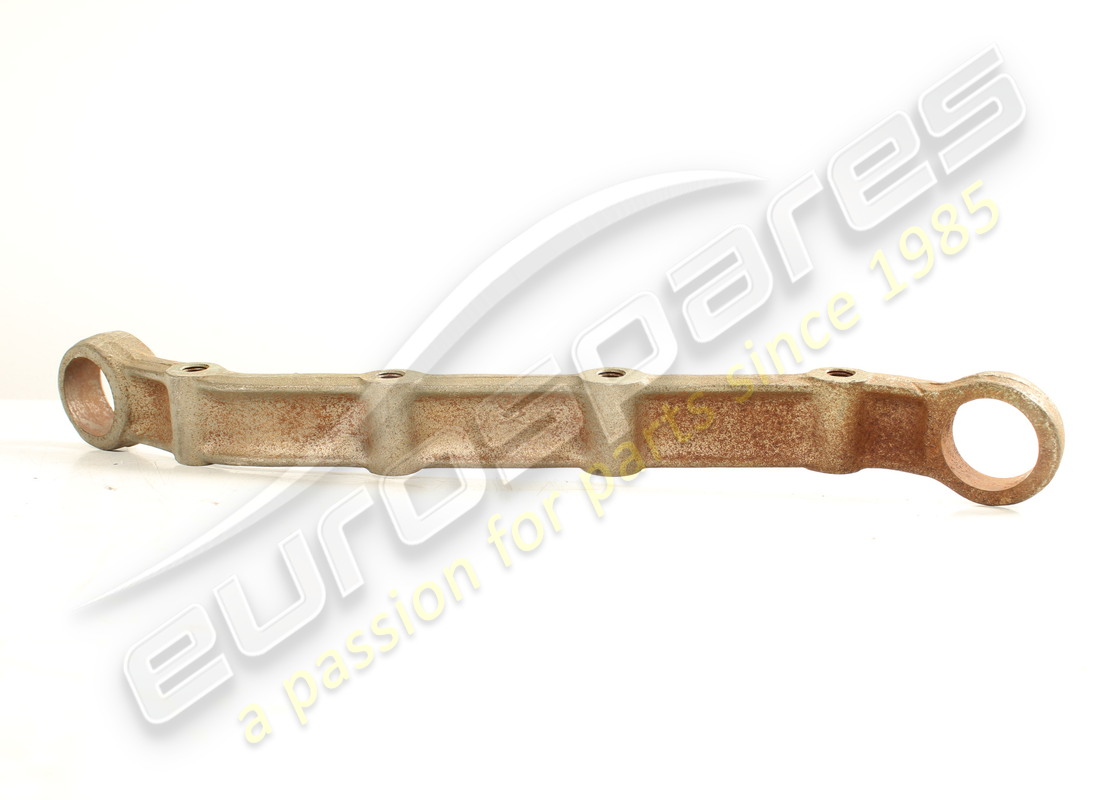

# 001
-
HEBEL
# 001
MPN: 601482
PIASTRA LINKS
aus £84,97
aus £84,97
# 002
-
HEBEL
# 002
MPN: 601483
ARM
aus £391,48
aus £391,48
# 002
MPN: 601486
LINKE PLATTE
aus £199,22
aus £199,22
# 003
MPN: 601487
VORDERER ARM R. UND L.
# 004
-
HEBEL
# 004
MPN: 601488
HINTERER ARM R. UND L.
aus £497,58
aus £497,58
# 005
MPN: 601493
RECHTE PLATTE
aus £199,22
aus £199,22
# 006
-
BUSCH
# 007
MPN: 601616
BUSCH
aus £51,04
aus £51,04
# 008
MPN: 100787
BUSCH
aus £5,76
aus £5,76
Dieses Teil ersetzt die Teilenummer 101315 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 101016
Scheibe
aus £8,78
aus £8,78
Dieses Teil ersetzt die Teilenummer 10730721 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 601617
Scheibe
aus £16,54
aus £16,54
# 011
MPN: 101009
Scheibe
aus £7,19
aus £7,19
Dieses Teil ersetzt die Teilenummer 600771
# 012
MPN: 601569
KLEINER PLÄTZCHEN
aus £185,13
aus £185,13
# 013
MPN: 600822
TUPFER
aus £37,90
aus £37,90
# 014
MPN: 600824
Scheibe
aus £17,12
aus £17,12
# 015
MPN: 100985
ABSTANDSHALTER
aus £22,12
aus £22,12
Dieses Teil ersetzt die Teilenummer 64431
# 016
MPN: 100984
GUMMI-TÜLLE
aus £6,56
aus £6,56
Dieses Teil ersetzt die Teilenummer 126097 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 100771
ABSTANDSHALTER
aus £35,10
aus £35,10
Dieses Teil ersetzt die Teilenummer 64544
# 018
MPN: 600994
HEBEL
aus £1.121,81
aus £1.121,81
# 019
MPN: 600831
Scheibe
Ersetzung
Ersetzung
# 020
MPN: 600953
GABEL
aus £274,41
aus £274,41
# 021
MPN: 101011
WASSERSCHUTZFACH
aus £8,83
aus £8,83
# 022
MPN: 101014
STAUBABDECKUNG DER AUFHÄNGUNGSBUCHSE
aus £6,14
aus £6,14
Dieses Teil ersetzt die Teilenummer 600957
# 023
MPN: 154536
BUSCH
aus £59,25
aus £59,25
Dieses Teil ersetzt die Teilenummer 103170, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: M10x78-UNI 5740
BOLZEN
# 025
MPN: 10R4
Scheibe
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 025
MPN: REG. 10
Scheibe
# 026
MPN: M10x18-UNI 5740
BOLZEN
# 027
MPN: 10R4
Scheibe
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 027
MPN: REG. 10
Scheibe
# 028
MPN: M12x40-UN1 5738
BOLZEN
# 029
MPN: 12 R 4
Scheibe
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 029
MPN: REG. 12
Scheibe
# 030
MPN: 14 MB
NUSS
# 030
MPN: 14 x 1,5 M
NUSS
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 031
MPN: 14 RI
Scheibe
# 032
MPN: 95183
BOLZEN
Ersetzung
Ersetzung
# 033
MPN: 212 MB
NUSS
# 033
MPN: 212 x 1,25 M
NUSS
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 034
MPN: 101043
RING
(ersetzt: ODER 4106)
aus £1,04
aus £1,04
Dieses Teil ersetzt die Teilenummer 4106
# 034
MPN: 101043
RING
aus £1,04
aus £1,04
Dieses Teil ersetzt die Teilenummer 4106
# 035
MPN: 212x1,25
NUSS
Ersetzung
Ersetzung
# 036
MPN: 100773
SILENTBLOC
(ersetzt: 88.109.541)
aus £19,76
aus £19,76
Dieses Teil ersetzt die Teilenummer 60220 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 88.109.541
SILENTBLOC
nicht als Ersatzteil - Teilenummer verwenden: 100773
Ersetzung
Ersetzung
# 037
MPN: 212x1,25
NUSS
Ersetzung
Ersetzung
# 038
MPN: 15540921
BOLZEN
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £0,84
aus £0,84
# 038
MPN: 95187
BOLZEN
Ersetzung
Ersetzung
# 039
MPN: MB x 30 UNI 5738
BOLZEN
# 040
MPN: 127496
Scheibe
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: REG. 8
Scheibe
Ersetzung
Ersetzung
# 041
MPN: 100796
DÜBEL
aus £2,37
aus £2,37
Dieses Teil ersetzt die Teilenummer 94943
# 042
MPN: 601573
STABILISATOR
aus £246,13
aus £246,13
# 043
MPN: 101044
SIEGELRING
(ersetzt: ODER 3150)
aus £0,78
aus £0,78
Dieses Teil ersetzt die Teilenummer 3150
# 043
MPN: 101044
SIEGELRING
aus £0,78
aus £0,78
Dieses Teil ersetzt die Teilenummer 3150
# 044
MPN: M12x70-UNI 573
BOLZEN
# 045
MPN: 212x1,25
NUSS
Ersetzung
Ersetzung
# 046
MPN: 600776
GABEL
aus £443,75
aus £443,75
