030 - Handbremssteuerung

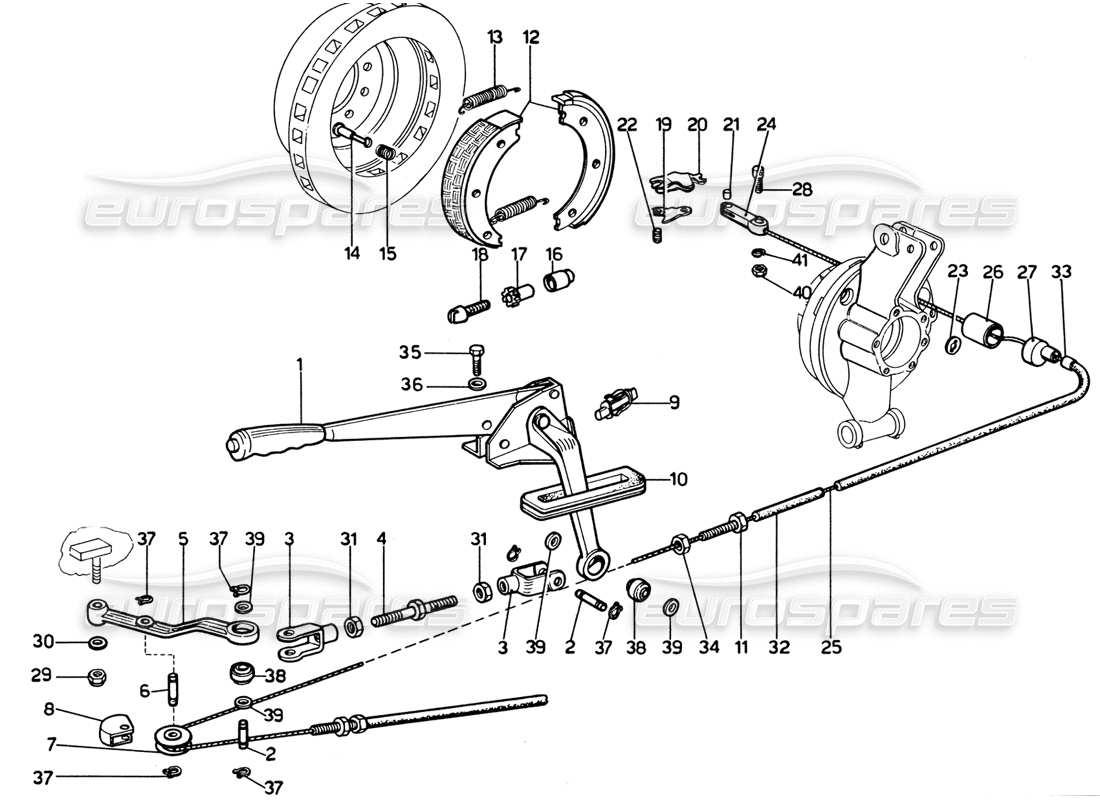

Ferrari 365 GTB4 Daytona (1969) Hand Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 680500
HANDBREMSHEBELBAUGRUPPE
Gültig für Linkslenker
# 001
MPN: 680872
ASSIEME LEVA COMANDO FRENO A MANO (VALE DAL N.13803 - *13893)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 002
MPN: 680502
PIVOT
aus £12,70
aus £12,70
# 003
MPN: 680501
GABEL
aus £111,47
aus £111,47
# 003
MPN: 680501
FORK (GÜLTIG VON N. 13461 -*13893)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £111,47
aus £111,47
# 003
MPN: 680768
GABEL
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £106,02
aus £106,02
# 004
MPN: 680503
REGISTRO FRENO
# 004
MPN: 680769
REGISTRO FRENO A MANO (VALE DAL N. 13461 - *13893)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £48,25
aus £48,25
# 005
MPN: 680505
HEBEL
# 006
MPN: 680506
PIVOT
aus £16,31
aus £16,31
# 007
MPN: 69153
ROLLE
Ersetzung
Ersetzung
# 008
MPN: 69395
RIEMENSCHEIBENSCHUTZ
# 009
-
SCHALTER FÜR LICHT
# 009
MPN: 680990
SCHALTER FÜR LICHT
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 010
MPN: 680507
Dichtung
aus £54,16
aus £54,16
# 011
MPN: 680372
EINSTELLUNG DER HÜLLE
aus £20,27
aus £20,27
# 012
MPN: 134847
HANDBREMSE SOES
Satz von 4 (25 mm)
aus £39,59
aus £39,59
Dieses Teil ersetzt die Teilenummer 101270 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 680510
BREMSBACKE KOMPLETT MIT SOHLE
# 012
MPN: 680514
Backenklemmzangen-Baugruppe
# 013
MPN: 101276
FRÜHLING
aus £2,48
aus £2,48
Dieses Teil ersetzt die Teilenummer 680516 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 680515
PIVOT
Ersetzung
Ersetzung
# 015
MPN: 680517
FRÜHLING
Ersetzung
Ersetzung
# 016
MPN: 680519
SCHRAUBEN
# 016
MPN: 680520
SITZ FÜR SCHRAUBE
# 017
MPN: 680544
NUSS
Ersetzung
Ersetzung
# 018
MPN: 680543
GEWINDEZAPFEN
Ersetzung
Ersetzung
# 019
MPN: 680538
HEBEL
Ersetzung
Ersetzung
# 020
MPN: 680539
HEBEL
Ersetzung
Ersetzung
# 021
MPN: 680540
PIVOT
Ersetzung
Ersetzung
# 022
MPN: 101283
PIVOT
aus £9,05
aus £9,05
Dieses Teil ersetzt die Teilenummer 680541 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 680542
FEDERTELLER
Ersetzung
Ersetzung
# 024
MPN: 680580
Wählgabel
# 025
MPN: 680585
CAVO (M. 2,50)
# 026
MPN: 680582
TUBO PROTEZIONE FORCELLINO
aus £32,87
aus £32,87
# 027
MPN: 680586
COPERCHIETTO
aus £42,66
aus £42,66
# 028
MPN: 680581
SEILSTOPP TAMBURY
Ersetzung
Ersetzung
# 029
MPN: 101139
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104425
# 030
MPN: 93798
Scheibe
Ersetzung
Ersetzung
# 031
MPN: 10 x 1,25 - UNI 5588
CONTRODADO (VALE DAL N. 13461 - *13893)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 031
MPN: 10x1,27-UNI558
SICHERUNGSMUTTER
# 031
MPN: 95519
CONTRODADO (VALE DAL N. 13461 - *13893)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 032
MPN: A˜ 5X8 - 92939
Guaina flessibile per cavo Ø 4 (m. 2)
# 033
MPN: 94886
RING FÜR HÜLSE
aus £14,01
aus £14,01
# 034
MPN: 10 x 1,25 - UNI 5588
NUSS
# 035
MPN: M8x16-UNI 5740
BOLZEN
# 036
MPN: REG. 8
Scheibe
Ersetzung
Ersetzung
# 037
MPN: AA 8 e
SEEGER-RING
# 038
MPN: SS 8
Gelenke für Hebel
# 039
MPN: 95319
Scheibe
# 040
MPN: 8x1-UNI 558
NUSS
# 041
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
