037 - Klimaanlage

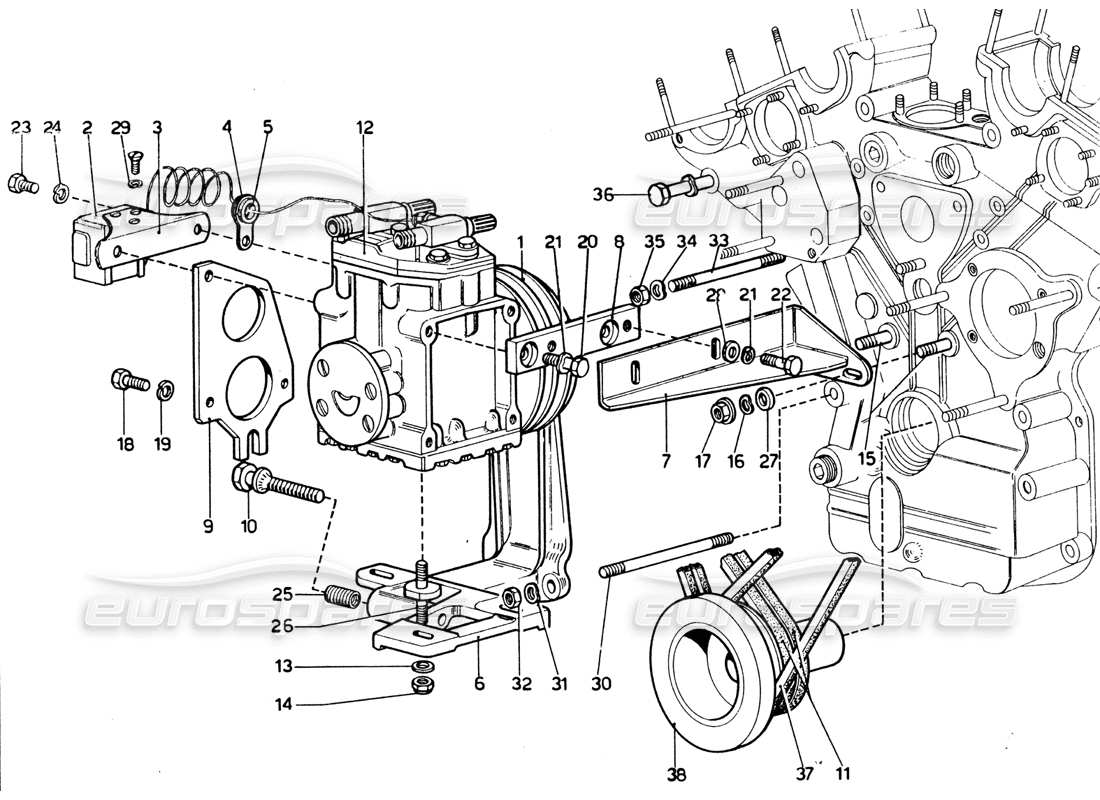

Ferrari 365 GTB4 Daytona (1969) Air Conditioning Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 320364
ZUCHT
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 000
MPN: 32309
Scheibe
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 001
MPN: 260/320368 - 6
Gelenk mit Drehung gegen den Uhrzeigersinn
# 002
MPN: 80.1300.915.1
DRUCKSCHALTER
# 003
MPN: 32317
HALTERUNG / UNTERSTÜTZUNG
Ersetzung
Ersetzung
# 004
MPN: 29061
PLATTE
aus £0,74
aus £0,74
# 004
MPN: 32347
PLATTE
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 005
MPN: 10396580
RING
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 100286
# 006
MPN: 32335
UNTERSTÜTZUNG
# 007
MPN: 32332
UNTERSTÜTZUNG
aus £95,13
aus £95,13
# 008
MPN: 32322
HALTERUNG / UNTERSTÜTZUNG
Ersetzung
Ersetzung
# 009
MPN: 32331
PIN-BEFESTIGUNGSPLATTE
aus £61,71
aus £61,71
# 010
MPN: 32330
SCHRAUBEN
aus £23,16
aus £23,16
# 011
MPN: 260970
CINGHIE COMANDO COMPRESSORE (12.7 X 8 X 720)
nicht als Ersatzteil - Teilenummer verwenden: 320393
# 011
MPN: 320393
KOMPRESSORSTEUERRIEMEN
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £32,83
aus £32,83
Dieses Teil ersetzt die Teilenummer 320393/A
# 011
MPN: 928.2026027
CINGHIE COMANDO COMPRESSORE (12.7 X 8 X 720)
nicht als Ersatzteil - Teilenummer verwenden: 260970
# 012
MPN: 080.2112.000 / TIPO DA 209 U
York-Kompressor
Ersetzung
Ersetzung
# 013
MPN: 10 R 2
Scheibe
# 013
MPN: 10730514
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10730521, die wir auf Lager haben
# 014
MPN: 110MB
NUSS
Ersetzung
Ersetzung
# 015
MPN: 94849
GEWINDEBOLZEN
aus £2,31
aus £2,31
# 016
MPN: REG. 10
Scheibe
# 017
MPN: 4146619
NUSS
aus £17,64
aus £17,64
Dieses Teil ersetzt die Teilenummer 92399
# 018
MPN: 3/8 16 UNC 1
BOLZEN
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 018
MPN: 3/816 UNC 3/4
BOLZEN
# 019
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 020
MPN: 3/8-16 UNCx1
BOLZEN
# 021
MPN: REG. 10
Scheibe
# 022
MPN: M10x25-UNI 5740
BOLZEN
# 023
MPN: 95286
BOLZEN
Ersetzung
Ersetzung
# 024
MPN: REG. 10
Scheibe
# 025
MPN: 12x1,75x38
Filetto riportato (vale fino N. 13801)
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 025
MPN: A˜ 12X1,75X36
GEWINDE ERSETZT
# 026
MPN: 80.1300.043.0
ZUCHT
# 027
MPN: 10R4
Scheibe
Ersetzung
Ersetzung
# 028
MPN: 10R4
Scheibe
Ersetzung
Ersetzung
# 029
MPN: Reg-4
Scheibe
# 030
MPN: 95438
GEWINDEBOLZEN
aus £2,90
aus £2,90
# 031
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 102901, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 10 x 1,25 - UNI 5588
NUSS
# 033
MPN: P 2
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 034
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 102901, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 92401
NUSS
Ersetzung
Ersetzung
# 036
MPN: 95409
BOLZEN
# 037
MPN: 300071
GENERATORRIEMEN 12,5 X 10 X 875
Ersetzung
Ersetzung
# 037
MPN: ULTRAFLEX
GENERATORRIEMEN 12,5 X 10 X 875
nicht als Ersatzteil - Teilenummer verwenden: 300071
# 038
MPN: 220336
Torsionsdämpfer
aus £1.737,18
aus £1.737,18
