038 - Klimaanlage

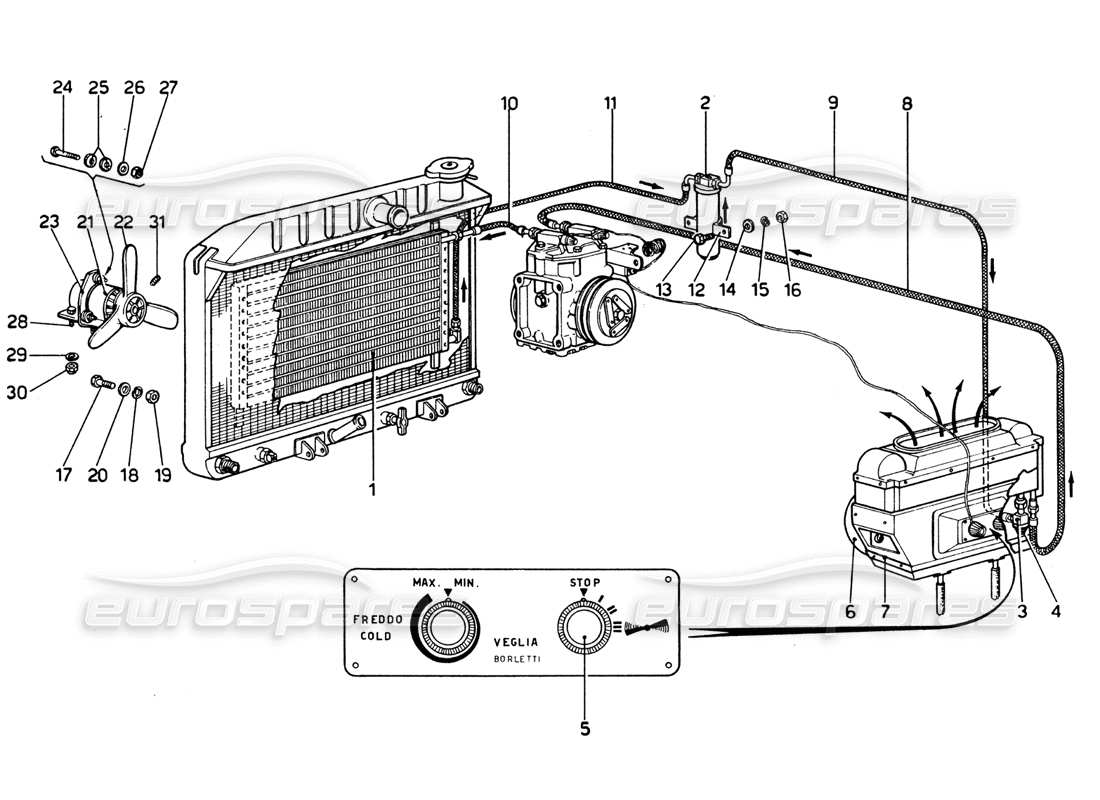

Ferrari 365 GTB4 Daytona (1969) Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 8013000650
KONDENSATABFLUSSROHR
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 001
MPN: 101988
KONDENSOR
aus £700,97
aus £700,97
Dieses Teil ersetzt die Teilenummer 105156 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 101986
LUFTREINIGER
(ersetzt: 080.3610.001)
aus £83,78
aus £83,78
# 002
MPN: 101986
LUFTREINIGER
aus £83,78
aus £83,78
# 004
MPN: RANCO A 10
TERMOSTAT
# 005
MPN: 625831561
BEDIENFELD MIT INNENKASTEN
GÜLTIG FÜR FAHRZEUGE MIT OPTIONALER A/C
# 006
-
GRUPPO VENTOLE IMPERIAL
# 007
MPN: 320444
VERDAMPFERGRUPPENBAUGRUPPE
# 008
MPN: 080.4211.205
Tubo pro Freon Ø 5/8 (mm 1870)
# 008
MPN: 320362
ROHR FÜR FREON Ø 5/8
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £207,90
aus £207,90
# 009
MPN: 080.4231.104
Tubo pro Freon Ø 3/8 (mm 1860)
# 009
MPN: 320361
ROHR FÜR FREON Ø 3/8
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £149,24
aus £149,24
# 010
MPN: 080.4221.205
Tubo pro Freon Ø 1/2 (mm 500)
Ersetzung
Ersetzung
# 010
MPN: 320363
ROHR FÜR FREON Ø 1/2
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £176,76
aus £176,76
# 011
MPN: 080.4231.011
Tubo pro Freon Ø 3/8 (mm 500)
# 011
MPN: 320360
ROHR FÜR FREON Ø 3/8
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
# 012
MPN: 080.6212.001
Halterung
# 013
MPN: MBx12-UNI 5739
BOLZEN
# 014
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: REG - 6
Scheibe
# 016
MPN: 6 x 1 - UNI 5588
NUSS
# 017
MPN: M6x35-UNI 573
BOLZEN
# 018
MPN: REG - 6
Scheibe
# 019
MPN: 134041
NUSS
aus £0,57
aus £0,57
Dieses Teil ersetzt die Teilenummer 15896221
# 020
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 109821
LÜFTERMOTOR
aus £729,75
aus £729,75
# 021
MPN: 109826
LÜFTERMOTOR
aus £106,89
aus £106,89
Dieses Teil ersetzt die Teilenummer 102029 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 109826
LÜFTERMOTOR
aus £106,89
aus £106,89
Dieses Teil ersetzt die Teilenummer 102029 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 361165
VENTOLA A 3 PALE (MARELLI)
nicht als Ersatzteil - Teilenummer verwenden: 107175 & 109826 & 108641)
# 023
MPN: 36142
UNTERSTÜTZUNG
Ersetzung
Ersetzung
# 023
MPN: 36152
MOTORSTÜTZBAUGRUPPE
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £33,50
aus £33,50
# 024
MPN: 10902421
BOLZEN
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
aus £0,47
aus £0,47
# 024
MPN: M8x30-UNI573
BOLZEN
# 025
MPN: 36143
ABSTANDSHALTER
# 026
MPN: 94925
Scheibe
# 027
MPN: 101239
NUSS
aus £1,60
aus £1,60
# 027
MPN: 12575411
NUSS
Gültig für 1974 Revision – * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 028
MPN: M8x18-UNI574
BOLZEN
# 029
MPN: 93798
Scheibe
Ersetzung
Ersetzung
# 030
MPN: 101240
NUSS
aus £1,30
aus £1,30
# 031
MPN: 95134
DÜBEL
Ersetzung
Ersetzung
# 032
MPN: 95320034
CPL-DRUCKSCHALTER
aus £147,00
aus £147,00
Dieses Teil ersetzt die Teilenummer 95320032
