001 - Innenverkleidungen

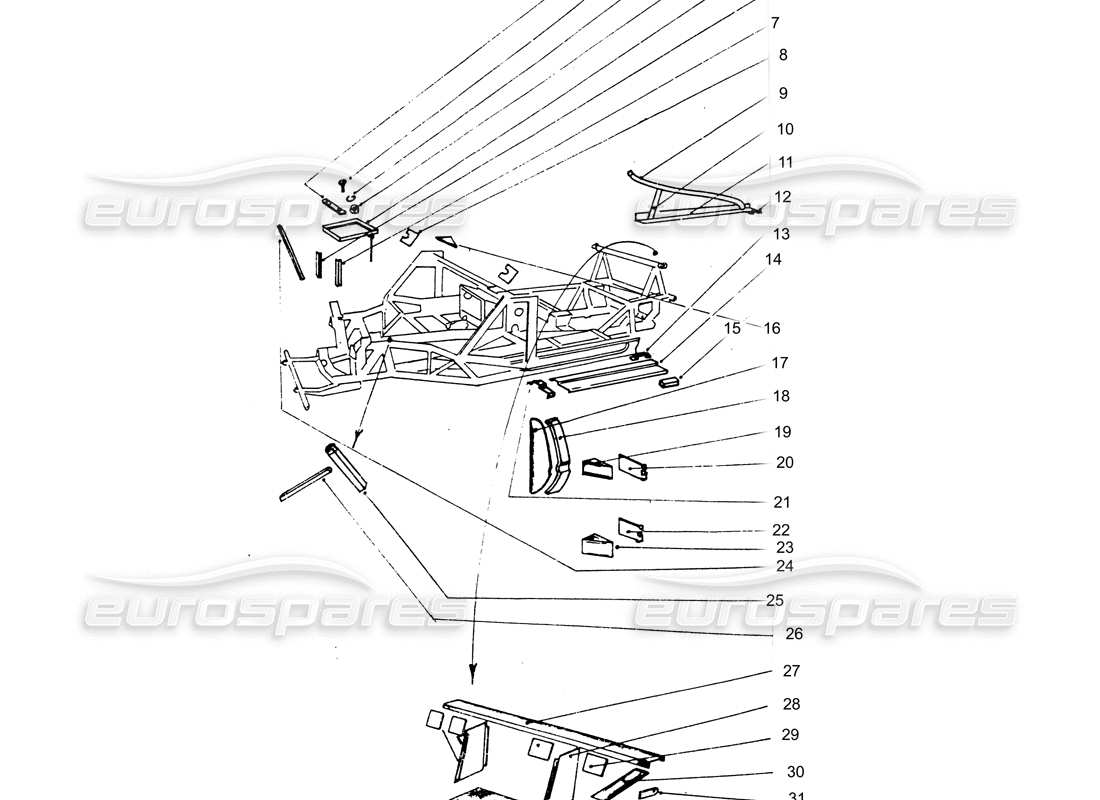

Ferrari 365 GTB4 Daytona (Coachwork) Inner panels Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 0330227
Traverse S. Batteriekorb
R Cestello Batterie 30120604 kompl.
# 002
MPN: 10353411
SCHRAUBEN
R Cestello Batterie 30120604 kompl.
# 003
MPN: 11195900
Scheibe
R Cestello Batterie 30120604 kompl.
# 004
MPN: 10725300
BADO M6X1
R Cestello Batterie 30120604 kompl.
# 005
MPN: 400527
Batterieschloss
# 006
MPN: 0300226
PUNTONE ZENTRUM. P CESTELLO BATTERIA
R Cestello Batterie 30120604 kompl.
# 007
MPN: 0300225
PUNTONE ANTER. P CESTELLO BATTERIA
R Cestello Batterie 30120604 kompl.
# 008
MPN: 0300086
HALTERUNG / UNTERSTÜTZUNG
R Cestello Batterie 30120604 kompl.
# 009
MPN: 0300417
SPURSTANGE
Tirante-Plakat. - kompl. 0300885
# 010
MPN: 0300420
PUNTONE DI COLLEPAMENTO
Tirante-Plakat. - kompl. 0300886
# 011
MPN: 0300418
SPURSTANGENUNTERSTÜTZUNG
Tirante-Plakat. - kompl. 0300887
# 012
MPN: 0300419
STAFFETTA DI FISS.
Tirante-Plakat. - kompl. 0300888
# 013
MPN: 0200022
HALTERUNG / UNTERSTÜTZUNG
# 014
MPN: 30002901
STÜTZABDECKUNG
aus £74,61
aus £74,61
# 015
MPN: 0300063
Bodenabstandshalter
# 016
MPN: 0301176
ANGOLARE FISS. PARATIA SOTTO PARABREZZA
# 017
MPN: 30155204
MONTANTE CERNIERE GD
# 017
MPN: 30155303
MONTANTE CERNIERE GS
aus £145,89
aus £145,89
# 018
MPN: 03000301
Scatolamento montante
# 019
MPN: 03003489
Verstärkt Super-Reißverschlüsse.
# 020
MPN: 30011605
CERNIERE SUPER. GS
aus £98,42
aus £98,42
# 020
MPN: 30011704
CERNIERE SUPER. GD
# 021
MPN: 03011912
Diaframma rinforzo sottoporta infer. al montante anter.
# 022
MPN: 30034607
CERNIERE SCHLUSSFOLGERUNG. GD
# 022
MPN: 30034706
CERNIERE SCHLUSSFOLGERUNG. GS
# 023
MPN: 0300350
RINFORZA CERNIERE SCHLUSSFOLGERUNG.
# 024
MPN: 0300061
Strebe drei. Rahmen und Batteriekorb
# 025
MPN: 0300431
PUNTONE FISS. AMMORTIZATORI
Sopporto ammortizzatori - 0301205 compl.
# 026
MPN: 0300430
PUNTONE FISS. AMMORTIZATORI
Sopporto ammortizzatori - 0301205 compl.
# 027
MPN: 30007207
TRAVERSA COLLEPAMENTO PASSERUOTE
# 028
MPN: 30007603
RIPORTO SPÄTER. P. TRAVERSE
aus £35,74
aus £35,74
# 029
MPN: 0300075
PIASTRE P. COLLEP. PASSARUOTE
# 030
MPN: 0300075
Puntoni durchquert collepamento passaruota
# 031
MPN: 0300071
STAFFETTA FISS. SERBATOIO BENZINA
# 032
MPN: 0800074
NUSS
# 033
MPN: 30007801
TRAVERSA INFER. COLLEPAMENTO PASSARUOTA
aus £26,35
aus £26,35
