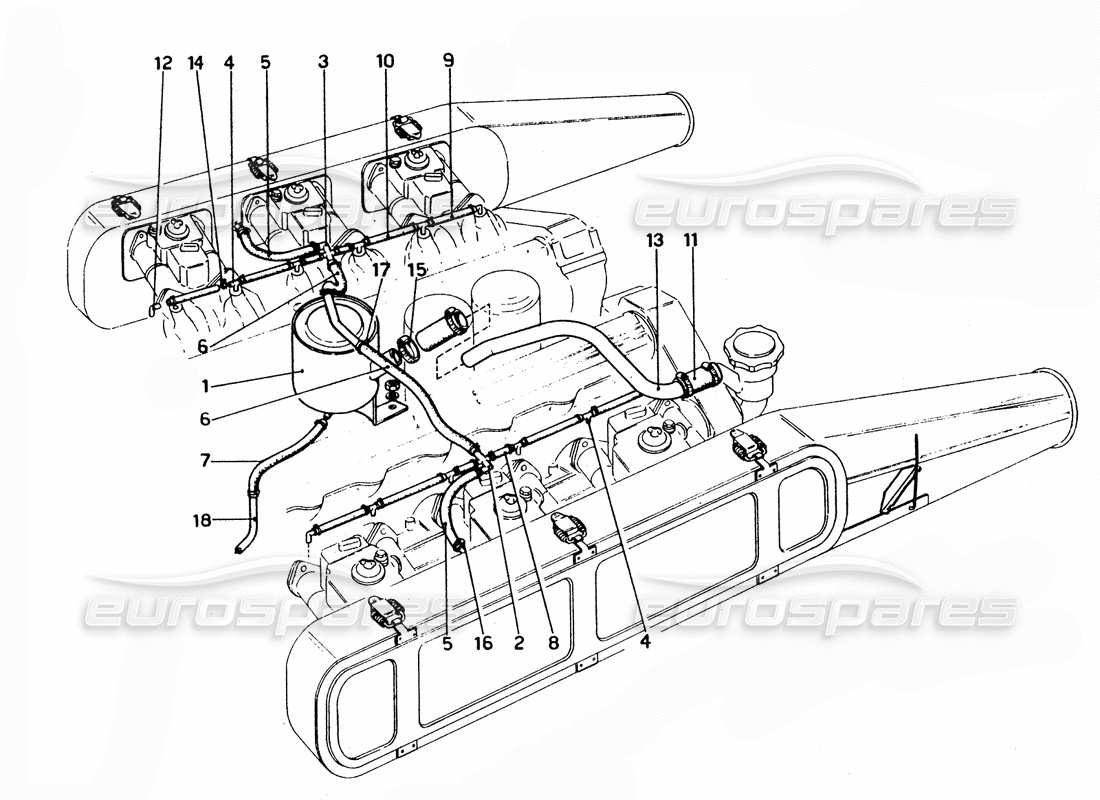

012A - Vakuumtank - Revision
Ferrari 365 GTC4 (Mechanical) Vacum tank - Revision Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 100059
ASSIEME SFIATO E BLOW-BY (VALE DAL N. 16029 -*15331)
Dieses Teil ersetzt die Teilenummer 210180
# 002
MPN: 210174
UNION
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 003
MPN: 210175
UNION
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 004
MPN: 210133
UNION
Gültig für die Überarbeitung vom Oktober 1972
# 005
MPN: 210136
ROHR VOM WEG 4 ZUM LUFTEINLASS
aus £11,31
aus £11,31
# 006
MPN: 210177
TUBO DAL 4 VIE AL BUIOLO (VALE DAL N. 16029 -*15331)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 007
MPN: 210176
ÄRMEL
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 008
MPN: 210139
TUBO CORTO
aus £1.180,23
aus £1.180,23
# 009
MPN: 100076
TUBO MEDIO
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100075
# 010
MPN: 210141
TUBOLUNGO
# 011
MPN: 210142
ÄRMEL
Ersetzung
Ersetzung
# 012
MPN: 210143
UNION
Gültig für die Überarbeitung vom Oktober 1972
aus £516,84
aus £516,84
# 013
MPN: 210164
ENTLÜFTUNGSSCHLAUCH FÜR ÖLEINFÜLLKÖRPER
Ersetzung
Ersetzung
# 014
MPN: 157990
JUBILÄUMSCLIP
aus £1,13
aus £1,13
Dieses Teil ersetzt die Teilenummer 12179090
# 015
MPN: 101292
JUBILÄUMSCLIP
aus £5,80
aus £5,80
# 016
MPN: 13000890
JUBILÄUMSCLIP
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 12173290 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 102604
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 018
MPN: 210179
TUBO DAL MANICOTTO ALLA COPPA OLIO (VALE DAL N 16029 - *15331)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 064
MPN: 12575411
NUSS
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
