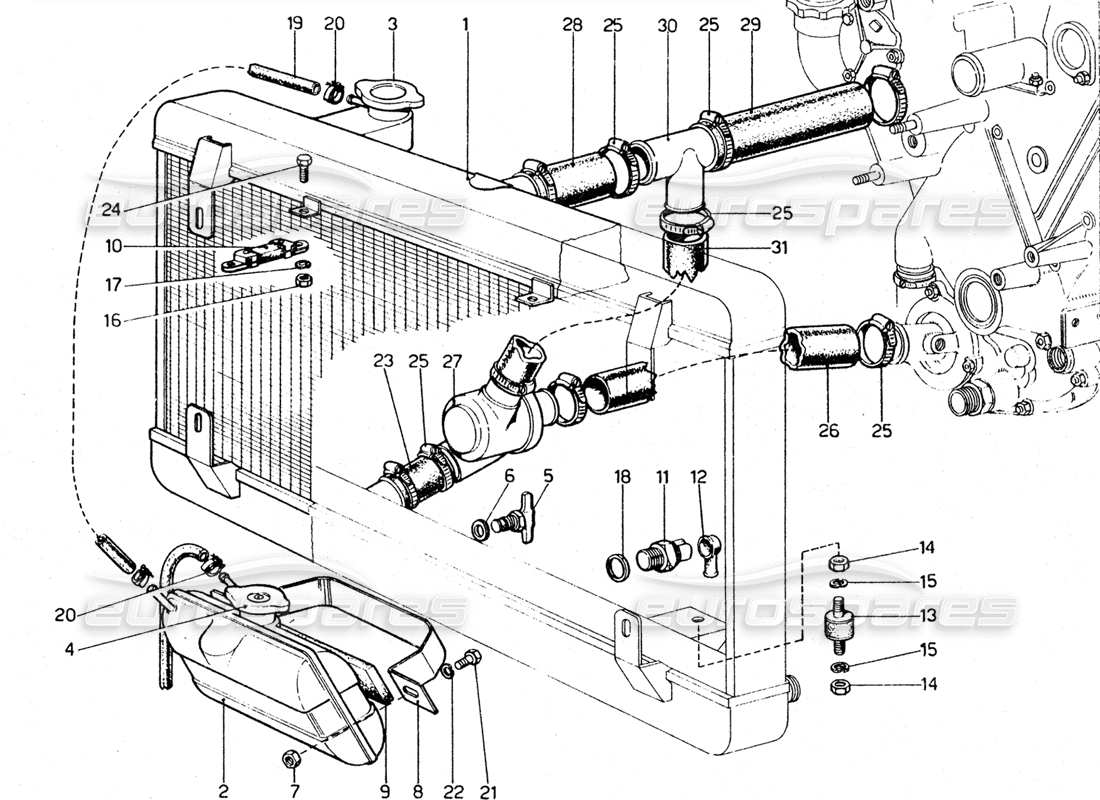

017 - Wasserkreislauf
Ferrari 365 GTC4 (Mechanical) Water circuit Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 800265
WASSERHEIZKÖRPER
aus £2.010,89
aus £2.010,89
# 002
MPN: 101498
NOURICE PRO RADIATORE
aus £503,45
aus £503,45
# 003
MPN: 101484
KÜHLERKAPPE
aus £23,97
aus £23,97

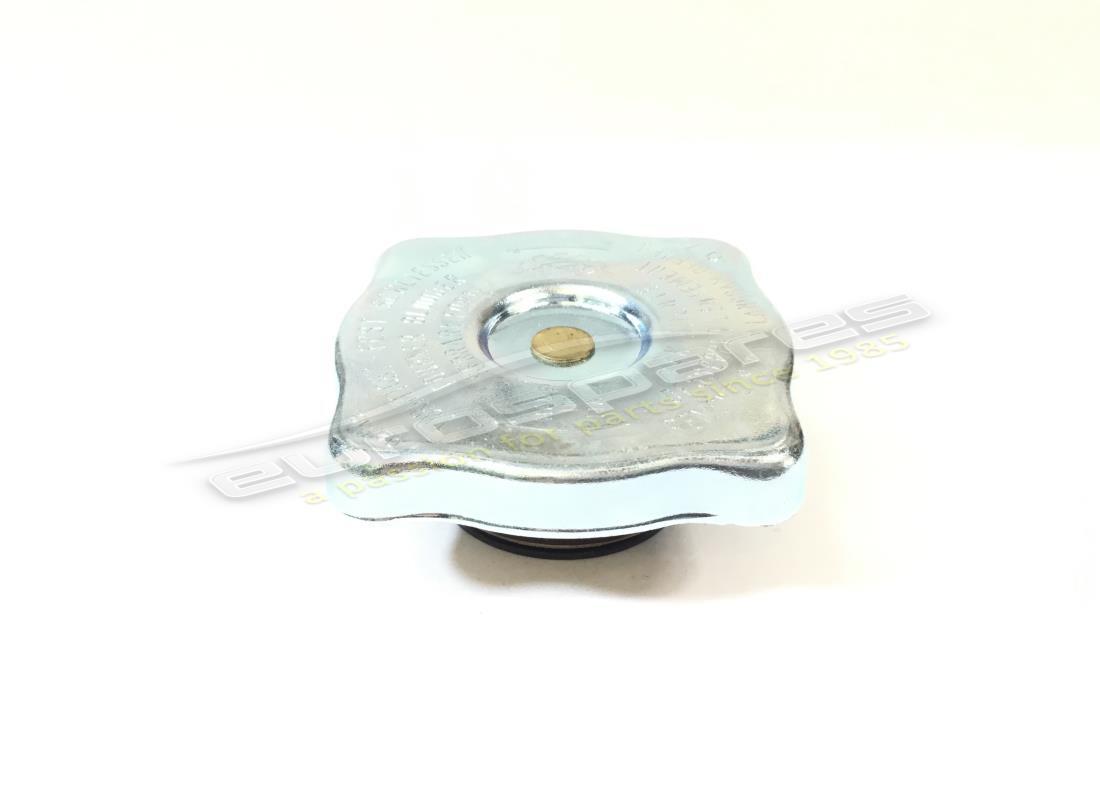

# 004
MPN: 101499/A
KÜHLERDRUCKKAPPE
Runder Kühlerdeckel (0.7 BAR)
aus £10,56
aus £10,56
Dieses Teil ersetzt die Teilenummer 101499 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 101499/B
KÜHLERDRUCKKAPPE
Quadratischer Kühlerdeckel (0.7 BAR)
aus £8,93
aus £8,93
# 004
MPN: 101499/C
KÜHLERDRUCKKAPPE
Quadratischer Kühlerdeckel (0.9 BAR)
aus £10,56
aus £10,56
# 005
MPN: 103948
KÜHLERABFLUSSHAHN M14X1.5MM
aus £99,13
aus £99,13
Dieses Teil ersetzt die Teilenummer 10300640 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 101496
Dichtung
aus £3,50
aus £3,50
# 007
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 008
MPN: 252733/C
Halterung
aus £52,25
aus £52,25
# 009
MPN: 252.733/D
WEICHES GUMMI
# 010
MPN: 101497
SPURSTANGE
aus £7,22
aus £7,22
Dieses Teil ersetzt die Teilenummer 20180 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 168008
THERMO SCHALTER
aus £49,95
aus £49,95
Dieses Teil ersetzt die Teilenummer 101507 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 10405385
COPRIMORSETTO PER RUBINETTO
aus £2,74
aus £2,74
Dieses Teil ersetzt die Teilenummer 100285 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 101495
UNTERSTÜTZUNG
aus £7,19
aus £7,19
# 014
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 015
MPN: 10519624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 134041
NUSS
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 15896221
# 017
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 018
MPN: 101508
Dichtung
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 94706
# 019
MPN: 95604
TUBO DAL RADIATORE ALLA NOURICE
Ersetzung
Ersetzung
# 020
MPN: 13000190
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 16043821
BOLZEN
aus £0,71
aus £0,71
# 022
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 023
MPN: 26807
GUMMISCHLAUCH
Ersetzung
Ersetzung
# 024
MPN: M6x16-UNl 5739
BOLZEN
# 025
MPN: 100441
JUBILÄUMSCLIP
aus £4,96
aus £4,96
# 026
MPN: 100444
SCHLAUCH VON DER PUMPE ZUM KÜHLER
Siehe auch 26787
aus £23,63
aus £23,63
Dieses Teil ersetzt die Teilenummer 26787
# 026
MPN: 26787
SCHLAUCH VON DER PUMPE ZUM KÜHLER
Ersetzung
Ersetzung
# 027
MPN: 106393/A
Thermostat
aus £401,32
aus £401,32
Dieses Teil ersetzt die Teilenummer 106393
# 028
MPN: 26806
ÄRMEL
Ersetzung
Ersetzung
# 029
MPN: 26804
ROHR / ROHR / SCHLAUCH
Ersetzung
Ersetzung

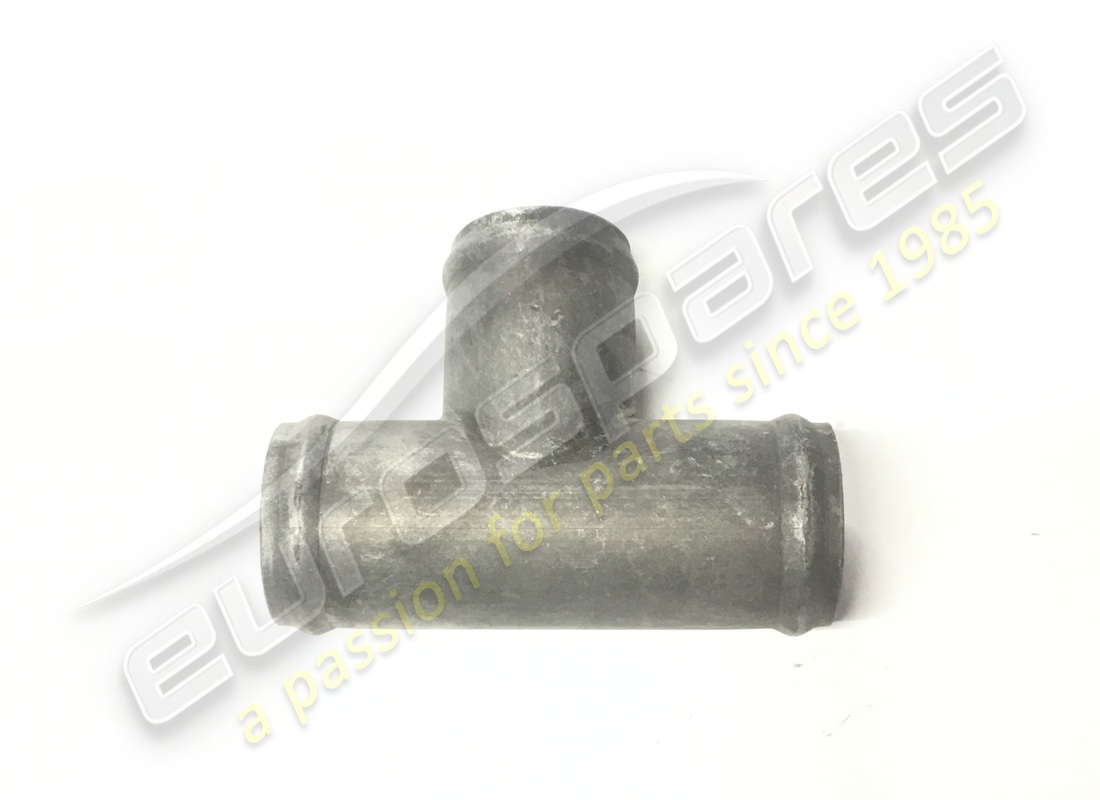

# 030
MPN: 26808
UNION
aus £14,33
aus £14,33
# 031
MPN: 100628
Tubo
Siehe auch 26805
aus £26,19
aus £26,19
Dieses Teil ersetzt die Teilenummer 26805
# 031
MPN: 26805
ROHR / ROHR / SCHLAUCH
Ersetzung
Ersetzung
