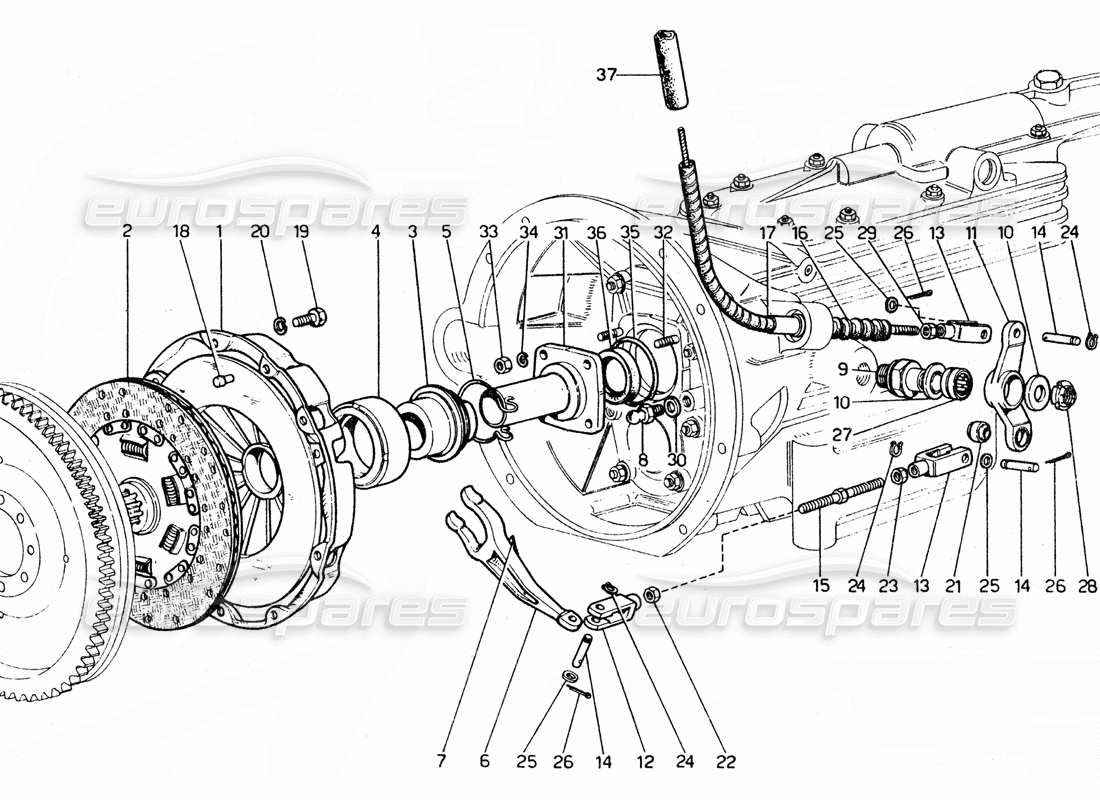

018A - Kupplung - Überarbeitung
Ferrari 365 GTC4 (Mechanical) Clutch - Revision Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 500818
KUPPLUNGSSATZ
# 001
MPN: 109382
DRUCKPLATTE
aus £295,00
aus £295,00
Dieses Teil ersetzt die Teilenummer 105708 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 500798
KUPPLUNGSSCHEIBE
Ersetzung
Ersetzung
# 002
MPN: 500806
KUPPLUNGSSTEUERBUCHSE UND LAGERBAUGRUPPE
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 003
MPN: 100848
BUSCH
aus £152,19
aus £152,19
Dieses Teil ersetzt die Teilenummer 100845 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 100849
KUPPLUNGSLAGER
aus £45,00
aus £45,00
Dieses Teil ersetzt die Teilenummer 100845 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 100850
FRÜHLING
Ersetzung
Ersetzung
# 006
MPN: 500489
KUPPLUNGSSTEUERHEBEL UND FEDERBAUGRUPPE
Ersetzung
Ersetzung
# 006
MPN: 500490
HEBEL
# 007
MPN: 100851
FRÜHLING
aus £48,33
aus £48,33
Dieses Teil ersetzt die Teilenummer 500192
# 008
MPN: 50051507
KUGELFÖRMIGER PIVOT
aus £38,12
aus £38,12
# 009
MPN: 500757
PIVOT
Ersetzung
Ersetzung
# 010
MPN: 500496
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 500494
HEBEL
Ersetzung
Ersetzung
# 011
MPN: 500614
HEBEL
Gültig für die Überarbeitung vom Oktober 1972
Ersetzung
Ersetzung
# 012
MPN: 500600
GABEL
Ersetzung
Ersetzung
# 013
MPN: 500631
GABEL
Ersetzung
Ersetzung
# 014
MPN: 103218
PIVOT
aus £16,94
aus £16,94
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 500632
REGISTRIER
# 016
MPN: 100858
KABELSCHUTZBALGE
aus £21,30
aus £21,30
Dieses Teil ersetzt die Teilenummer 500551 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 110020
SCHLAUCH FÜR DIE MECHANISCHE KUPPLUNGSSTEUERUNG
aus £54,97
aus £54,97
Dieses Teil ersetzt die Teilenummer 100859 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 101535
DÜBEL
aus £22,69
aus £22,69
Dieses Teil ersetzt die Teilenummer 94892 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 16043434
BOLZEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13825824 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 127496
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 100860
LAGER
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6
# 022
MPN: 100861
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 023
MPN: 100862
NUSS
aus £5,20
aus £5,20
Dieses Teil ersetzt die Teilenummer 100861
# 024
MPN: 984988
SEEGER-RING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11065474
# 025
MPN: 103044
Scheibe
aus £5,19
aus £5,19
# 026
MPN: 10734101
SPLIT PIN
aus £1,55
aus £1,55
Dieses Teil ersetzt die Teilenummer C1
# 027
MPN: 100864
LAGER
aus £36,86
aus £36,86
# 028
MPN: 100865
NUSS
aus £9,91
aus £9,91
# 029
MPN: 100861
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 030
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601471, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 523580
FLANSCH MIT HÜLSE
Ersetzung
Ersetzung
# 032
MPN: 104185
GEWINDEBOLZEN
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
aus £18,79
aus £18,79
Dieses Teil ersetzt die Teilenummer P1
# 033
MPN: 134041
NUSS
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 15896221
# 034
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 035
MPN: 101615
SIEGELRING
aus £2,32
aus £2,32
# 036
MPN: 106779
SIEGELRING
aus £26,83
aus £26,83
Dieses Teil ersetzt die Teilenummer 101614 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 500787
TUBO PROTEZIONE GUAINA (VALE DAL N. 14675 - *14797)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
