019 - Kupplungspedal (LHD)

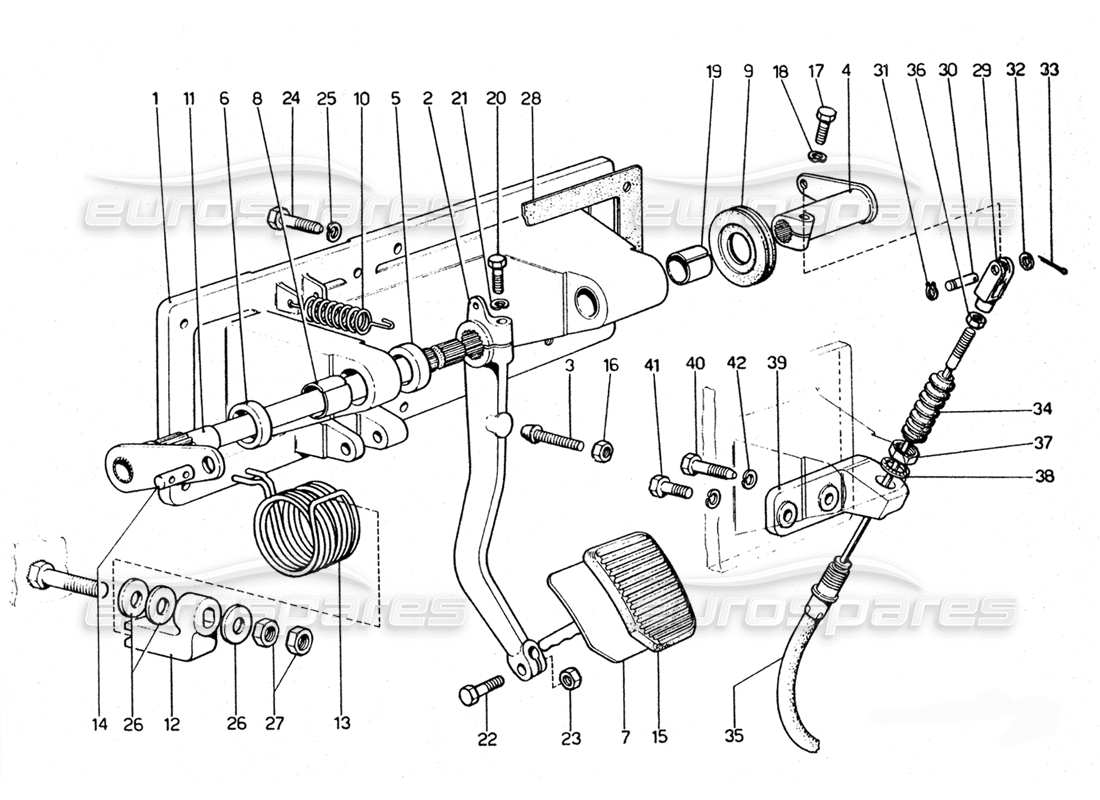

Ferrari 365 GTC4 (Mechanical) Clutch pedal (LHD) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 660846
UNTERSTÜTZUNG
Ersetzung
Ersetzung
# 002
MPN: 660848
HEBEL
Ersetzung
Ersetzung
# 003
MPN: 660344
PEDALEINSTELLUNG
Ersetzung
Ersetzung
# 004
MPN: 660983
EXTERNE HEBELBAUGRUPPE
Ersetzung
Ersetzung
# 005
MPN: 660852
ABSTANDSHALTER
Ersetzung
Ersetzung
# 006
MPN: 660853
ABSTANDSHALTER
aus £19,45
aus £19,45
# 007
MPN: 660989
KUPPLUNGSPEDAL
Ersetzung
Ersetzung
# 008
MPN: 660867
BUSCH
Ersetzung
Ersetzung
# 009
MPN: 660686
DICHTUNG ODER DICHTUNG
Ersetzung
Ersetzung
# 010
MPN: 660343
FRÜHLING
Ersetzung
Ersetzung
# 011
MPN: 660910
KUPPLUNGSWELLE UND UNTERSTÜTZUNGSHEBELBAUGRUPPE
aus £279,87
aus £279,87
# 012
MPN: 660911
HALTERUNG / UNTERSTÜTZUNG
# 013
MPN: 500653
FRÜHLING
aus £65,10
aus £65,10
# 014
MPN: 500648
FEDERANKERSTECKER
Ersetzung
Ersetzung
# 015
MPN: 101307
PEDALSCHUTZGUMMI
aus £23,94
aus £23,94
Dieses Teil ersetzt die Teilenummer 660736
# 016
MPN: 16102314
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16102311, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 16043821
BOLZEN
aus £0,71
aus £0,71
# 018
MPN: 8R4
Scheibe
Ersetzung
Ersetzung
# 019
MPN: 660826
BUSCH
# 020
MPN: 16043821
BOLZEN
aus £0,71
aus £0,71
# 021
MPN: 8R4
Scheibe
Ersetzung
Ersetzung
# 022
MPN: 95192
BOLZEN
Ersetzung
Ersetzung
# 023
MPN: 101309
NUSS
aus £0,93
aus £0,93
# 024
MPN: 95563
BOLZEN
Ersetzung
Ersetzung
# 025
MPN: 8R 5
Scheibe
Ersetzung
Ersetzung
# 026
MPN: 95530
Scheibe
# 027
MPN: 16101521
NUSS
aus £0,57
aus £0,57
Dieses Teil ersetzt die Teilenummer 16101520
# 028
MPN: 660870
Dichtung
Ersetzung
Ersetzung
# 029
MPN: 500600
GABEL
Ersetzung
Ersetzung
# 030
MPN: 103218
PIVOT
aus £17,79
aus £17,79
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 984988
SEEGER-RING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11065474
# 032
MPN: 103044
Scheibe
aus £5,19
aus £5,19
# 033
MPN: 10734101
SPLIT PIN
aus £1,55
aus £1,55
Dieses Teil ersetzt die Teilenummer C1
# 034
MPN: 100858
SCHUTZBALGE
aus £17,16
aus £17,16
Dieses Teil ersetzt die Teilenummer 500551 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 110020
SCHLAUCH FÜR KUPPLUNGSSTEUERUNG
aus £54,97
aus £54,97
Dieses Teil ersetzt die Teilenummer 100859 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 100861
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 037
MPN: 95426
NUSS
Ersetzung
Ersetzung
# 038
MPN: 12605970
Scheibe
aus £1,10
aus £1,10
# 039
MPN: 661019
UNTERSTÜTZUNG
Ersetzung
Ersetzung
# 040
MPN: 95576
BOLZEN
# 041
MPN: 16043821
BOLZEN
aus £0,71
aus £0,71
# 042
MPN: 8R 5
Scheibe
Ersetzung
Ersetzung
