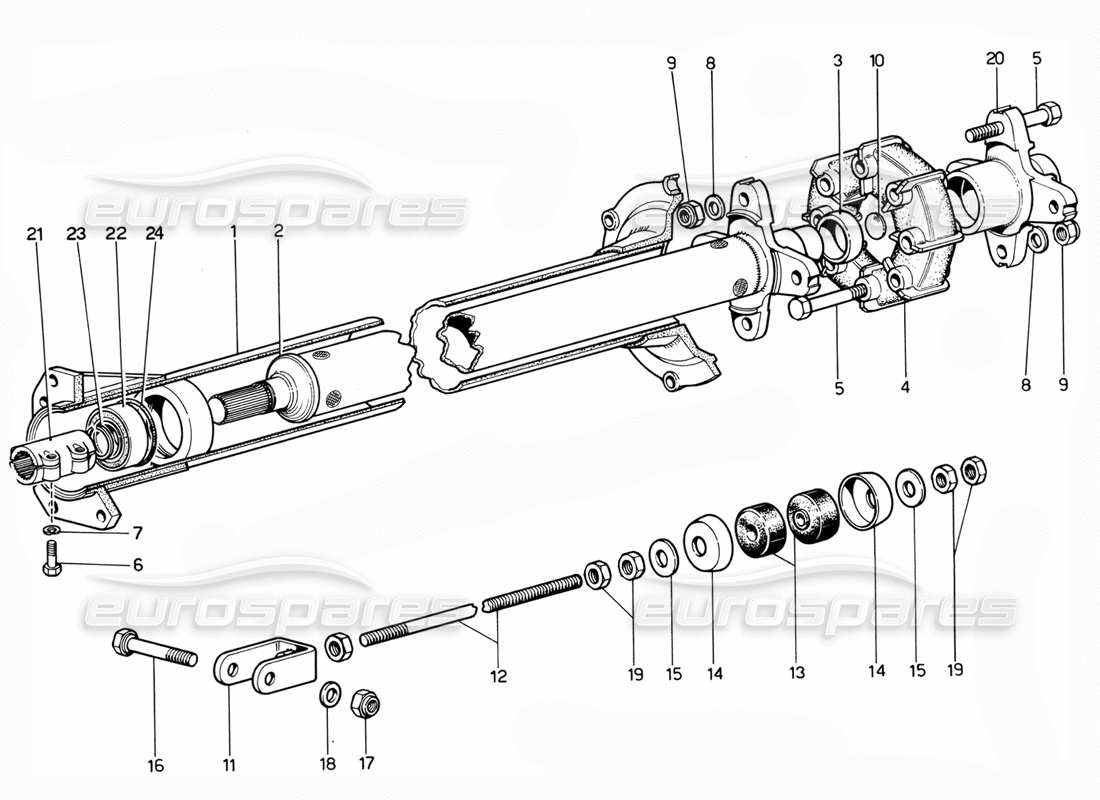

025A - Drehmomentrohr - Überarbeitung
Ferrari 365 GTC4 (Mechanical) Torque tube - Revision Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 560552
TUBO COLLEGAMENTO CAMBIO PONTE (VALE DAL N. 16135 -*15481)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 002
MPN: 560556
ALBERO DI TRASMISSIONE (VALE DAL N. 16135 - *15481)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 003
MPN: 560515
SFERA PER ESTREMITA ALBERO TRASMISSIONE
Ersetzung
Ersetzung
# 004
MPN: 101644
SAGA-GELENK
Ersetzung
Ersetzung
# 005
MPN: 560520
SAGA-VERBINDUNGSBOLZEN
Ersetzung
Ersetzung
# 006
MPN: 8x35-UNI-5738
BOLZEN
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 007
MPN: 127496
Scheibe
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 95476
Scheibe
Ersetzung
Ersetzung
# 010
MPN: 161345
Stecker
# 011
MPN: 109950
GABEL
aus £58,28
aus £58,28
Dieses Teil ersetzt die Teilenummer 100731
# 012
MPN: 524033
SPURSTANGE
# 013
MPN: 100734
GUMMI
aus £41,97
aus £41,97
Dieses Teil ersetzt die Teilenummer 520641
# 013
MPN: 100734
GUMMI
(ersetzt: 520641)
aus £41,97
aus £41,97
Dieses Teil ersetzt die Teilenummer 520641
# 014
MPN: 520938
PAD FÜR PUFFER
Ersetzung
Ersetzung
# 015
MPN: 95555
Scheibe
Ersetzung
Ersetzung
# 016
MPN: M12x65-UNI 5737
BOLZEN
# 017
MPN: 112 M
NUSS
# 018
MPN: 12R2
Scheibe
# 019
MPN: 12 x 1,25 U N I 5588
NUSS
# 020
MPN: 580603
FLANSCH AN DER RITZEL-DÄMPFER-GELENKBEFESTIGUNG
aus £180,60
aus £180,60
# 021
MPN: 104141
HÜLSE FÜR SCHAFT
aus £177,22
aus £177,22
Dieses Teil ersetzt die Teilenummer 560461 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: AJL 30
CUSCINETTO RADIALE (VALE DAL N. 16135 -*15481)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 023
MPN: SW 30
SEEGER-RING
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 024
MPN: OR 165
SIEGELRING
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
