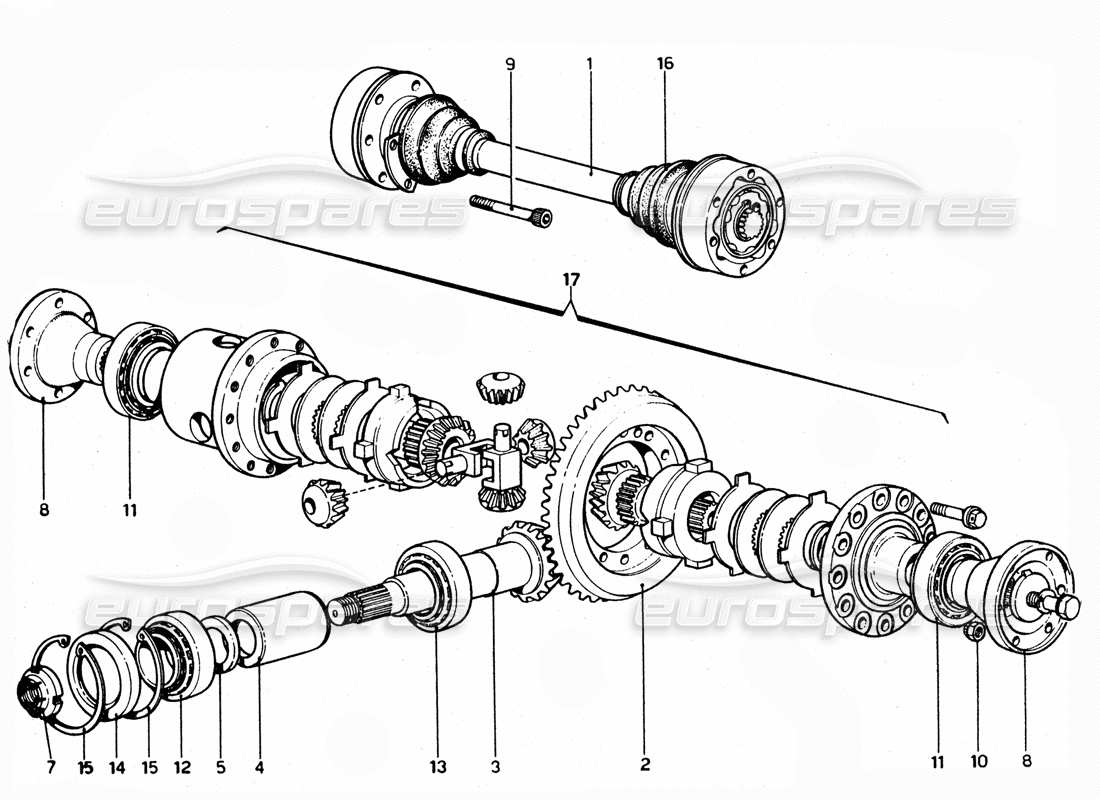

027A - Differenzialeinheit – Revision
Ferrari 365 GTC4 (Mechanical) Diff unit - Revision Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 580386
HALBWELLENBAUGRUPPE
# 002
MPN: 580623
KRONE FÜR R. KEGELZAHNRAD 11/45
Ersetzung
Ersetzung
# 003
MPN: 580624
RITZEL FÜR KONISCHEN ANTRIEB R 11/45
# 004
MPN: 580601
Distanzstück zwischen den Lagern
Ersetzung
Ersetzung
# 005
MPN: 580602
DISTANZIALE PER RASAMENTO
Ersetzung
Ersetzung
# 006
-
Scheibe
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 007
MPN: 580713
SICHERUNGSRINGMUTTER
Ersetzung
Ersetzung
# 008
MPN: 580723
FLANGIA ATTACCO SEMIASSE (VALE DAL N. 15543 -*15181)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 009
MPN: 101632
BOLZEN
aus £5,00
aus £5,00
Dieses Teil ersetzt die Teilenummer 103432 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 101633
NUSS
aus £4,50
aus £4,50
# 011
MPN: 101634
Differentialstützlager
aus £99,09
aus £99,09
Dieses Teil ersetzt die Teilenummer 580881
# 012
MPN: 101635
VORDERES LAGER
aus £142,34
aus £142,34
# 013
MPN: 101636
HINTERES LAGER
aus £99,09
aus £99,09
# 014
MPN: 101637
SIEGELRING
aus £41,00
aus £41,00
# 015
MPN: 11061976
SEEGER-RING
aus £0,68
aus £0,68
# 016
MPN: 95860404
STIEFELGUMMI
aus £9,95
aus £9,95
Dieses Teil ersetzt die Teilenummer 95860404/A
# 017
MPN: 580780
DIFFERENTIAL
