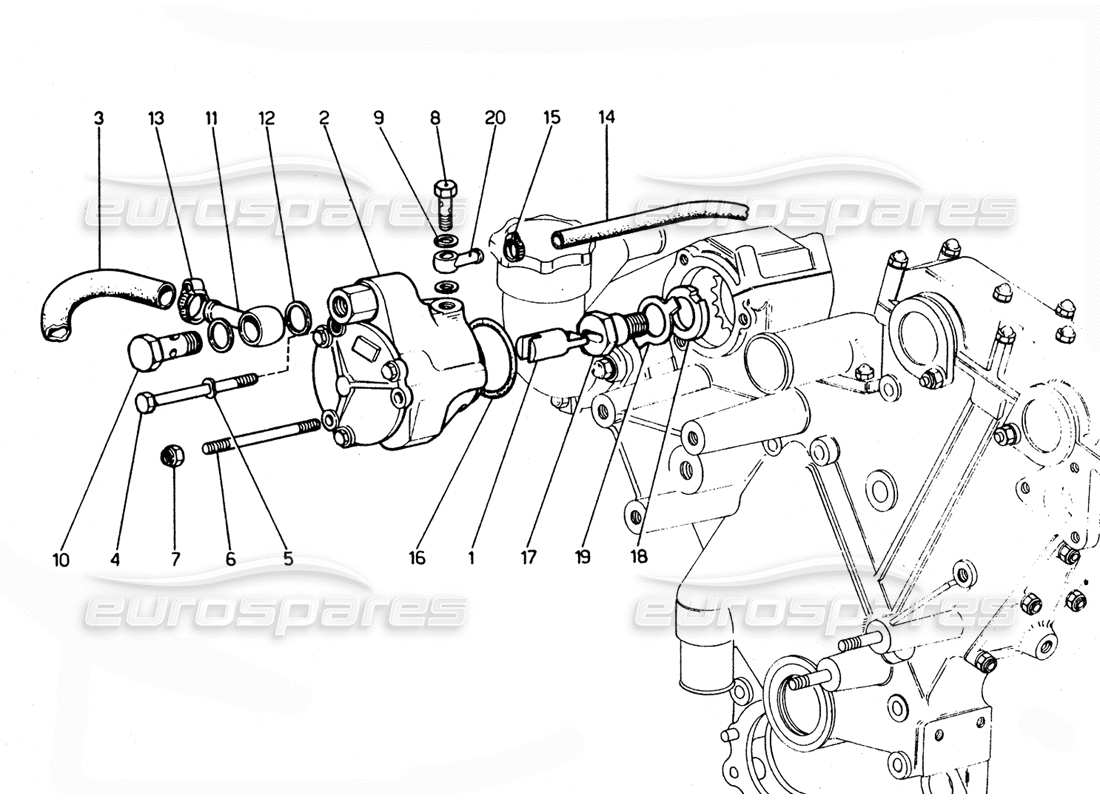

029A - Bremsunterdruckpumpe - Revision
Ferrari 365 GTC4 (Mechanical) Brake vacum pump - Revision Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 220508
DRAG-KÖRPER
# 002
MPN: 220766
DEPRESSORE ARIA
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
aus £916,64
aus £916,64
# 003
MPN: 220628
TUBO - GD
Gültig für die Überarbeitung vom Oktober 1972
# 003
MPN: 220679
TUBO (VALE DAL N. 15081 -*15181)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 004
MPN: 95407
BOLZEN
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 005
MPN: 11197773
Scheibe
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 006
MPN: 220560
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 007
MPN: 15896221
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 15896225
# 008
MPN: 11903811
UNION
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
aus £1,30
aus £1,30
# 009
MPN: 10260160
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10260170
# 010
MPN: 95456
UNION
Ersetzung
Ersetzung
# 011
MPN: 95457
UNION
Ersetzung
Ersetzung
# 012
MPN: 95118
Dichtung
aus £0,81
aus £0,81
# 013
MPN: GT 18 x 28
JUBILÄUMSCLIP
# 014
MPN: 220678
TUBO COLLEGAMENTO BASE FILTRO AL DEPRESSORE MM 500 (VALE DAL N. 15081*15181 AL N. 16001 -*15315)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 014
MPN: 220738
TUBO COLLEGAMENTO FILTRO OLIO AL DEPRESSORE (VALE DAL N. 16003 - *15317)
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
Ersetzung
# 016
MPN: 3,53 N 80-163
SIEGELRING
# 017
MPN: 161633
BOLZEN
# 018
MPN: 162070
Scheibe
# 019
MPN: 162370
PLATTE
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
# 020
MPN: 95435
UNION
Gültig für die Überarbeitung im Oktober 1972 - * Vetture con impianto depurazione scarichi
Ersetzung
