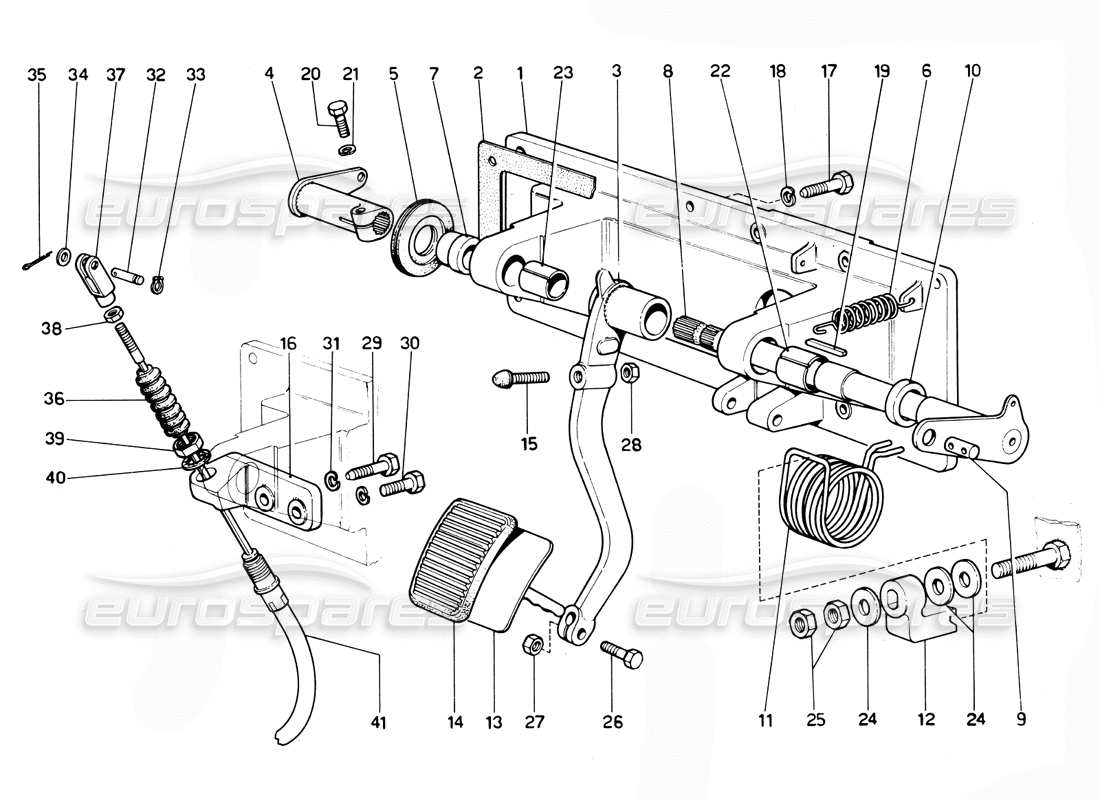

047A - Kupplungspedal (RHD) - Revision
Ferrari 365 GTC4 (Mechanical) Clutch pedal (RHD) - Revision Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 660906
UNTERSTÜTZUNG
Gültig für RH D
# 002
MPN: 660912
Dichtung
Gültig für RH D
Ersetzung
Ersetzung
# 003
MPN: 660920
HEBEL- UND HÜLSENBAUGRUPPE
Gültig für RH D
Ersetzung
Ersetzung
# 004
MPN: 660985
HEBEL- UND HÜLSENBAUGRUPPE FÜR SCHLAUCH
Gültig für RH D
Ersetzung
Ersetzung
# 005
MPN: 660686
Dichtung
Gültig für RH D
Ersetzung
Ersetzung
# 006
MPN: 660343
FRÜHLING
Gültig für RH D
Ersetzung
Ersetzung
# 007
MPN: 660921
ABSTANDSHALTER
Gültig für RH D
Ersetzung
Ersetzung
# 008
MPN: 661043
Übersetzen......
Gültig für die Überarbeitung vom Oktober 1972
Ersetzung
Ersetzung
# 009
MPN: 500648
FEDERANKERSTECKER
Gültig für RH D
Ersetzung
Ersetzung
# 010
MPN: 661052
ABSTANDSHALTER
Gültig für RH D
Ersetzung
Ersetzung
# 011
MPN: 500653
FRÜHLING
Gültig für RH D
aus £65,10
aus £65,10
# 012
MPN: 660926
HALTERUNG / UNTERSTÜTZUNG
Gültig für RH D
Ersetzung
Ersetzung
# 013
MPN: 660917
PEDALBAUGRUPPE
Gültig für RH D
Ersetzung
Ersetzung
# 014
MPN: 102360
PEDALABDECKUNG
aus £55,41
aus £55,41
Dieses Teil ersetzt die Teilenummer 660469
# 015
MPN: 660344
PEDALEINSTELLUNG
Gültig für RH D
Ersetzung
Ersetzung
# 016
MPN: 661020
UNTERSTÜTZUNG
Gültig für RH D
# 017
MPN: 95563
BOLZEN
Gültig für RH D
Ersetzung
Ersetzung
# 018
MPN: REO - 8
Scheibe
Gültig für RH D
Ersetzung
Ersetzung
# 019
MPN: 5x5x35UNIM 92
Schlüssel
Gültig für RH D
# 020
MPN: 16043821
BOLZEN
Gültig für RH D
aus £0,71
aus £0,71
# 021
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: MB 2525 DU
BUSCH
Gültig für RH D
# 023
MPN: MB2025 DU
BUSCH
Gültig für RH D
# 024
MPN: 13550521
Scheibe
Gültig für RH D
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 107027
# 025
MPN: 12 x 1,25 U N I 5588
NUSS
Gültig für die Überarbeitung vom Oktober 1972
# 026
MPN: 95192
BOLZEN
Gültig für RH D
Ersetzung
Ersetzung
# 027
MPN: 208x 1 M
NUSS
Gültig für RH D
# 028
MPN: 8x1.25 UNI 5588
NUSS
Gültig für RH D
# 029
MPN: 95576
BOLZEN
Gültig für RH D
# 030
MPN: M8x30UNI 5737
BOLZEN
Gültig für RH D
# 031
MPN: 8R 5
Scheibe
Gültig für RH D
Ersetzung
Ersetzung
# 032
MPN: 103218
PIVOT
Gültig für RH D
aus £16,94
aus £16,94
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 984988
SEEGER-RING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11065474
# 034
MPN: 103044
Scheibe
aus £5,19
aus £5,19
# 035
MPN: 10734101
SPLIT PIN
Gültig für RH D
aus £1,55
aus £1,55
Dieses Teil ersetzt die Teilenummer C1
# 036
MPN: 100858
SCHUTZBALGE
Gültig für RH D
aus £21,30
aus £21,30
Dieses Teil ersetzt die Teilenummer 500551 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 500600
GABEL
Gültig für RH D
Ersetzung
Ersetzung
# 038
MPN: 100861
KONTRODADO
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 039
MPN: 95426
NUSS
Gültig für RH D
Ersetzung
Ersetzung
# 040
MPN: 12605970
Scheibe
Gültig für RH D
aus £1,10
aus £1,10
# 041
MPN: 110020
SCHLAUCH FÜR KUPPLUNGSSTEUERUNG
Gültig für RH D
aus £54,97
aus £54,97
Dieses Teil ersetzt die Teilenummer 100859 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
