049A - USA Luftpumpe - Revision

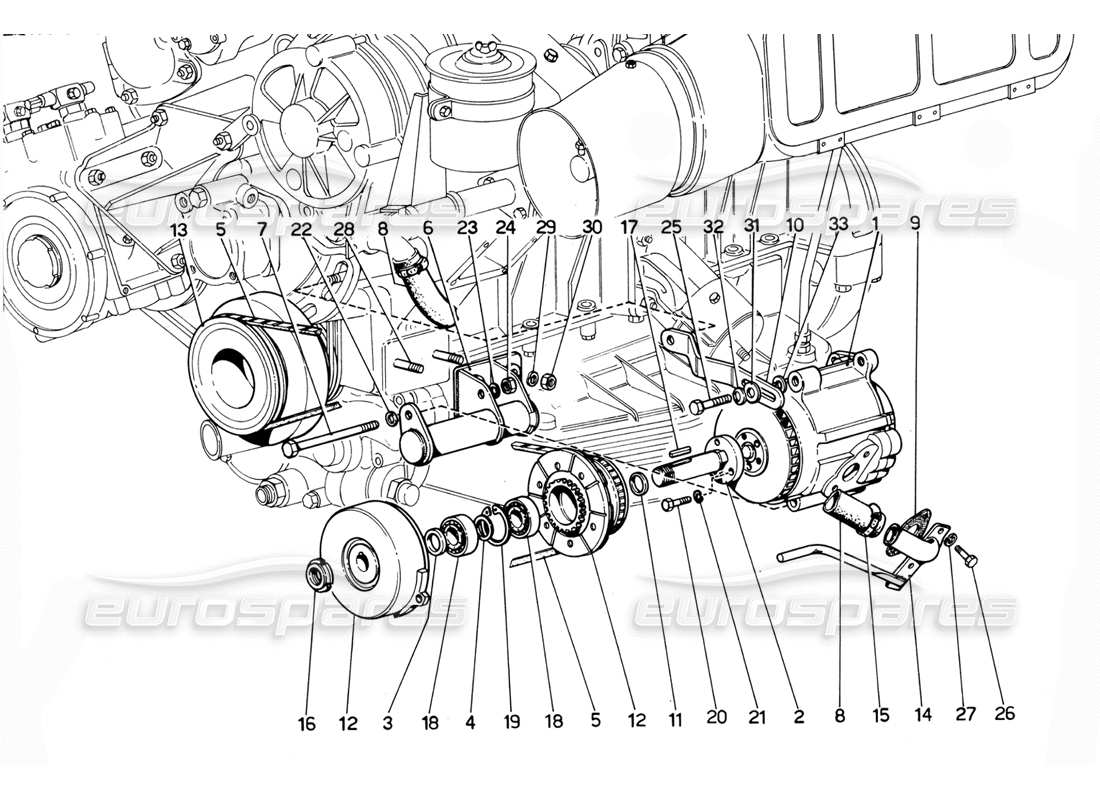

Ferrari 365 GTC4 (Mechanical) USA Air pump - Revision Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 350277 / 340 - CS - 23
LUFTPUMPE (7806286)
Gültig für die Überarbeitung vom Oktober 1972
# 002
MPN: 350261
STEUERWELLE DER LUFTPUMPE
Gültig für die Überarbeitung vom Oktober 1972
aus £203,75
aus £203,75
# 003
MPN: 350045
ABSTANDSHALTER
Gültig für die Überarbeitung vom Oktober 1972
aus £6,76
aus £6,76
# 004
MPN: 350044
ABSTANDSHALTER
Gültig für die Überarbeitung vom Oktober 1972
# 005
MPN: 350332 / 7M - 670
LUFTPUMPEN-STEUERRIEMEN
Gültig für die Überarbeitung vom Oktober 1972
# 006
MPN: 350103
UNTERSTÜTZUNG
Gültig für die Überarbeitung vom Oktober 1972
aus £209,92
aus £209,92
# 007
MPN: 350059
BOLZEN
Gültig für die Überarbeitung vom Oktober 1972
# 008
MPN: 350324
SCHLAUCH VON DER PUMPE ZUM UMSTELLVENTIL
Gültig für die Überarbeitung vom Oktober 1972
# 009
MPN: 350055
Dichtung
Gültig für die Überarbeitung vom Oktober 1972
aus £8,96
aus £8,96
# 010
MPN: 350179
HALTERUNG / UNTERSTÜTZUNG
Gültig für die Überarbeitung vom Oktober 1972
# 011
MPN: 350252
ABSTANDSHALTER
Gültig für die Überarbeitung vom Oktober 1972
# 012
MPN: 350263 / EKM 1- A
ELEKTROMECHANISCHE KUPPLUNG KOMPLETT MIT RIEMENSCHEIBE
Gültig für die Überarbeitung vom Oktober 1972
# 013
MPN: 220680
LUFTPUMPEN-STEUERRIEMENSCHEIBE MIT DÄMPFER
Gültig für die Überarbeitung vom Oktober 1972
aus £843,28
aus £843,28
# 014
MPN: 350351
FLANSCHBAUGRUPPE ZUR PUMPEN- UND KUPPLUNGSVERRIEGELUNG
Gültig für die Überarbeitung vom Oktober 1972
# 016
MPN: 17 x 1M
RINGMUTTER
Gültig für die Überarbeitung vom Oktober 1972
# 017
MPN: L 1
Schlüssel
Gültig für die Überarbeitung vom Oktober 1972
# 018
MPN: 10 L 17
LAGER
Gültig für die Überarbeitung vom Oktober 1972
# 019
MPN: 11059476
SIEGELRING
Gültig für die Überarbeitung vom Oktober 1972
aus £5,96
aus £5,96
Dieses Teil ersetzt die Teilenummer 11059475
# 020
MPN: 1/4 20 UNC 3/4
BOLZEN
Gültig für die Überarbeitung vom Oktober 1972
# 021
MPN: 10516573
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
# 022
MPN: 10 RPR
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
# 023
MPN: 10516873
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
Ersetzung
Ersetzung
# 024
MPN: 95505
NUSS
Gültig für die Überarbeitung vom Oktober 1972
# 025
MPN: 3/8 / 16 UNC 1 1/4
BOLZEN
Gültig für die Überarbeitung vom Oktober 1972
# 026
MPN: 1/4 / 20 UNC 5/8
BOLZEN
Gültig für die Überarbeitung vom Oktober 1972
# 027
MPN: 10516573
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
# 028
MPN: 13449421
GEWINDEBOLZEN
Gültig für die Überarbeitung vom Oktober 1972
# 029
MPN: 12164721
NUSS
aus £0,61
aus £0,61
# 030
MPN: 10516873
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
Ersetzung
Ersetzung
# 031
MPN: 10 RPR
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
# 032
MPN: 11198373
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 11198377
# 033
MPN: 95063
Scheibe
Gültig für die Überarbeitung vom Oktober 1972
