002 - Ölwanne

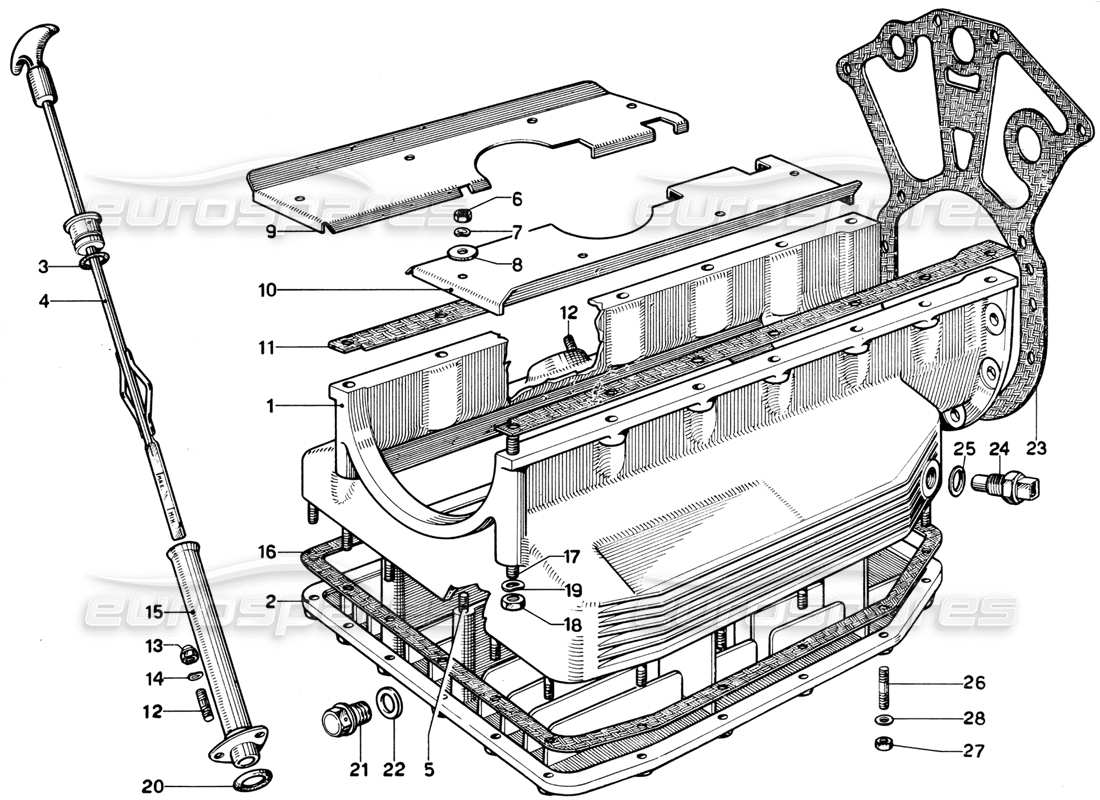

Ferrari 365 GT 2+2 (Mechanical) Oil Sump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 9111153
ÖLBECHER
aus £1.837,50
aus £1.837,50
# 002
MPN: 9111154
ABDECKUNG
aus £2.061,72
aus £2.061,72
# 004
MPN: 9111326
Ölstandmessstab-Baugruppe
aus £114,46
aus £114,46
# 005
MPN: 94350
GEWINDEBOLZEN
# 006
MPN: sxo,8-UN15588
NUSS
# 007
MPN: REG 5
Scheibe
# 008
MPN: 94977
Scheibe
# 009
MPN: 9111159/D
ÖLSCHOTT
# 010
MPN: 9111159/S
ÖLSCHOTT
# 011
MPN: 9111157
Dichtung
aus £16,02
aus £16,02
# 012
MPN: 104185
GEWINDEBOLZEN
aus £28,19
aus £28,19
Dieses Teil ersetzt die Teilenummer P1
# 013
MPN: 101239
NUSS
aus £0,72
aus £0,72
Dieses Teil ersetzt die Teilenummer 92310
# 014
MPN: REG - 6
Scheibe
# 015
MPN: 9111161
SCHLAUCHBAUGRUPPE FÜR DIE ÖLANZEIGE
aus £20,69
aus £20,69
# 016
MPN: 9111158
DICHTUNG ODER DICHTUNG
aus £64,37
aus £64,37
# 017
MPN: P 2
ZUCHT
Ersetzung
Ersetzung
# 018
MPN: I D 8-UNI 208
NUSS
# 019
MPN: REGS
Scheibe
# 020
MPN: 3068
SIEGELRING
# 021
MPN: 103974
Stecker
aus £28,34
aus £28,34
Dieses Teil ersetzt die Teilenummer 101477 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 16 G r 2
Dichtung
# 023
MPN: 22864
Dichtung
aus £31,44
aus £31,44
# 024
MPN: 104628
TEMPERATURSENDEREINHEIT
aus £32,70
aus £32,70
Dieses Teil ersetzt die Teilenummer 4108672 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 10257060
DICHTUNG ODER DICHTUNG
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 95920110
GEWINDEBOLZEN
aus £1,97
aus £1,97
# 027
MPN: 6 x 1- UNI-55881i
NUSS
# 028
MPN: REO6
ZUCHT
Ersetzung
Ersetzung
