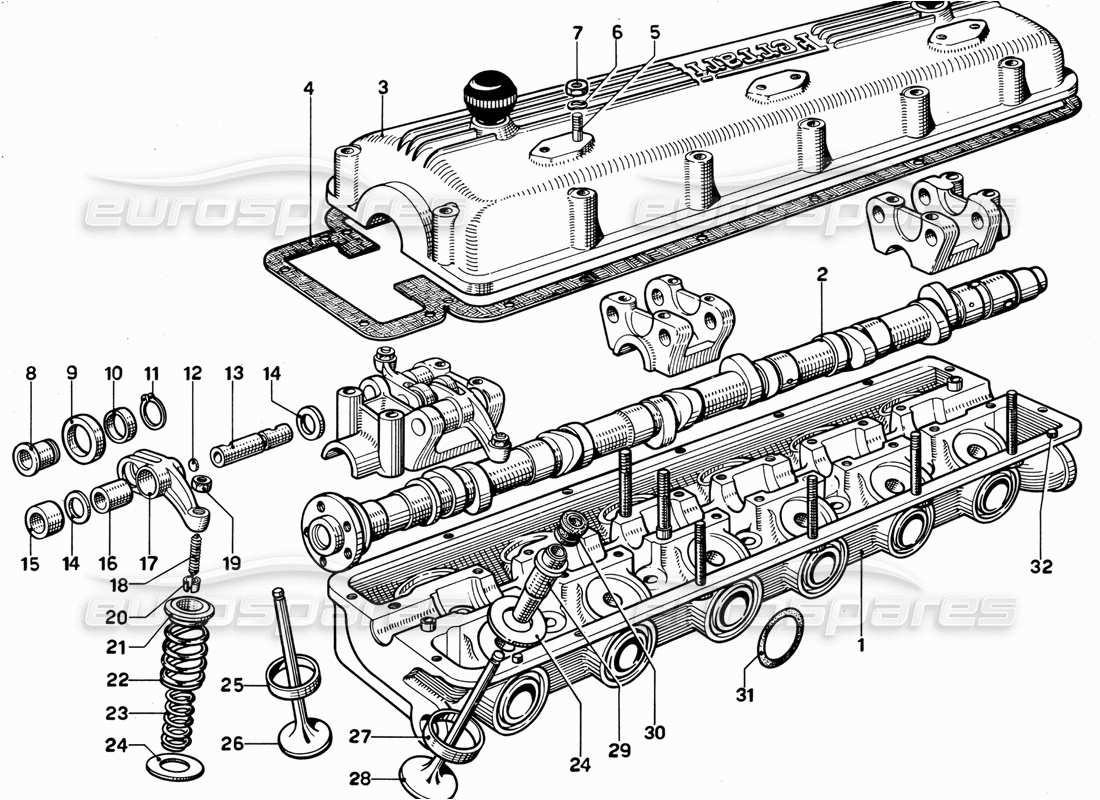

004 - Zylinderkopf (rechts)
Ferrari 365 GT 2+2 (Mechanical) Cylinder Head (Right) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: FCCG009
Nockenwellendeckel-Dichtungssatz
aus £49,35
aus £49,35
# 001
MPN: 9161015/D
ZYLINDERKOPF RECHTS
Ersetzung
Ersetzung
# 002
MPN: 1608119
STEUERWELLE
# 003
MPN: 17969
ABDECKUNG
# 004
MPN: 9160479
NOCKENABDECKUNGSDICHTUNG
Alternative Verwendung: FCCG009 Dichtungssatz
aus £37,80
aus £37,80
Dieses Teil ersetzt die Teilenummer 17972
# 005
MPN: 95920110
GEWINDEBOLZEN
aus £1,97
aus £1,97
# 006
MPN: REO6
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 6 x 1 - UNI 5588
NUSS
# 008
MPN: 9160781
PIVOT
aus £33,87
aus £33,87
# 009
MPN: 16643
Wipprolle
aus £78,33
aus £78,33
# 010
MPN: 9160780
BUSCH
aus £21,15
aus £21,15
# 011
MPN: A A. 14. e
SEEGER-RING
# 012
MPN: Te 8
ERWEITERUNGSSTECKER
# 013
MPN: 16177
PIVOT
aus £84,22
aus £84,22
# 014
MPN: 17401
ABSTANDSHALTER
aus £8,26
aus £8,26
# 015
MPN: 9160077
Abstandskompass
aus £40,06
aus £40,06
# 016
MPN: 16698
BUSCH
aus £41,20
aus £41,20
# 017
MPN: 9161114
NORMALER BALANCER
aus £625,32
aus £625,32
# 018
MPN: 17880
SCHRAUBEN
aus £20,61
aus £20,61
Dieses Teil ersetzt die Teilenummer 16486
# 019
MPN: 93818
NUSS
aus £7,94
aus £7,94
# 020
MPN: 100244
KEGEL FÜR VENTILFEDERN
aus £7,32
aus £7,32
Dieses Teil ersetzt die Teilenummer 17672
# 021
MPN: 17400
Feder-Dichtungsplatte
aus £30,58
aus £30,58
# 022
MPN: 9161288
FRÜHLING
Ersetzung
Ersetzung
# 023
MPN: 95160001
FRÜHLING
aus £12,53
aus £12,53
# 024
MPN: 9160415
PLATTE
aus £10,71
aus £10,71
# 025
MPN: 9160465
AUSPUFFVENTILSITZ
aus £8,96
aus £8,96
# 026
MPN: 17693

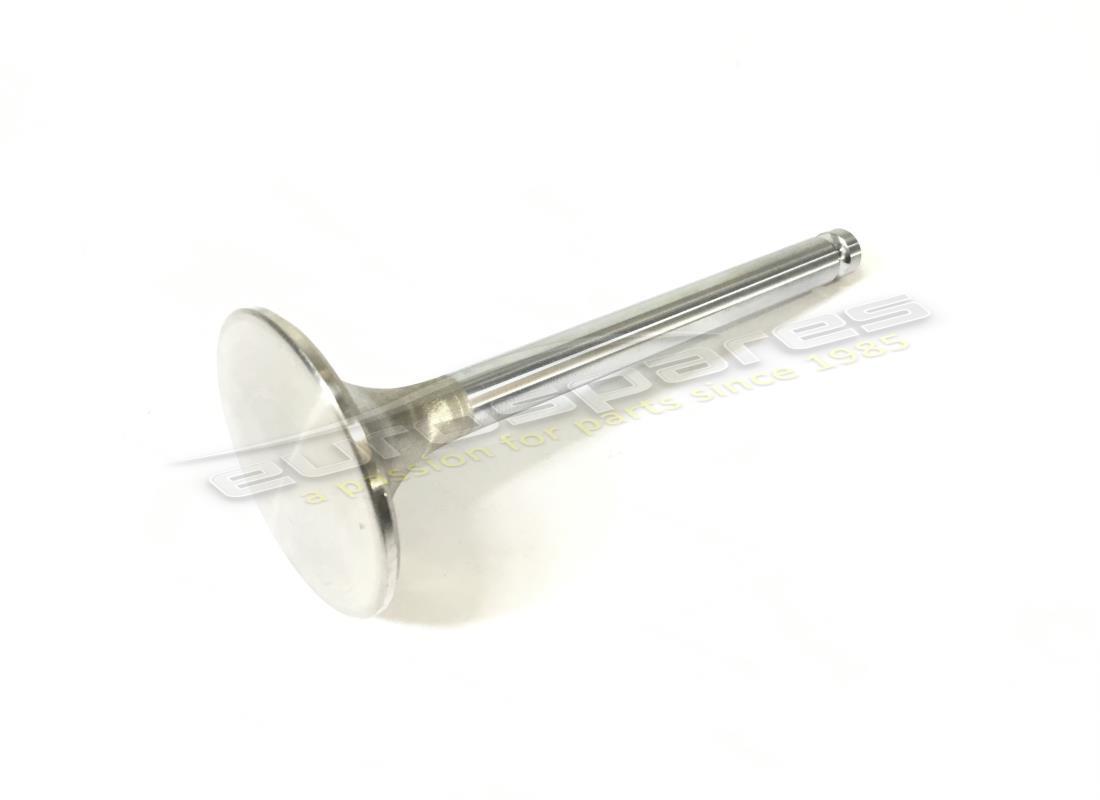

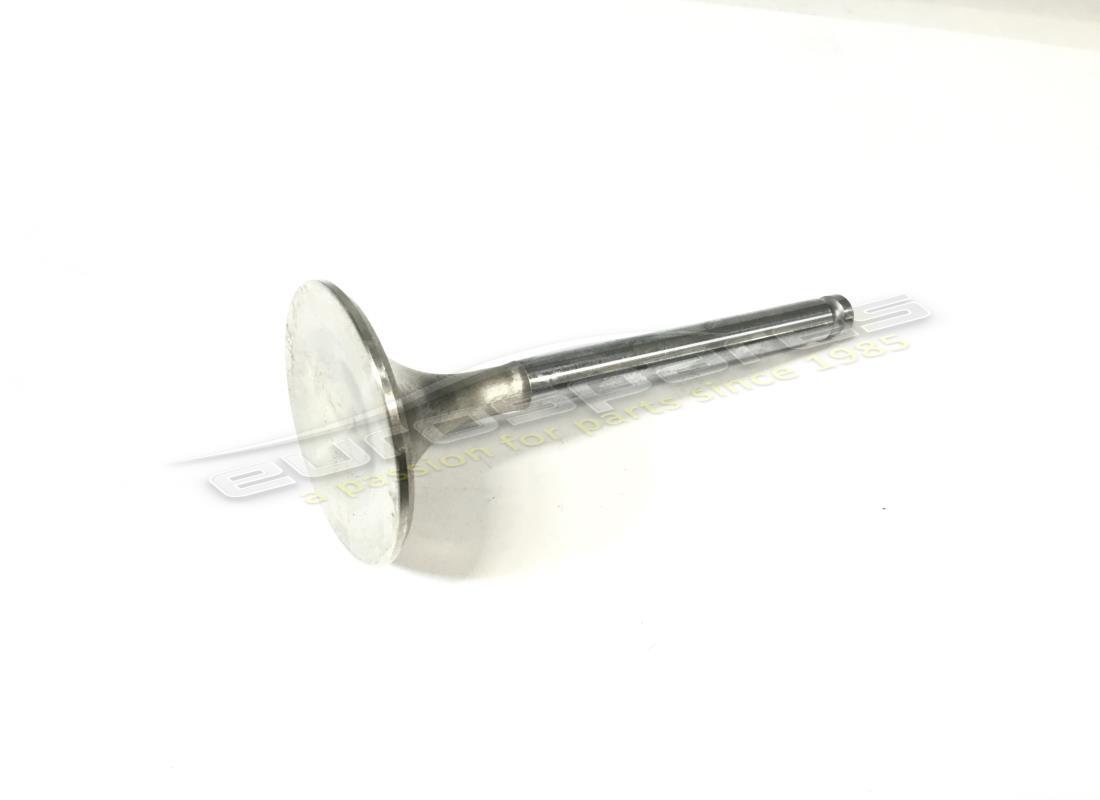

Auslassventil
aus £69,00
aus £69,00
# 027
MPN: 9160466
EINLASSVENTILSITZ
aus £8,25
aus £8,25
# 028
MPN: 17691

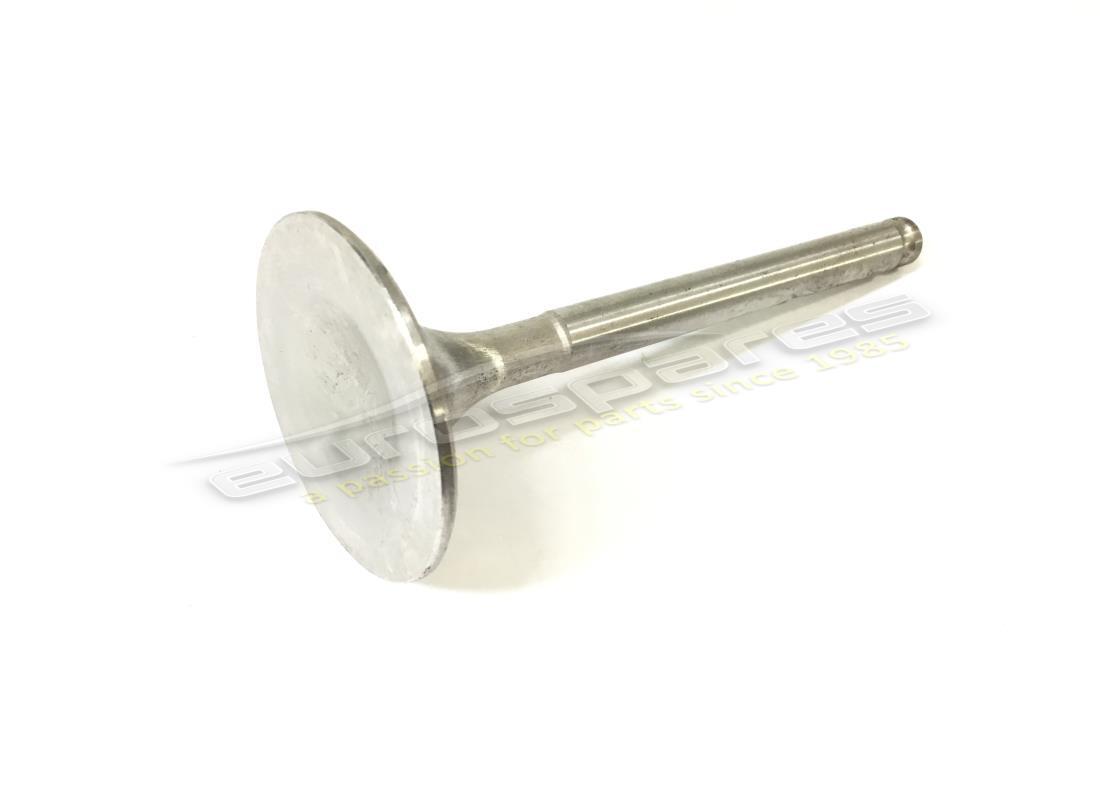

Einlassventil
aus £79,95
aus £79,95
# 029
MPN: 9160262

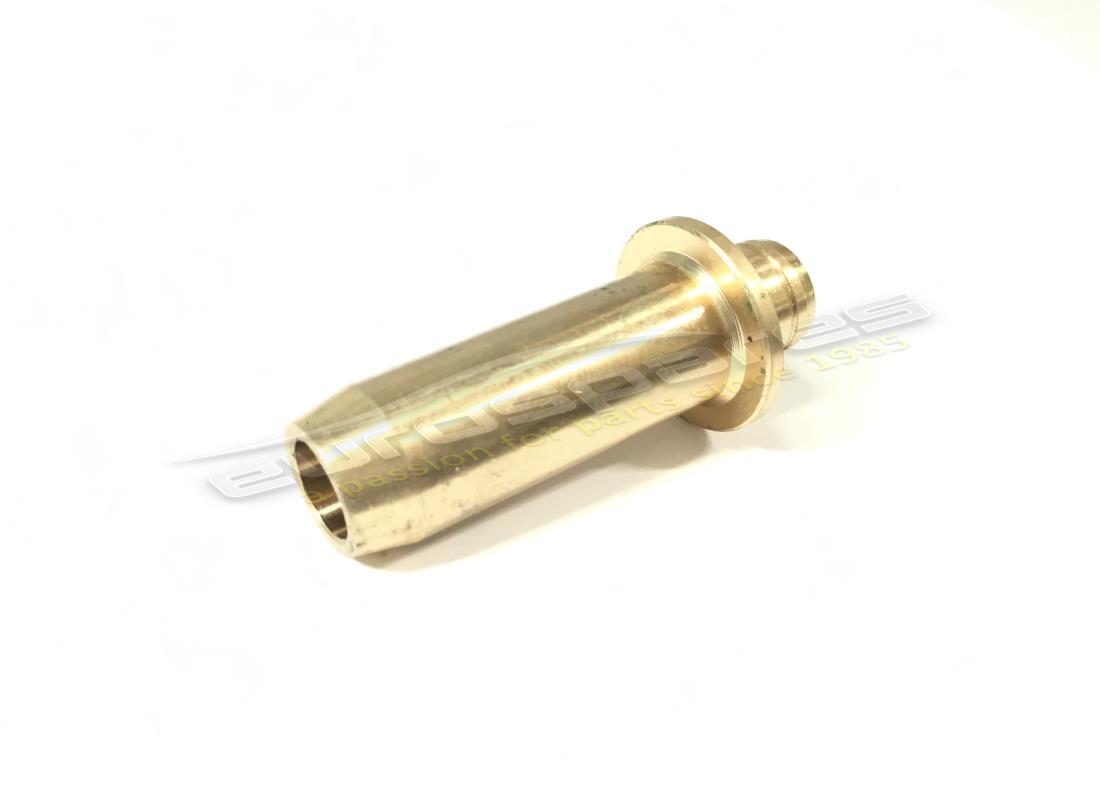

VENTILFÜHRUNG
aus £42,06
aus £42,06
Dieses Teil ersetzt die Teilenummer 9160611
# 030
MPN: 9160457

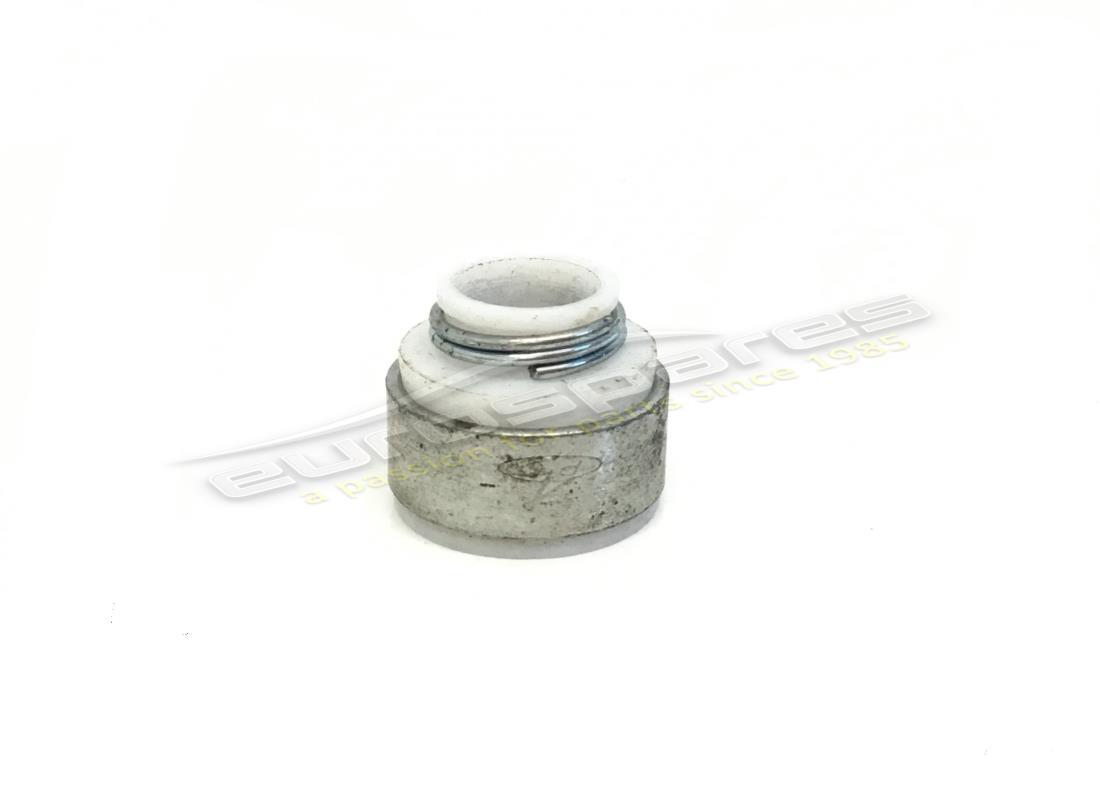

SIEGEL
aus £3,10
aus £3,10
# 031
MPN: 95860106
O-RING
aus £2,36
aus £2,36
# 032
MPN: 6 G C 2
CENTERING GRIN FÜR DEN LINKEN KOPF ABDECKEN
# 032
MPN: 9161464
VENTILEINSTELLTABELLE
aus £8,31
aus £8,31
