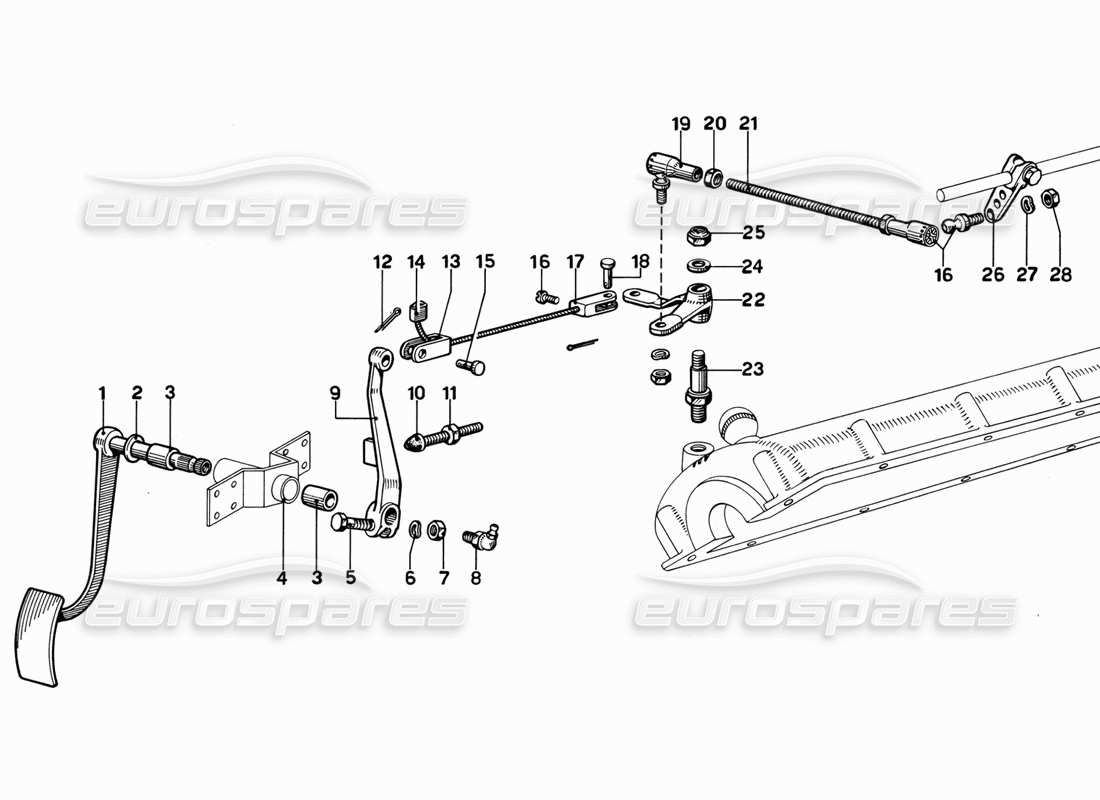

009 - DROSSELPEDAL
Ferrari 365 GT 2+2 (Mechanical) Throttle Pedal Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 19584
BESCHLEUNIGUNGSSTEUERBAUGRUPPE
# 001
MPN: 19589
PEDALBAUGRUPPE
# 002
MPN: 12R2
Scheibe
# 003
MPN: 18575
ZENTRIERDÜBEL
# 004
MPN: 19583
ALLGEMEINE UNTERSTÜTZUNG
# 005
MPN: 6x25-UNI-5737
BOLZEN
# 006
MPN: REG - 6
Scheibe
# 007
MPN: 6 x 1 - UNI 5588
NUSS
# 008
MPN: F 8 fig. 36
SCHMIERENDER
# 009
MPN: 9180643
EXTERNE HEBELBAUGRUPPE
# 010
MPN: 660344
SCHRAUBEN
Ersetzung
Ersetzung
# 011
MPN: 8x1.25 UNI 5588
NUSS
# 012
MPN: C1
SPLIT PIN
Ersetzung
Ersetzung
# 013
MPN: 9180546
GABEL
aus £2,99
aus £2,99
# 014
MPN: 9180646
KABEL- UND HÜLSENBAUGRUPPE .
aus £8,65
aus £8,65
# 015
MPN: 9180547
PIVOT
aus £3,55
aus £3,55
# 016
MPN: 3VR-4x8
SCHRAUBEN
# 017
MPN: 918898
GABEL
# 018
MPN: 18902
PIVOT
aus £11,81
aus £11,81
# 019
MPN: 71801
KOMPLETTES KUGELGELENK
Ersetzung
Ersetzung
# 020
MPN: 6 x 1 - UNI 5588
NUSS
# 021
MPN: 9180636
SPURSTANGE
aus £9,91
aus £9,91
# 022
MPN: 9180635
HEBEL
aus £86,69
aus £86,69
# 023
MPN: 9180634
PIVOT
aus £12,23
aus £12,23
# 024
MPN: REO-10
Scheibe
# 025
MPN: 101240
NUSS
aus £1,35
aus £1,35
# 026
MPN: 9180777
HEBEL
aus £25,52
aus £25,52
# 027
MPN: REG - 6
Scheibe
# 028
MPN: 6 x 1 - UNI 5588
NUSS
