025 - Getriebewelle

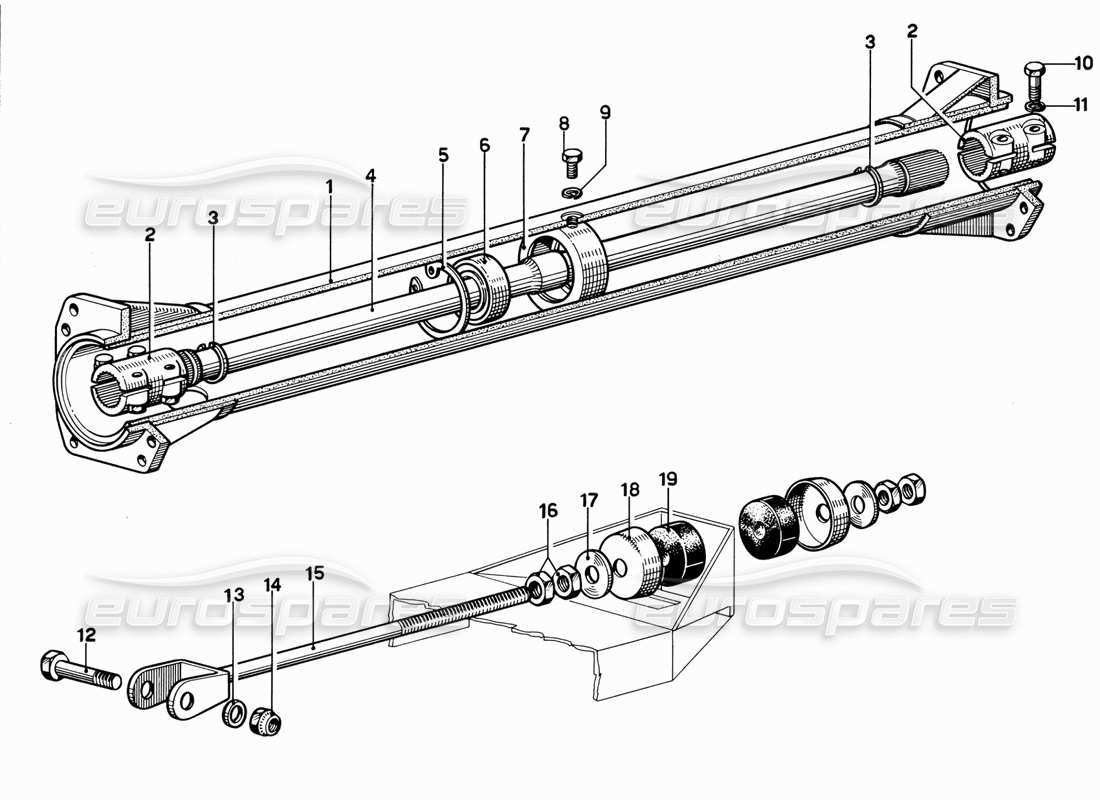

Ferrari 365 GT 2+2 (Mechanical) Transmission Shaft Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 560465
ROHRBAUGRUPPE, DIE DIE BRÜCKE MIT DEM GETRIEBE VERBINDET
aus £407,02
aus £407,02
# 002
MPN: 104141
HÜLSE FÜR SCHAFT
aus £177,22
aus £177,22
Dieses Teil ersetzt die Teilenummer 560461 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 560474
STOPPRING
aus £6,44
aus £6,44
# 004
MPN: 560466
GETRIEBEWELLE
aus £631,37
aus £631,37
# 005
MPN: AAi 55
SEEGER-RING
# 006
MPN: 30L30
Kugellager
# 007
MPN: 560467
UNTERSTÜTZUNG
aus £141,92
aus £141,92
# 008
MPN: 95082
BOLZEN
aus £4,08
aus £4,08
# 009
MPN: REG. 8
Scheibe
Ersetzung
Ersetzung
# 010
MPN: 8x35-UNI-5738
BOLZEN
# 011
MPN: REG. 8
Scheibe
Ersetzung
Ersetzung
# 012
MPN: 12x65-UNI 5737
BOLZEN
# 013
MPN: 12R2
Scheibe
# 014
MPN: 112 MA
NUSS
# 015
MPN: 560470
SPURSTANGE
# 016
MPN: 112x11.25 UNI 558e
NUSS
# 017
MPN: 94781
Scheibe
Ersetzung
Ersetzung
# 018
MPN: 520938
PFANNE
Ersetzung
Ersetzung
# 019
MPN: 100734
GUMMI
(ersetzt: 520641)
aus £43,65
aus £43,65
Dieses Teil ersetzt die Teilenummer 520641
# 019
MPN: 100734
GUMMI
aus £43,65
aus £43,65
Dieses Teil ersetzt die Teilenummer 520641
# 019
MPN: 560471
ANKERSTANGENBAUGRUPPE
aus £111,71
aus £111,71
