042 - Treibstofftanks

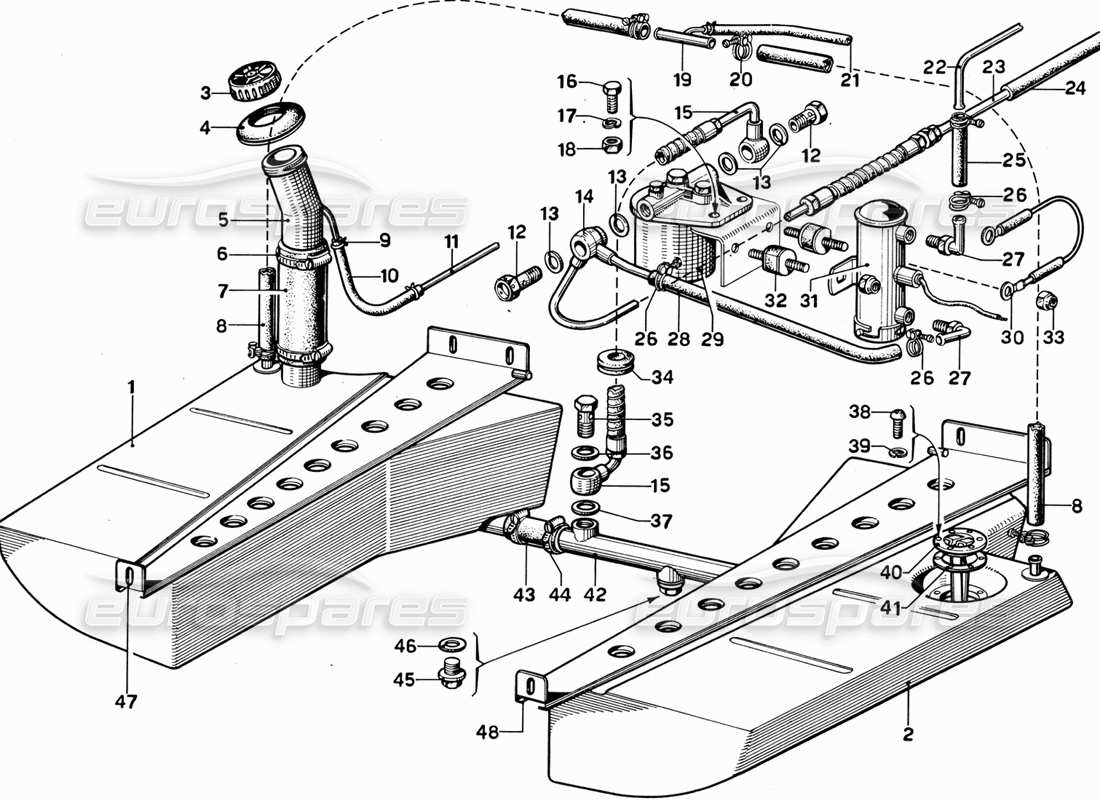

Ferrari 365 GT 2+2 (Mechanical) Fueltanks Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 820741
LINKER TANK
# 002
MPN: 820742
RECHTER TANK
# 003
MPN: 820486
EINFÜLLVERSCHLUSS
aus £181,14
aus £181,14
# 004
MPN: 101465
GUMMIDICHTUNG
aus £45,30
aus £45,30
Dieses Teil ersetzt die Teilenummer 821287 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 820752
UNION
aus £406,27
aus £406,27
# 006
MPN: BS 3628
KLEMME 0 50X70
# 007
MPN: 95111
GUMMIHÜLSE
aus £59,75
aus £59,75
# 008
MPN: 0 16x22x200
VERBINDUNGSSCHLAUCH
# 009
MPN: 94951
FRÜHLING
# 010
MPN: 95018
ÄRMEL
# 011
MPN: 180775
Rücklaufrohr vom Vergaserzulaufrohr zum Tank
# 012
MPN: 95253
UNION
aus £8,55
aus £8,55
# 013
MPN: 92786
Dichtung
Ersetzung
Ersetzung
# 014
MPN: 180742
Schlauchleitung vom Filter zu den Pumpen
aus £119,70
aus £119,70
# 015
MPN: 180772
Flexible Schlauchbaugruppe, die Tanks mit dem Filter verbindet
# 016
MPN: 10x25-UNI 5740
BOLZEN
# 017
MPN: REG. 10
Scheibe
# 018
MPN: 10 x 1,25 - UNI 5588
NUSS
# 019
MPN: 820570
UNION
aus £26,33
aus £26,33
# 020
MPN: Tipo C. 15/16
JUBILÄUMSCLIP
# 021
MPN: 5 x 9 x 3000
ENTLÜFTUNGSSCHLAUCH.
# 022
MPN: 180774
Elektrische Pumpenschlauch-zu-Vergaser-Zulaufschlauchbaugruppe
# 023
MPN: 180773
Starre Schlauchleitung zwischen Filter und mechanischer Pumpe
# 024
MPN: GEMMA 611x15
SCHUTZROHR
# 025
MPN: 95303
ÄRMEL
# 026
MPN: TWO C. 013-14
JUBILÄUMSCLIP
# 027
MPN: 94918
UNION
Ersetzung
Ersetzung
# 028
MPN: 0 gx14x500
Pumpenschlauch.
# 029
MPN: 107486
KRAFTSTOFFFILTERBAUGRUPPE
aus £396,84
aus £396,84
Dieses Teil ersetzt die Teilenummer 103401
# 030
MPN: 34403
ZOPF FÜR MASSE
Ersetzung
Ersetzung
# 031
MPN: 100245
BENZINPUMPE
aus £98,18
aus £98,18
Dieses Teil ersetzt die Teilenummer 105454 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 102947
UNTERSTÜTZUNG
aus £6,17
aus £6,17
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 101239
NUSS
aus £1,60
aus £1,60
# 034
MPN: 820571
KABELTÜLLE
Ersetzung
Ersetzung
# 035
MPN: 95252
UNION
aus £95,96
aus £95,96
# 036
MPN: 10263160
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 92930
# 037
MPN: 95017
Dichtung
Ersetzung
Ersetzung
# 038
MPN: 4 VR 4x10
SCHRAUBEN
# 039
MPN: Reg-4
Scheibe
# 040
MPN: 67.8034.990.0
Kontrolle der Kraftstoffanzeige
Ersetzung
Ersetzung
# 041
MPN: 101462
DICHTUNG ODER DICHTUNG
aus £13,47
aus £13,47
Dieses Teil ersetzt die Teilenummer 820925 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 820740
VERBINDUNGSSCHLAUCH
aus £215,38
aus £215,38
# 043
MPN: 114277
ÄRMEL
aus £70,36
aus £70,36
Dieses Teil ersetzt die Teilenummer 101468 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 95026 - 29/41
Schelle für Tankanschlussschlauch
# 045
MPN: 103974
Ablassschraube
aus £25,70
aus £25,70
Dieses Teil ersetzt die Teilenummer 101477 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 95109
Dichtung
Ersetzung
Ersetzung
# 047
-
HALTERUNG / UNTERSTÜTZUNG
# 048
-
HALTERUNG / UNTERSTÜTZUNG
