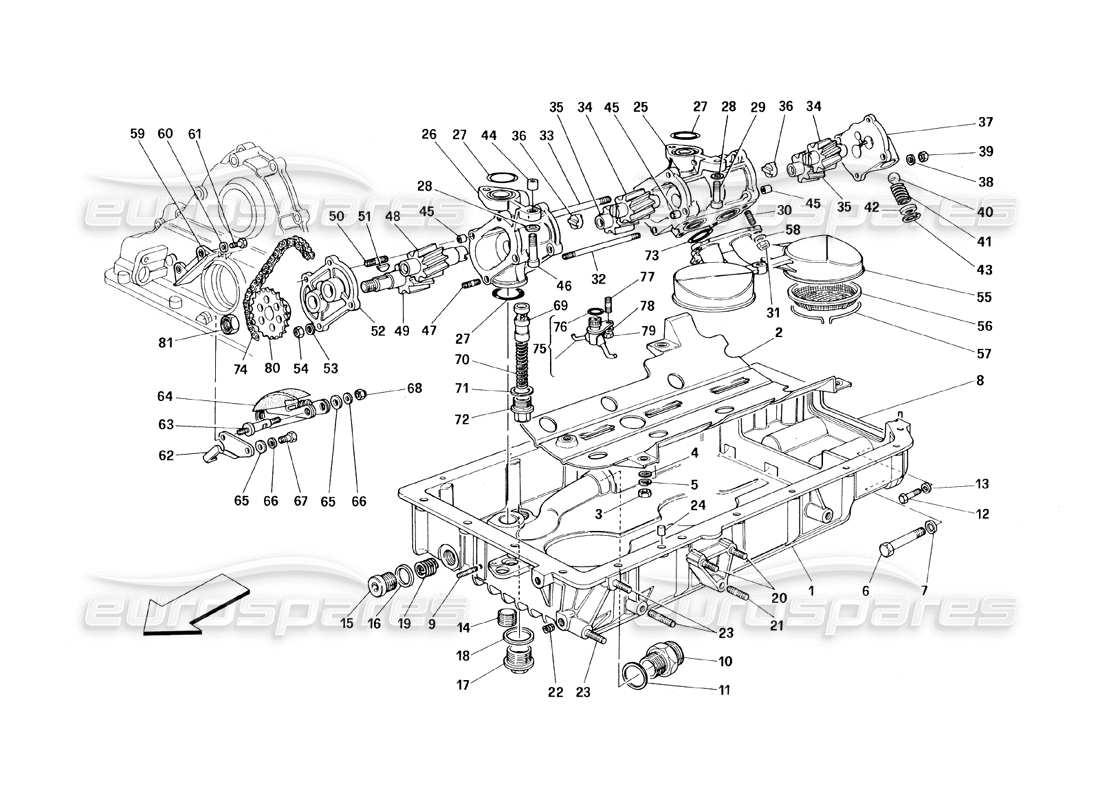

016 - Schmierung – Pumpen und Ölwannen
Ferrari 348 (1993) TB / TS Lubrication - Pumps and Oil Sumps Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 143277
KOMPLETTE ÖLWANNE
aus £465,52
aus £465,52
Dieses Teil ersetzt die Teilenummer 137766, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
-
Ölwanne
Nicht als Ersatzteil. Mit kompletter Ölwanne
# 002
MPN: 149318
Anti-Shaking-Ölpaneel
aus £9,57
aus £9,57
Dieses Teil ersetzt die Teilenummer 137817
# 003
MPN: 16102311
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 16102315
# 004
MPN: 10519624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 006
MPN: 11288021
SCHRAUBEN
Ersetzung
Ersetzung
# 007
MPN: 11190579
Scheibe
aus £0,54
aus £0,54
# 008
MPN: 117036
Dichtung
Gültig für hintere Kurbelgehäuseabdeckung 138257 Tab. 1
aus £5,39
aus £5,39
# 009
MPN: 11001221
ZUCHT
Ersetzung
Ersetzung
# 010
MPN: 138149
UNION
aus £18,16
aus £18,16
# 011
MPN: 144485
Dichtung
aus £22,32
aus £22,32
# 012
MPN: 10902724
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 10902721, die wir auf Lager haben
# 013
MPN: 12601374
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 014
MPN: 163528
GEWINDESTECKER
aus £2,44
aus £2,44
Dieses Teil ersetzt die Teilenummer 10268450 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 10275011
Stecker
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 10261860
Dichtung
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10279550, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 017
MPN: 133284
GEWINDESTECKER
aus £56,42
aus £56,42
# 018
MPN: 144485
Dichtung
aus £22,32
aus £22,32
# 019
MPN: 112254
GEWINDEEINSATZ
aus £2,44
aus £2,44
# 020
MPN: 12354524
ZUCHT
aus £17,46
aus £17,46
Dieses Teil ersetzt die Teilenummer 12354521
# 021
MPN: 13543121
ZUCHT
Ersetzung
Ersetzung
# 022
MPN: 13525770
GEWINDEEINSATZ
aus £1,67
aus £1,67
Dieses Teil ersetzt die Teilenummer 103830
# 023
MPN: 12354524
ZUCHT
aus £16,98
aus £16,98
Dieses Teil ersetzt die Teilenummer 12354521
# 024
MPN: 102725
DÜBEL
aus £0,67
aus £0,67
# 024
MPN: 143276

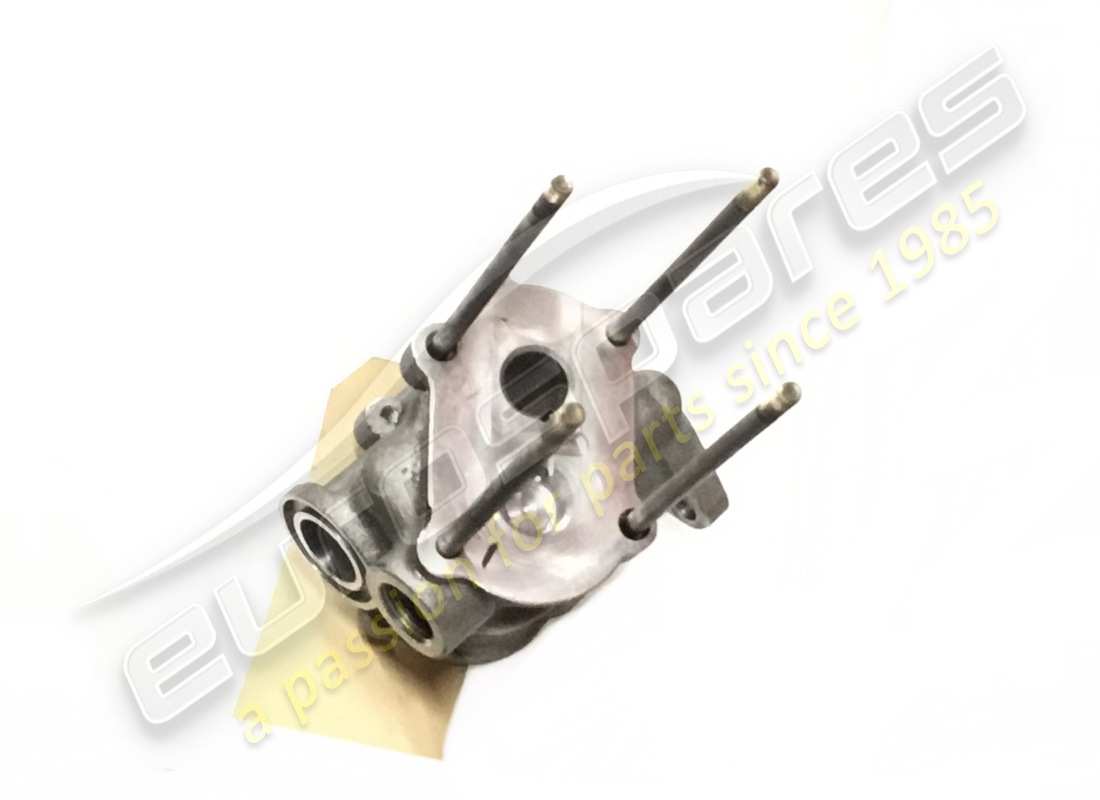

RÜCKGEWINNUNGSPUMPENKÖRPER MIT STEHSCHRAUBEN
aus £650,00
aus £650,00
Dieses Teil ersetzt die Teilenummer 132435 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
RÜCKGEWINNUNGSPUMPENKÖRPER MIT STEHSCHRAUBEN Genuine Ferrari Teil – Gebraucht auf Lager
abgeschlossen (entfernt aus 355 5.2 Engine-Nummer 48537)
abgeschlossen (entfernt aus 355 5.2 Engine-Nummer 48537)
# 025
-
RÜCKGEWINNUNGSPUMPENKÖRPER
Nicht als Ersatzteil Mit der Baugruppe 143276
# 025
MPN: 143479
FÖRDERPUMPENKÖRPER MIT STEHENBOLZEN
Gültig bis Motor-Nr. 24719
aus £398,24
aus £398,24
Dieses Teil ersetzt die Teilenummer 132433 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 149530
FÖRDERPUMPENKÖRPER MIT STEHENBOLZEN
Gültig ab Motor-Nr. 24720
aus £911,36
aus £911,36
Dieses Teil ersetzt die Teilenummer 145327
# 026
-
FÖRDERPUMPENKÖRPER
Nicht als Ersatzteil - Mit der Baugruppe 143479 und 149530
# 027
MPN: 133939
ODER DICHTUNG
aus £0,54
aus £0,54
# 028
MPN: 11198079
Scheibe
aus £1,20
aus £1,20
Dieses Teil ersetzt die Teilenummer 11198070
# 029
MPN: 14306421
SCHRAUBEN
Ersetzung
Ersetzung
# 030
MPN: 13540821
ZUCHT
Ersetzung
Ersetzung
# 031
MPN: 132877
NUSS
aus £1,65
aus £1,65
Dieses Teil ersetzt die Teilenummer 67190100
# 032
MPN: 133842
ZUCHT
aus £1,68
aus £1,68
# 033
MPN: 133843
ZUCHT
aus £0,85
aus £0,85
# 034
MPN: 132458
ANTRIEBSZAHNRAD
aus £121,11
aus £121,11
# 035
MPN: 132460
ANGETRIEBENES ZAHNRAD
aus £374,36
aus £374,36
# 036
MPN: 109309
KUPPLUNG
aus £9,24
aus £9,24
# 037
MPN: 132436
ABDECKUNG DER RÜCKWÄRTSPUMPE
aus £74,55
aus £74,55
# 038
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 134041
NUSS
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 15896221
# 040
MPN: 121306
BALL
aus £2,11
aus £2,11
# 041
MPN: 109980
FRÜHLING
aus £15,47
aus £15,47
# 042
MPN: 132772
ABSTANDSHALTER
Ersetzung
Ersetzung
# 043
MPN: 11057876
SEEGER-RING
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11057875
# 044
MPN: 102704
DÜBEL
aus £1,90
aus £1,90
Dieses Teil ersetzt die Teilenummer 500805
# 045
MPN: 102725
DÜBEL
aus £0,66
aus £0,66
# 046
MPN: 14306521
SCHRAUBEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14306426
# 047
MPN: 13540821
ZUCHT
Ersetzung
Ersetzung
# 048
MPN: 181862
ANGETRIEBENES ZAHNRAD
aus £308,30
aus £308,30
Dieses Teil ersetzt die Teilenummer 132456
# 049
MPN: 132454
ANTRIEBSZAHNRAD
aus £418,41
aus £418,41
# 050
MPN: 13541021
ZUCHT
Ersetzung
Ersetzung
# 051
MPN: 10205820
Schlüssel
aus £0,94
aus £0,94
# 052
MPN: 132434
VORDERSEITE
aus £51,90
aus £51,90
# 053
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 134041
NUSS
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 15896221
# 055
MPN: 132371
RÜCKGEWINNUNGSPUMPENSCHWIMMER
Gültig bis Motor-Nr. 26715 Gültig bis zur Erschöpfung des Vorrats
aus £187,09
aus £187,09
# 055
MPN: 143797
RÜCKGEWINNUNGSPUMPENSCHWIMMER
Gültig ab Motor-Nr. 26716 Gültig nach Erschöpfung des Lagerbestands von 132371
aus £57,10
aus £57,10
Dieses Teil ersetzt die Teilenummer 132371, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 122429
Filter
Gültig ab Motor-Nr. 26716 Gültig für Pumpenschwimmer 143797
aus £5,75
aus £5,75
# 057
MPN: 103944
FILTERDICHTUNGSRING
Gültig ab Motor-Nr. 26716 Gültiger Torpumpenschwimmer 143797
aus £38,92
aus £38,92
Dieses Teil ersetzt die Teilenummer 24124 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 12604279
Scheibe
Gültig ab Motor-Nr. 26716 Gültig für Pumpenschwimmer 143797
aus £0,53
aus £0,53
# 059
MPN: 136039
FESTE SPANNUNG
aus £39,63
aus £39,63
# 060
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 061
MPN: 10902324
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 062
MPN: 133093
KLEINER TELLER
Gültig bis zur Erschöpfung des Vorrats
aus £17,85
aus £17,85
# 062
MPN: 155833
KLEINER TELLER
Gültig nach Erschöpfung des Lagerbestands von 133093
aus £25,47
aus £25,47
Dieses Teil ersetzt die Teilenummer 133093, die wir auf Lager haben
# 063
MPN: 134263
ZUCHT
aus £88,74
aus £88,74
# 064
MPN: 185577
KETTENSPANNER
aus £103,81
aus £103,81
Dieses Teil ersetzt die Teilenummer 169596 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 065
MPN: 12646601
Scheibe
aus £0,71
aus £0,71
# 066
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 10902211
SCHRAUBEN
aus £0,53
aus £0,53
# 068
MPN: 131837
NUSS
aus £3,13
aus £3,13
# 069
MPN: 129324
REGISTRIEREN
aus £255,89
aus £255,89
# 071
MPN: 10257460
Dichtung
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 94702
# 072
MPN: 129322
DRUCKVENTILKAPPE
aus £2,82
aus £2,82
# 073
MPN: 133938
ODER DICHTUNG
aus £0,68
aus £0,68
# 074
MPN: 133089
STEUERKETTE DER ÖLPUMPE
aus £12,97
aus £12,97
# 075
MPN: 137607
MEHRFACHGEWERKSCHAFT
aus £117,10
aus £117,10
# 077
MPN: 11000821
ZUCHT
aus £0,71
aus £0,71
# 078
MPN: 11199279
Scheibe
aus £0,71
aus £0,71
# 079
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 080
MPN: 132462
ÄUSSERES ZAHNRAD
aus £16,35
aus £16,35
# 081
MPN: 132876
NUSS
aus £17,30
aus £17,30
Dieses Teil ersetzt die Teilenummer 169183
-tb-_-ts-part-diagram-017.webp "FERRARI 348 (1993) TB / TS SCHMIERSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-018.webp "FERRARI 348 (1993) TB / TS KÜHLSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-019.webp "FERRARI 348 (1993) TB / TS KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-020.webp "FERRARI 348 (1993) TB / TS WASSERPUMPE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-021.webp "FERRARI 348 (1993) TB / TS KUPPLUNG – BEDIENELEMENTE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-021a.webp "FERRARI 348 (1993) TB / TS KUPPLUNG – EINZEL- UND DOPPELSCHEIBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-022.webp "FERRARI 348 (1993) TB / TS KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-022a.webp "FERRARI 348 (1993) TB / TS KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-023.webp "FERRARI 348 (1993) TB / TS GETRIEBE – DIFFERENTIALGEHÄUSE UND ZWISCHENGEHÄUSE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-024.webp "FERRARI 348 (1993) TB / TS GETRIEBEABDECKUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-025.webp "FERRARI 348 (1993) TB / TS HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-026.webp "FERRARI 348 (1993) TB / TS WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-027.webp "FERRARI 348 (1993) TB / TS INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-028.webp "FERRARI 348 (1993) TB / TS ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-029.webp "FERRARI 348 (1993) TB / TS DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-030.webp "FERRARI 348 (1993) TB / TS BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-030a.webp "FERRARI 348 (1993) TB / TS GASPEDAL UND BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-031.webp "FERRARI 348 (1993) TB / TS HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-tb-_-ts-part-diagram-032.webp "FERRARI 348 (1993) TB / TS BREMSSYSTEM (MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-tb-_-ts-part-diagram-033.webp "FERRARI 348 (1993) TB / TS BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-034.webp "FERRARI 348 (1993) TB / TS HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-035.webp "FERRARI 348 (1993) TB / TS LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-036.webp "FERRARI 348 (1993) TB / TS LENKSÄULE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-037.webp "FERRARI 348 (1993) TB / TS VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-037a.webp "FERRARI 348 (1993) TB / TS VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-038.webp "FERRARI 348 (1993) TB / TS VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-039.webp "FERRARI 348 (1993) TB / TS HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-039a.webp "FERRARI 348 (1993) TB / TS HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-040.webp "FERRARI 348 (1993) TB / TS HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-041.webp "FERRARI 348 (1993) TB / TS RÄDER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-042.webp "FERRARI 348 (1993) TB / TS STROMGENERATOR - BATTERIE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-042a.webp "FERRARI 348 (1993) TB / TS STROMGENERATOR - ANLASSER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-043.webp "FERRARI 348 (1993) TB / TS KLIMAKOMPRESSOR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-044.webp "FERRARI 348 (1993) TB / TS AUSRÜSTUNG - HORIZONTALE TASCHE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-044a.webp "FERRARI 348 (1993) TB / TS AUSRÜSTUNG - VERTIKALE TASCHE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-101.webp "FERRARI 348 (1993) TB / TS KÖRPER – ALLGEMEINE EINHEITEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-102.webp "FERRARI 348 (1993) TB / TS VORDERTEILSTRUKTUREN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-103.webp "FERRARI 348 (1993) TB / TS ZENTRALE TEILSTRUKTUREN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-104.webp "FERRARI 348 (1993) TB / TS RAHMEN - HINTERTEILELEMENTE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-105.webp "FERRARI 348 (1993) TB / TS DACH – AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-106.webp "FERRARI 348 (1993) TB / TS KAROSSERIE – AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-107.webp "FERRARI 348 (1993) TB / TS ISOLIERUNGEN IM FAHRGASTRAUM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-107a.webp "FERRARI 348 (1993) TB / TS ISOLIERUNGEN IM FAHRGASTRAUM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-108.webp "FERRARI 348 (1993) TB / TS TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-108a.webp "FERRARI 348 (1993) TB / TS TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-109.webp "FERRARI 348 (1993) TB / TS TEPPICHE IN DEN VORDERFÄCHERN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-110.webp "FERRARI 348 (1993) TB / TS DACHVERKLEIDUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-110a.webp "FERRARI 348 (1993) TB / TS DACHVERKLEIDUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-111.webp "FERRARI 348 (1993) TB / TS FRONTHAUBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-112.webp "FERRARI 348 (1993) TB / TS ÖFFNUNGSVORRICHTUNG FÜR DIE FRONTHAUBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-113.webp "FERRARI 348 (1993) TB / TS HECKHAUBE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-114.webp "FERRARI 348 (1993) TB / TS ÖFFNUNGSVORRICHTUNGEN FÜR HECKHAUBE UND GASTÜR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-115.webp "FERRARI 348 (1993) TB / TS TÜREN – RAHMEN UND RÜCKSPIEGEL TEILEDIAGRAMM")
-tb-_-ts-part-diagram-116.webp "FERRARI 348 (1993) TB / TS TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-117.webp "FERRARI 348 (1993) TB / TS TÜREN - GLASHEBEVORRICHTUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-118.webp "FERRARI 348 (1993) TB / TS TÜREN – INNENVERKLEIDUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-119.webp "FERRARI 348 (1993) TB / TS FRONTSTOßSTANGE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-120.webp "FERRARI 348 (1993) TB / TS HINTERE STOßSTANGE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-121.webp "FERRARI 348 (1993) TB / TS GLÄSER UND DICHTUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-122.webp "FERRARI 348 (1993) TB / TS SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-122a.webp "FERRARI 348 (1993) TB / TS SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-122b.webp "FERRARI 348 (1993) TB / TS SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-122c.webp "FERRARI 348 (1993) TB / TS SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-122d.webp "FERRARI 348 (1993) TB / TS PASSIVES SICHERHEITSGURTSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-123.webp "FERRARI 348 (1993) TB / TS TUNNEL - RAHMEN UND ZIERLEISTEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-123a.webp "FERRARI 348 (1993) TB / TS TUNNEL - RAHMEN UND ZIERLEISTEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-124.webp "FERRARI 348 (1993) TB / TS TUNNEL - ZUBEHÖR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-124a.webp "FERRARI 348 (1993) TB / TS TUNNEL - ZUBEHÖR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-125.webp "FERRARI 348 (1993) TB / TS TUNNEL - ZUBEHÖR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-125a.webp "FERRARI 348 (1993) TB / TS TUNNEL - ZUBEHÖR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-126.webp "FERRARI 348 (1993) TB / TS ARMATURENBRETT - STRUKTUR UND TRÄGER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-126a.webp "FERRARI 348 (1993) TB / TS ARMATURENBRETT – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-126b.webp "FERRARI 348 (1993) TB / TS ARMATURENBRETT - STRUKTUR UND TRÄGER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-126c.webp "FERRARI 348 (1993) TB / TS ARMATURENBRETT – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-tb-_-ts-part-diagram-127.webp "FERRARI 348 (1993) TB / TS INSTRUMENTE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-128.webp "FERRARI 348 (1993) TB / TS VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-129.webp "FERRARI 348 (1993) TB / TS LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-130.webp "FERRARI 348 (1993) TB / TS SCHEIBENWISCHER UND BEWEGUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-131.webp "FERRARI 348 (1993) TB / TS SCHEIBE UND HÖRNER TEILEDIAGRAMM")
-tb-_-ts-part-diagram-132.webp "FERRARI 348 (1993) TB / TS ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-132a.webp "FERRARI 348 (1993) TB / TS ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-133.webp "FERRARI 348 (1993) TB / TS ELEKTRISCHE SCHALTTAFELN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-134.webp "FERRARI 348 (1993) TB / TS VERDAMPFEREINHEIT UND BELÜFTUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-tb-_-ts-part-diagram-135.webp "FERRARI 348 (1993) TB / TS KLIMAANLAGE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-001.webp "FERRARI 348 (1993) TB / TS KURBELGEHÄUSE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-002.webp "FERRARI 348 (1993) TB / TS KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-003.webp "FERRARI 348 (1993) TB / TS TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-tb-_-ts-part-diagram-004.webp "FERRARI 348 (1993) TB / TS TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-tb-_-ts-part-diagram-005.webp "FERRARI 348 (1993) TB / TS TIMING – STÖßEL TEILEDIAGRAMM")
-tb-_-ts-part-diagram-006.webp "FERRARI 348 (1993) TB / TS TIMING – KONTROLLEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-007.webp "FERRARI 348 (1993) TB / TS LUFTEINSPRITZUNG - ZÜNDUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-007a.webp "FERRARI 348 (1993) TB / TS LUFTEINSPRITZUNG - ZÜNDUNG TEILEDIAGRAMM")
-tb-_-ts-part-diagram-008.webp "FERRARI 348 (1993) TB / TS LUFTINJEKTIONSGERÄT TEILEDIAGRAMM")
-tb-_-ts-part-diagram-008a.webp "FERRARI 348 (1993) TB / TS LUFTINJEKTIONSGERÄT TEILEDIAGRAMM")
-tb-_-ts-part-diagram-009.webp "FERRARI 348 (1993) TB / TS KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-010.webp "FERRARI 348 (1993) TB / TS TREIBSTOFFTANK TEILEDIAGRAMM")
-tb-_-ts-part-diagram-011.webp "FERRARI 348 (1993) TB / TS BENZIN-ENTLÜFTUNGSSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-011a.webp "FERRARI 348 (1993) TB / TS ANTIVERDUNSTUNGSGERÄT TEILEDIAGRAMM")
-tb-_-ts-part-diagram-012.webp "FERRARI 348 (1993) TB / TS KRÜMMER UND LUFTEINLASS TEILEDIAGRAMM")
-tb-_-ts-part-diagram-012a.webp "FERRARI 348 (1993) TB / TS VERTEILER UND ABDECKUNGEN TEILEDIAGRAMM")
-tb-_-ts-part-diagram-012b.webp "FERRARI 348 (1993) TB / TS LUFTEINLASS TEILEDIAGRAMM")
-tb-_-ts-part-diagram-013.webp "FERRARI 348 (1993) TB / TS DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-tb-_-ts-part-diagram-014.webp "FERRARI 348 (1993) TB / TS ABGASSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-014a.webp "FERRARI 348 (1993) TB / TS ABGASSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-014b.webp "FERRARI 348 (1993) TB / TS ABGASSYSTEM TEILEDIAGRAMM")
-tb-_-ts-part-diagram-015.webp "FERRARI 348 (1993) TB / TS BLOW-BY-SYSTEM TEILEDIAGRAMM")
