131 - Scheibe und Hörner

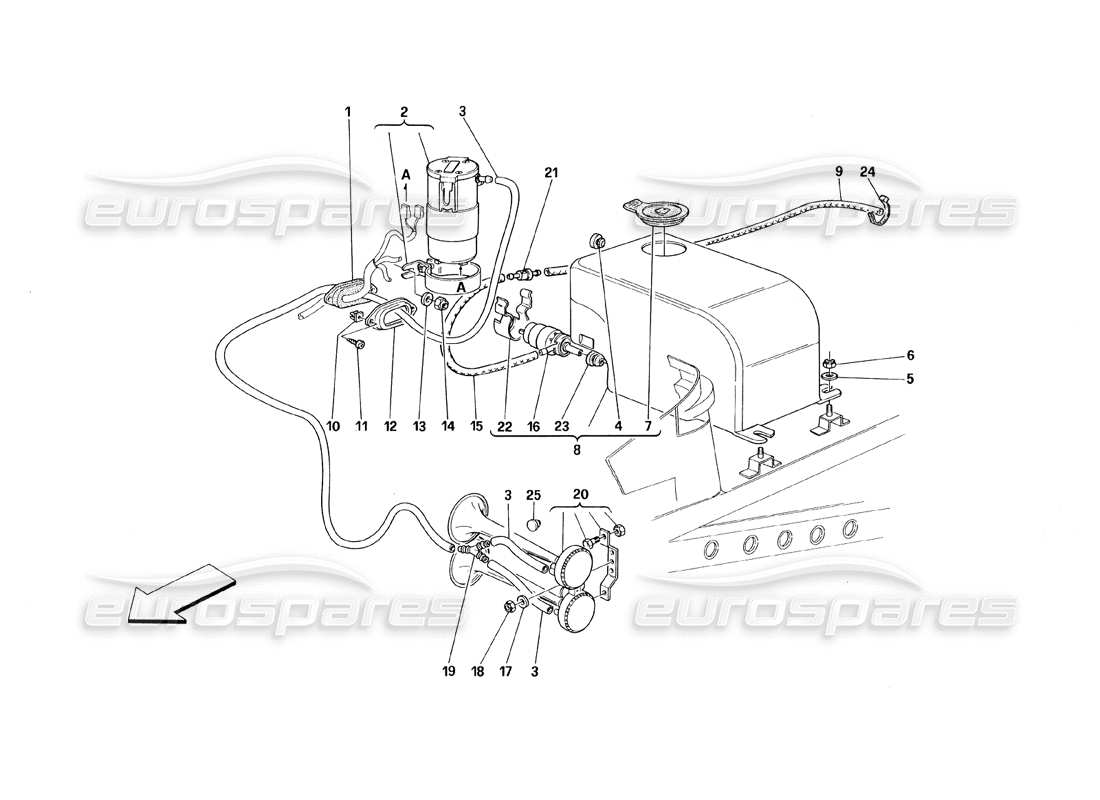

Ferrari 348 (1993) TB / TS Glass Washer and Horns Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 154759
Spanndichtung
aus £6,69
aus £6,69
# 002
MPN: 225757
VOLLSTÄNDIGER ELEKTROKOMPRESSOR
aus £125,00
aus £125,00
Dieses Teil ersetzt die Teilenummer 139920
# 003
MPN: 142200
VERBINDUNG VOM KOMPRESSOR ZU DEN HÖRERN
aus £5,09
aus £5,09
# 004
MPN: 63291000
KAPPE FÜR Scheibe
aus £0,93
aus £0,93
# 005
MPN: 12647701
Scheibe
aus £0,53
aus £0,53
# 006
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 007
MPN: 63291100
GLASWASCHBEUTEL- Scheibe
aus £2,06
aus £2,06
# 008
MPN: 62536400
KOMPLETTER SCHEIBENWISCHERBEHÄLTER
aus £132,08
aus £132,08
# 009
MPN: 62834400
ROHR VOM VENTIL ZUM ANSCHLUSS
aus £11,90
aus £11,90
# 010
MPN: 14211686
BLOCK
aus £0,47
aus £0,47
# 011
MPN: 15517201
SCHRAUBEN
aus £0,47
aus £0,47
# 012
MPN: 139943
DICHTUNGSSCHUTZ
aus £23,05
aus £23,05
# 013
MPN: 12646724
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 015
MPN: 62829000
ROHR VON DER PUMPE ZUM VENTIL
aus £1,60
aus £1,60
# 016
MPN: 61535400
WISCHERPUMPE
aus £155,06
aus £155,06
# 017
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 019
MPN: 60741100
3-WAYS UNION
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 61741100
# 020
MPN: 60665500
HÖRNER
Verwendung: 189428
Ersetzung
Ersetzung
# 020
MPN: 60842900
HÖRNER – ALS PAAR VERKAUFT
Gültig für CH
aus £94,61
aus £94,61
# 021
MPN: 50332402
RÜCKSCHLAGVENTIL
aus £39,63
aus £39,63
# 022
MPN: 63290800
BEFESTIGUNGSFEDER DER PUMPE
aus £22,14
aus £22,14
# 023
MPN: 63290900
BUCHSE
aus £0,80
aus £0,80
# 024
MPN: 145855
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14560287 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 139521
Stecker
aus £0,47
aus £0,47
