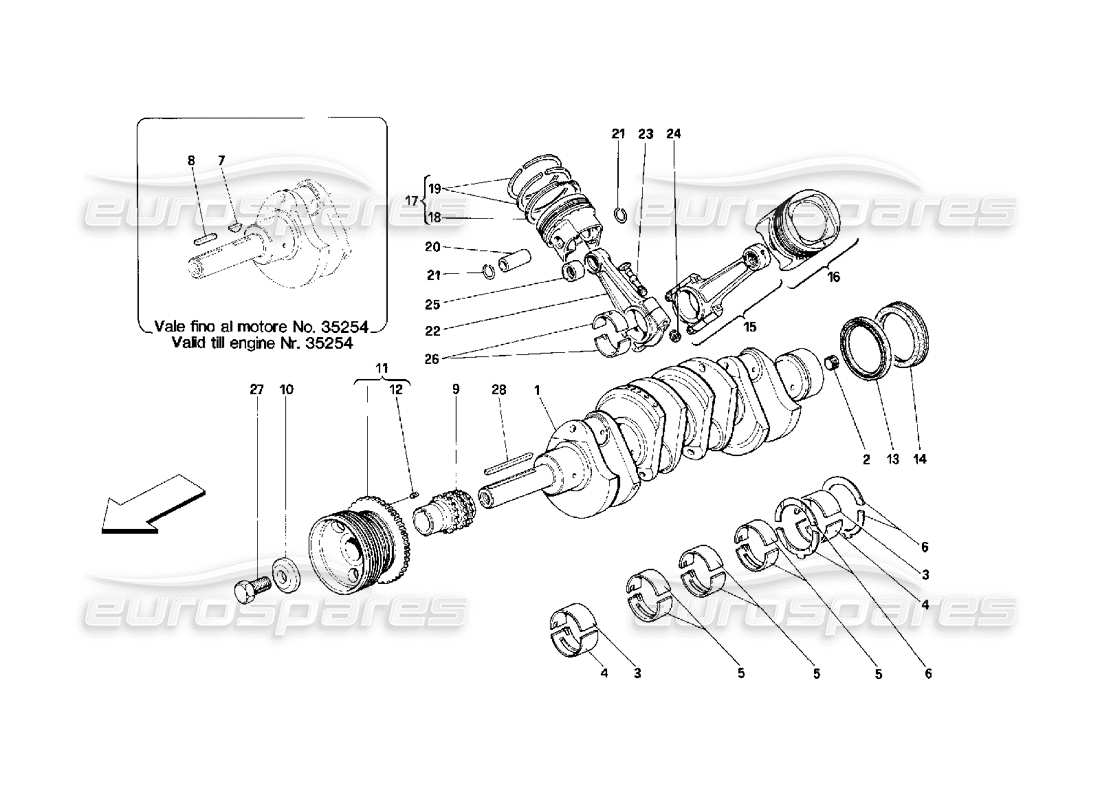

002 - Kurbelwelle, Pleuel und Kolben
Ferrari 348 (2.7 Motronic) Crankshaft, Conrods And Pistons Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 138193
Kurbelwelle
aus £1.513,69
aus £1.513,69
# 002
MPN: 163528
GEWINDESTECKER
aus £2,44
aus £2,44
Dieses Teil ersetzt die Teilenummer 10268450 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 100118
OBERE HAUPTLAGERSCHALE STANDARD
aus £44,37
aus £44,37
Dieses Teil ersetzt die Teilenummer 9100035
# 003
MPN: 100119
Obere Hauptlagerschale 1ST Untermaß 0.254MM
aus £82,13
aus £82,13
# 003
MPN: 100120
Obere Hauptlagerschale 2ND Untermaß 0.508MM
aus £28,94
aus £28,94
# 004
MPN: 100122
UNTERE HAUPTLAGERSCHALE STANDARD
aus £46,29
aus £46,29
Dieses Teil ersetzt die Teilenummer 9100602
# 004
MPN: 100123
UNTERE HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £76,44
aus £76,44
# 004
MPN: 100124
UNTERE HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £34,49
aus £34,49
# 005
MPN: 104023
HAUPTLAGERSCHALE STANDARD
aus £29,30
aus £29,30
Dieses Teil ersetzt die Teilenummer 108876 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 104024
HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £33,48
aus £33,48
# 005
MPN: 104025
HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £34,48
aus £34,48
# 006
MPN: 100146
ANSCHLUSSSCHEIBEN-SATZ STD
paarweise verkauft -
aus £24,35
aus £24,35
Dieses Teil ersetzt die Teilenummer 10345 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 100147
ANSCHLUSSSCHEIBEN (2ND ÜBERGRÖSSE)
aus £15,36
aus £15,36
Dieses Teil ersetzt die Teilenummer 4153187/C
# 006
MPN: 113984
SHIM
- 1st ÜBERGRÖSSE mm. 0,127
aus £51,29
aus £51,29
# 007
MPN: 10206020
Schlüssel
- Bis Lok Nr. 35254
aus £1,52
aus £1,52
# 008
MPN: 14723320
Schlüssel
- Bis Lok Nr. 35254
aus £1,43
aus £1,43
# 009
MPN: 132807
Timing-Getriebe
aus £60,27
aus £60,27
# 010
MPN: 138792
Scheibe
aus £2,89
aus £2,89
Dieses Teil ersetzt die Teilenummer 102775, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 153030
ZAHNRAD UND RIEMENSCHEIBE
aus £467,04
aus £467,04
Dieses Teil ersetzt die Teilenummer 138524, die wir auf Lager haben
# 012
MPN: 10841010
DÜBEL
aus £1,04
aus £1,04
# 013
MPN: OILK348
MOTORÖLDICHTUNGSSATZ
Das Original-Öldichtungsset besteht aus: x1 183581 / x1 133628 / x4 134714 / x4 117275 / x1 149917
# 014
MPN: 183581
Hintere Hauptöldichtung
aus £103,81
aus £103,81
Dieses Teil ersetzt die Teilenummer 148671 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 109738/U

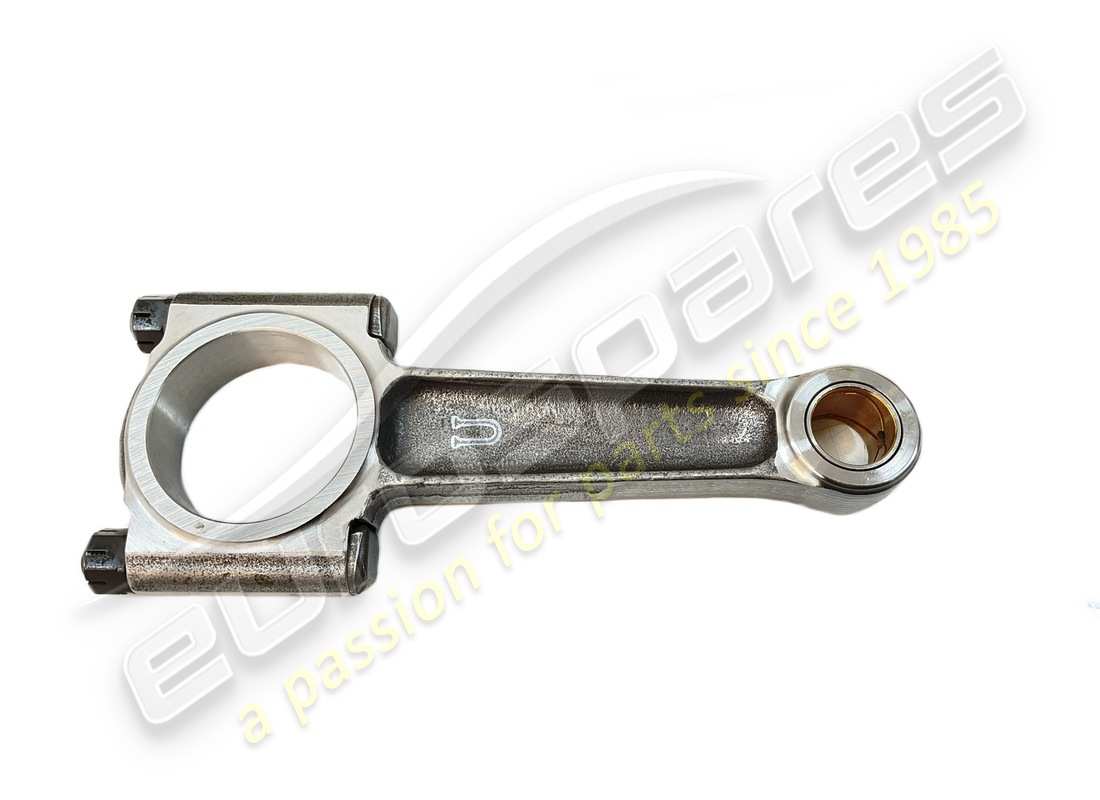

Pleuelstange
aus £230,00
aus £230,00
# 015
MPN: 156535
KOMPLETTE PLEUELSTANGE UND KAPPE
- Nicht für USA und CDN
aus £59,41
aus £59,41
# 016
MPN: 137980

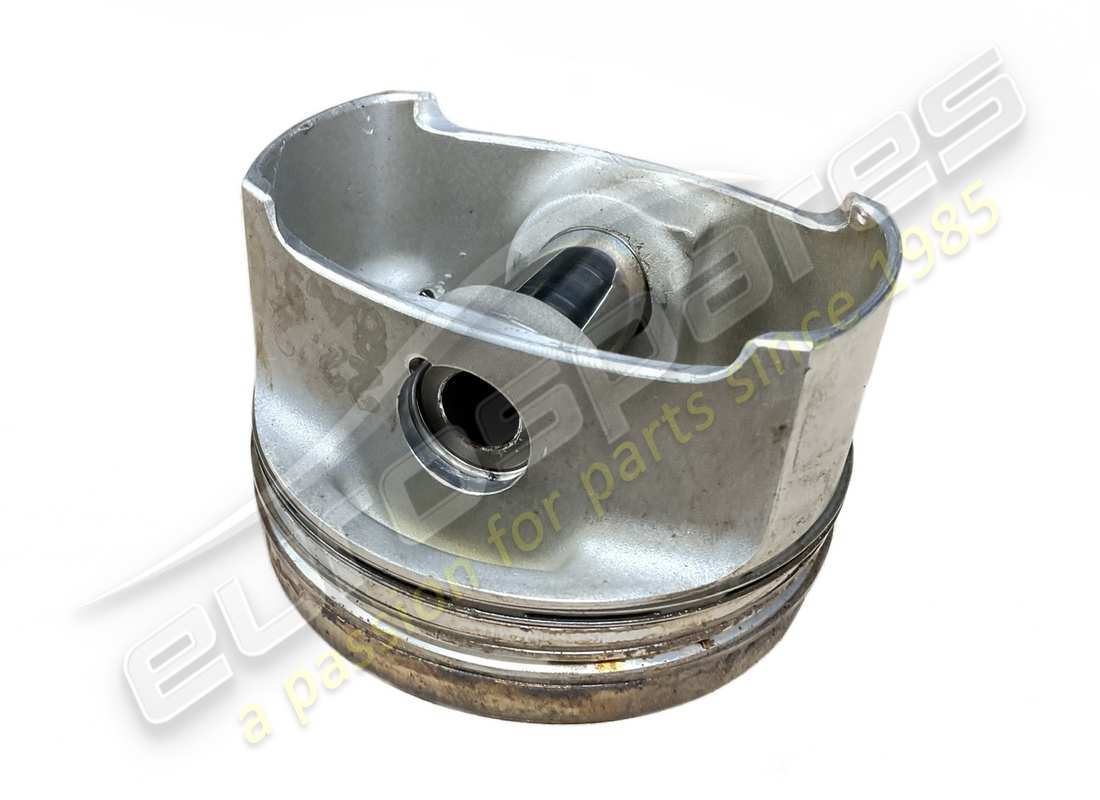

KOLBEN MIT RINGEN
- Gültig für USA und CDN
aus £595,00
aus £595,00
# 016
MPN: 157807

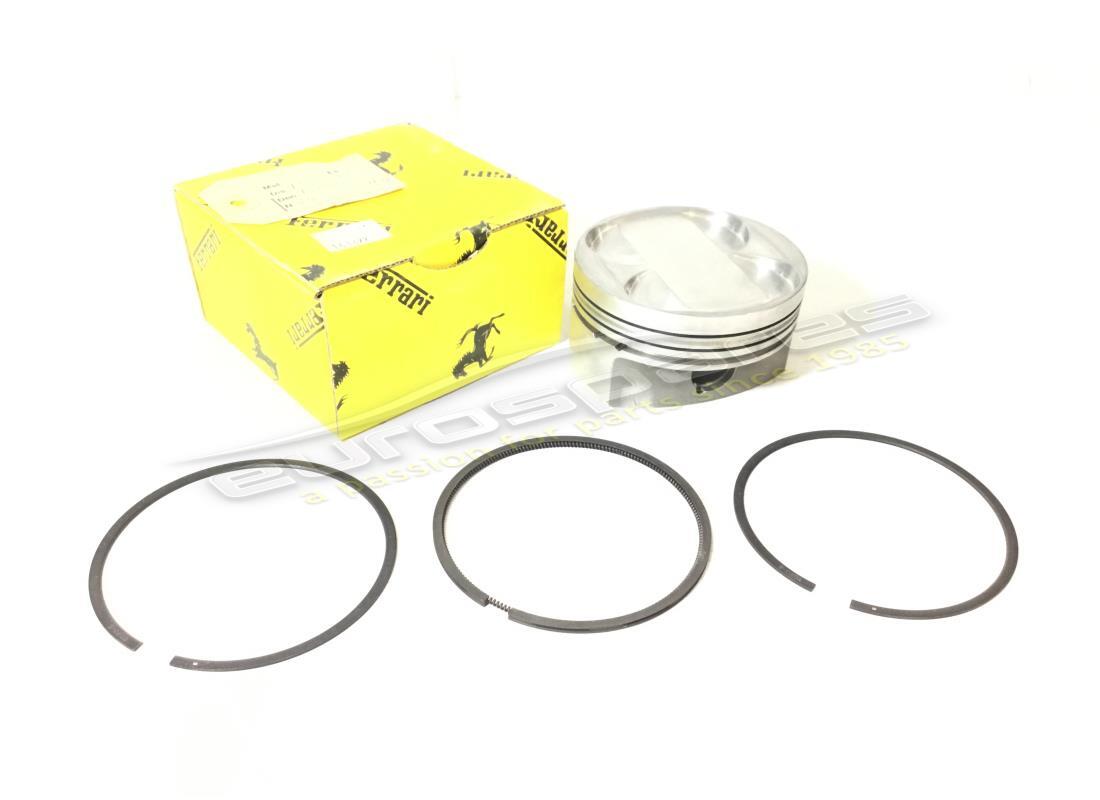

KOLBEN MIT RINGEN
- Nicht für USA und CDN
aus £1.117,61
aus £1.117,61
Dieses Teil ersetzt die Teilenummer 156532
# 016
MPN: 163399
348 GT-KOLBEN & -RINGE
Gültig für 348GT Michelotto Comp.
aus £953,85
aus £953,85
# 017
MPN: 132959

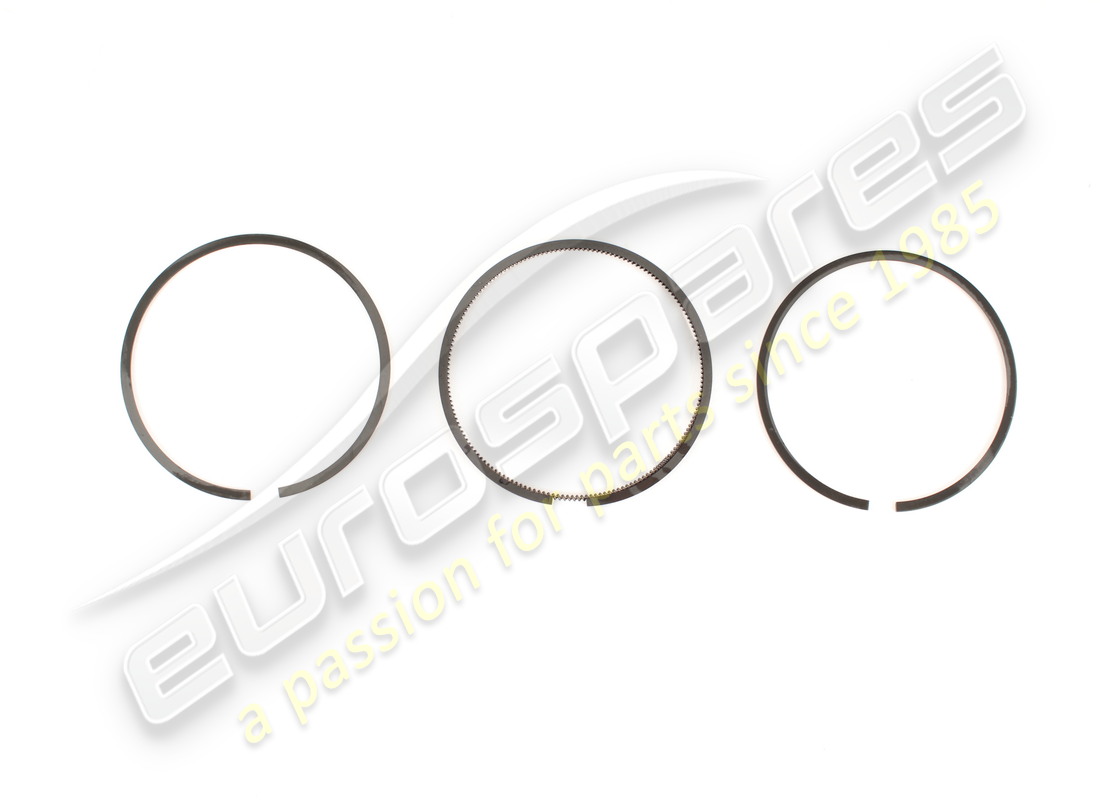

KOLBENRINGE SET
aus £114,78
aus £114,78
Dieses Teil ersetzt die Teilenummer 132773
# 018
-
ROF-ÖLABSCHEIBERRING (3RD NUTTE)
- Nicht als Ersatzteil - Bei kompletter Serie 132959
# 019
-
AC-DICHTUNGSRING (1ST UND 2ND NUT)
- Nicht als Ersatzteil - Bei kompletter Serie 132959
# 020
MPN: 119537

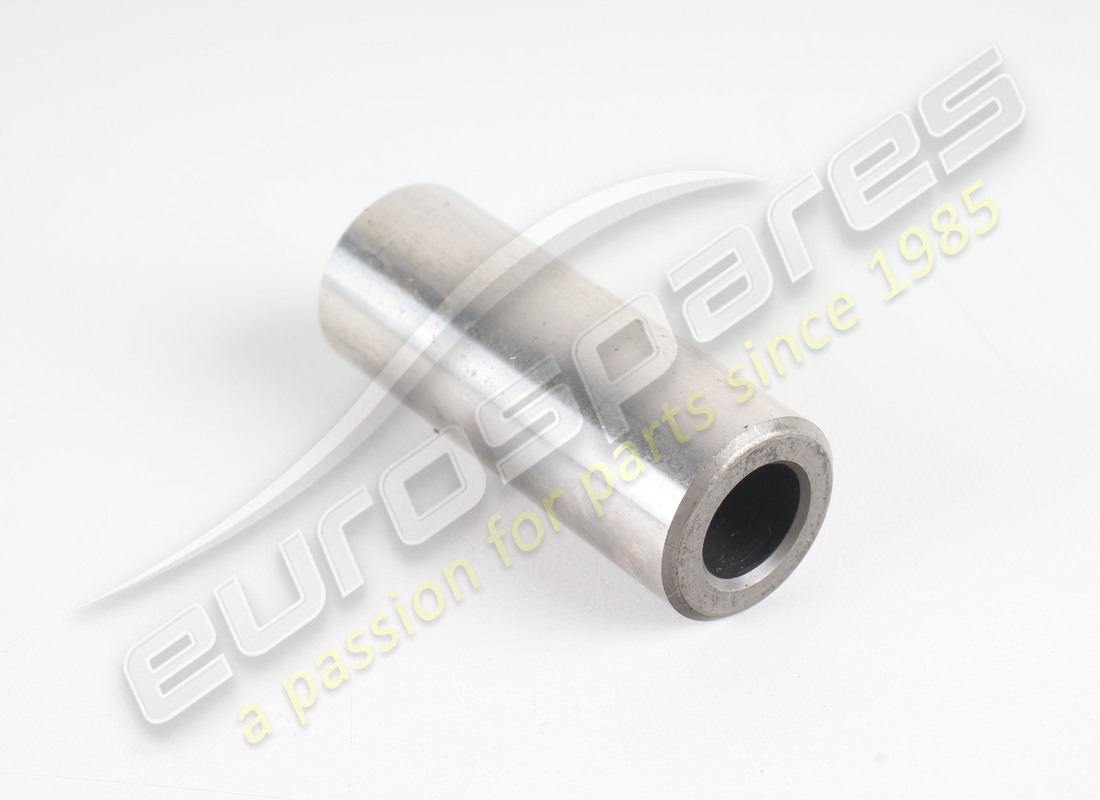

STIFT
- Gültig für USA und CDN
aus £34,44
aus £34,44
# 020
MPN: 157649
STIFT
- Nicht für USA und CDN
aus £27,31
aus £27,31
# 021
MPN: 100174
Kolbenbolzen-Sicherungsring
aus £3,65
aus £3,65
Dieses Teil ersetzt die Teilenummer 14594
# 021
MPN: 157873
STOPPRING
- Nicht für USA und CDN
aus £6,68
aus £6,68
# 022
-
PLEUELSTANGE MIT KAPPE
- Nicht als Ersatzteil - Mit der Baugruppe 156535
# 023
MPN: 100156
PLEUEL-BEFESTIGUNGSSCHRAUBE
aus £17,53
aus £17,53
Dieses Teil ersetzt die Teilenummer 140020 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 104011
BEFESTIGUNGSMUTTER DER PLEUELSTANGE
aus £10,11
aus £10,11
Dieses Teil ersetzt die Teilenummer 14511, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 107100
KLEINE ENDBUCHSE
aus £25,36
aus £25,36
Dieses Teil ersetzt die Teilenummer 100155 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 100151
PLEUELLAGER +10
(1st Untermaß mm 0,254)
aus £46,83
aus £46,83
Dieses Teil ersetzt die Teilenummer 106184
# 026
MPN: 100152
PLEUELLAGER +20
(2ª Untermaß mm 0,508)
aus £66,38
aus £66,38
Dieses Teil ersetzt die Teilenummer 106185
# 026
MPN: 106183
PLEUELHALBLAGER STANDARD
aus £21,21
aus £21,21
Dieses Teil ersetzt die Teilenummer 100150
# 027
MPN: 138793
SCHRAUBEN
aus £84,44
aus £84,44
Dieses Teil ersetzt die Teilenummer 100476 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 151289
Schlüssel
- Gültig ab Motor-Nr. 35255
aus £1,45
aus £1,45
