Eurospares-part-diagram-023.webp)

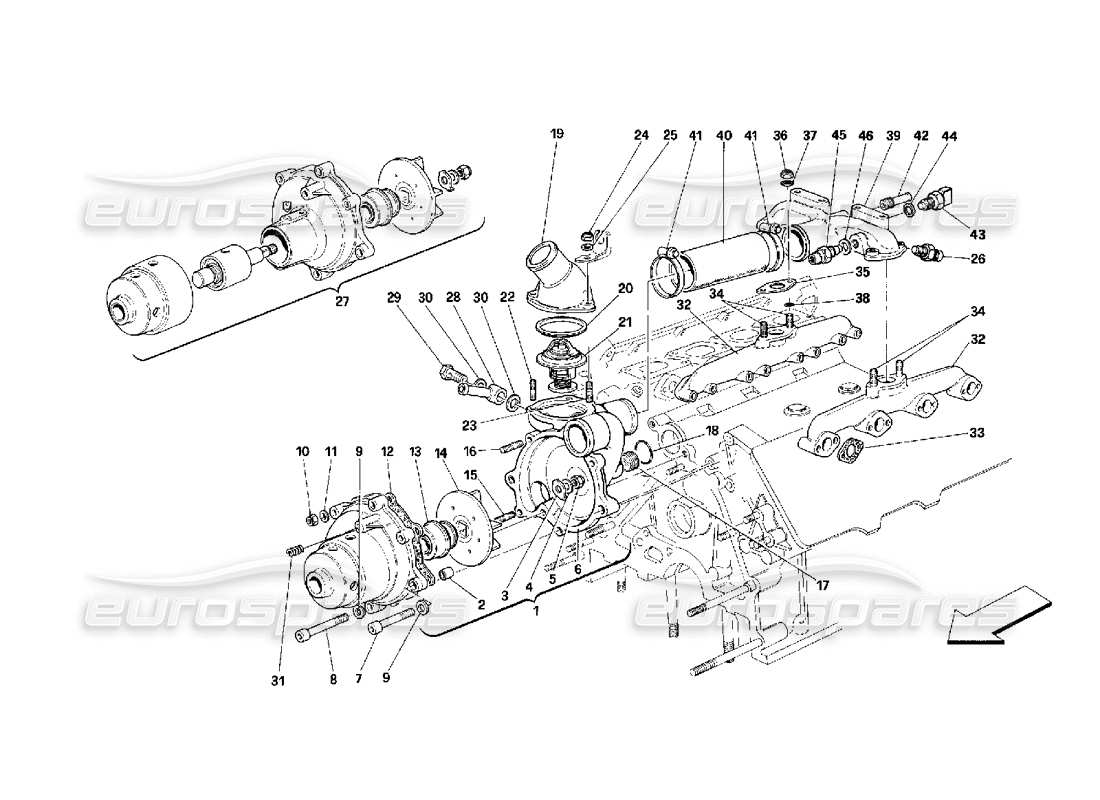

023 - Wasserpumpe
Ferrari 348 (2.7 Motronic) Water Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 143275

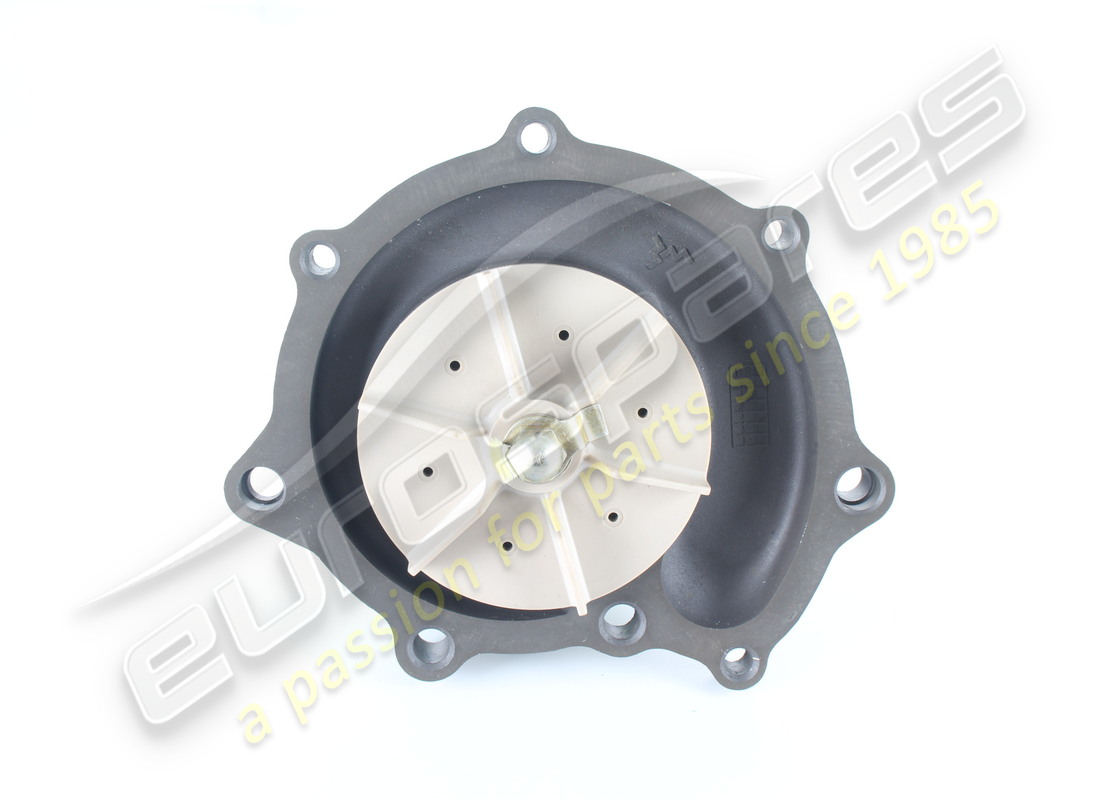

KOMPLETTE WASSERPUMPE
aus £795,00
aus £795,00
Dieses Teil ersetzt die Teilenummer 70000578
# 002
MPN: 102704
DÜBEL
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
# 003
MPN: 139457
PLATTE
aus £9,05
aus £9,05
# 004
MPN: 10730321
Scheibe
aus £0,66
aus £0,66
Dieses Teil ersetzt die Teilenummer 10730301 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 100436
NUSS
aus £7,41
aus £7,41
Dieses Teil ersetzt die Teilenummer 92896
# 006
MPN: 156350
WASSERPUMPENKÖRPER MIT STIFTEN
aus £718,38
aus £718,38
# 007
MPN: 14306921
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 14306920
# 008
MPN: 14302221
SCHRAUBEN
aus £0,47
aus £0,47
# 009
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 011
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 012
MPN: 132979

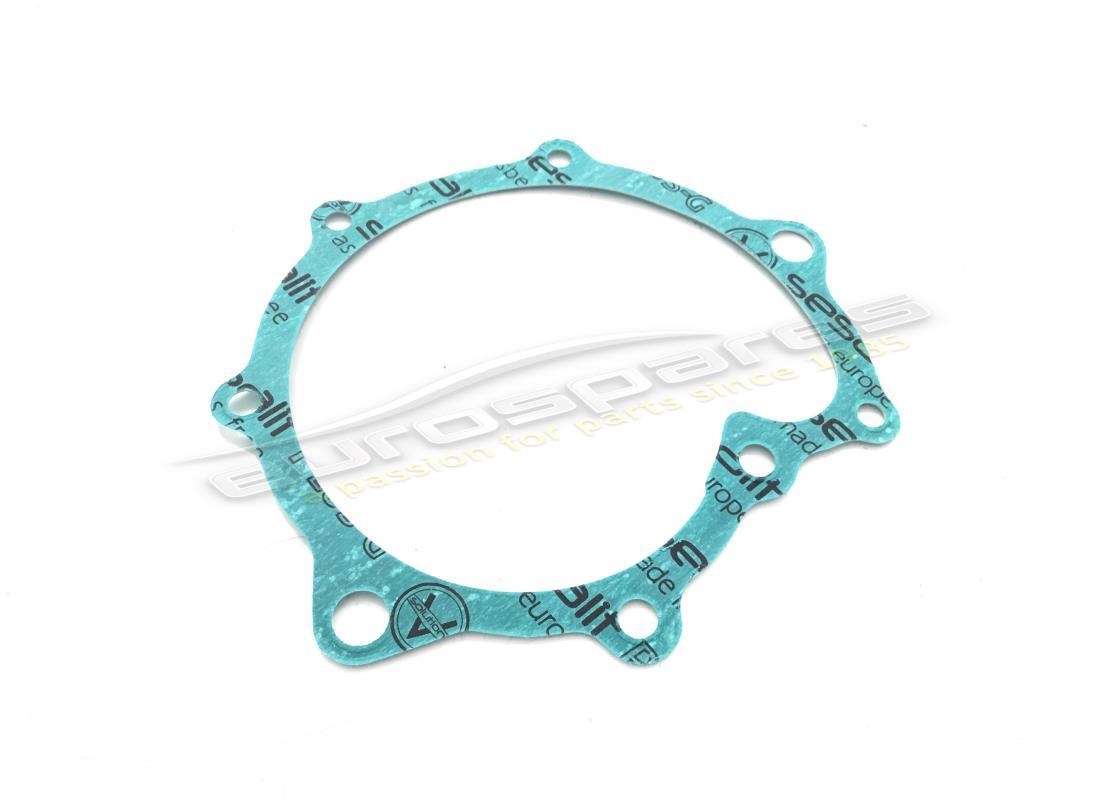

Dichtung
aus £7,26
aus £7,26
# 013
MPN: 183759
DICHTUNGSRING
aus £23,15
aus £23,15
Dieses Teil ersetzt die Teilenummer 130932 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 160456
WASSERPUMPENLAUFRAD
aus £160,05
aus £160,05
Dieses Teil ersetzt die Teilenummer 132599
# 015
MPN: 13541124
ZUCHT
aus £11,60
aus £11,60
Dieses Teil ersetzt die Teilenummer 13541121
# 016
MPN: 13541324
ZUCHT
aus £0,94
aus £0,94
Dieses Teil ersetzt die Teilenummer 13541321
# 017
MPN: 163528
Stecker
aus £2,11
aus £2,11
Dieses Teil ersetzt die Teilenummer 10268450 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 101044
ODER DICHTUNG
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 3150
# 019
MPN: 136570
THERMOSTATISCHE VENTILABDECKUNG
aus £77,42
aus £77,42
# 020
MPN: 105192
Dichtung
aus £11,13
aus £11,13
Dieses Teil ersetzt die Teilenummer 4184495
# 021
MPN: 165473
Thermostat
aus £111,89
aus £111,89
Dieses Teil ersetzt die Teilenummer 130346 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 13541124
ZUCHT
aus £11,60
aus £11,60
Dieses Teil ersetzt die Teilenummer 13541121
# 023
MPN: 13541221
ZUCHT
Ersetzung
Ersetzung
# 024
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 025
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 026
MPN: 104628
TEMPERATURSENDEREINHEIT
aus £31,50
aus £31,50
Dieses Teil ersetzt die Teilenummer 4108672 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 143275
Wasserpumpe
aus £795,00
aus £795,00
Dieses Teil ersetzt die Teilenummer 70000578
# 028
MPN: 152416
UNION
aus £61,97
aus £61,97
# 029
MPN: 152417
UNION
aus £15,54
aus £15,54
# 030
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
# 031
MPN: 13525470
GEWINDEEINSATZ
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 107333
# 032
MPN: 138852
WASSERVERTEILER
aus £1.053,25
aus £1.053,25
Dieses Teil ersetzt die Teilenummer 116967, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 132980
Dichtung
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 111480
# 034
MPN: 16100814
ZUCHT
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 132981
Dichtung
aus £7,70
aus £7,70
Dieses Teil ersetzt die Teilenummer 111481
# 036
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 11198079
Scheibe
aus £1,20
aus £1,20
Dieses Teil ersetzt die Teilenummer 11198070
# 038
MPN: 103039
ODER DICHTUNG
(Mindestbestellmenge = 10)
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 95860041
# 039
MPN: 144246
ANSCHLUSSKANAL DES WASSERAUSLASSVERTEILERS
aus £465,84
aus £465,84
# 040
MPN: 138981

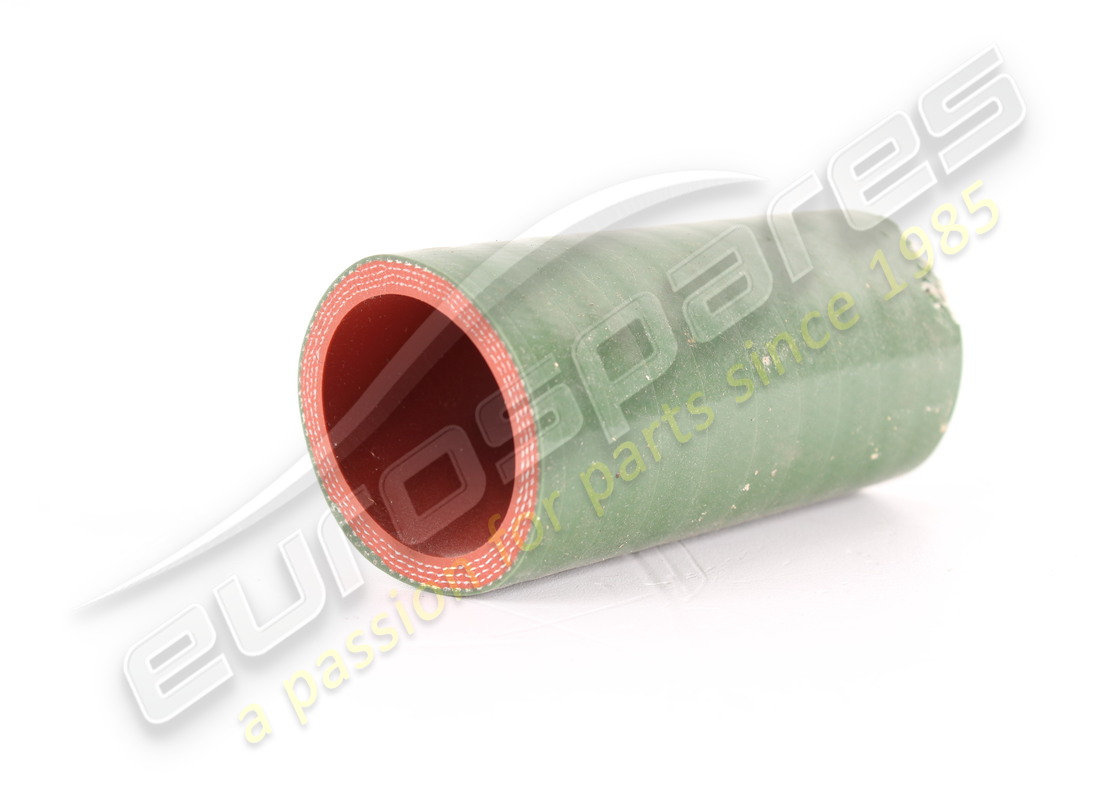

ÄRMEL
aus £21,90
aus £21,90
Dieses Teil ersetzt die Teilenummer 135136
# 041
MPN: 296782
SCHRAUBKRAGEN
aus £4,99
aus £4,99
Dieses Teil ersetzt die Teilenummer 12174090
# 042
MPN: 106241
UNION
aus £25,26
aus £25,26
# 043
MPN: 125769
TEMPERATURSENSOR
aus £17,57
aus £17,57
# 044
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 045
MPN: 136304
THERMOMETRISCHER SCHALTER
aus £153,72
aus £153,72
# 046
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
