024 - Kupplung und Bedienelemente

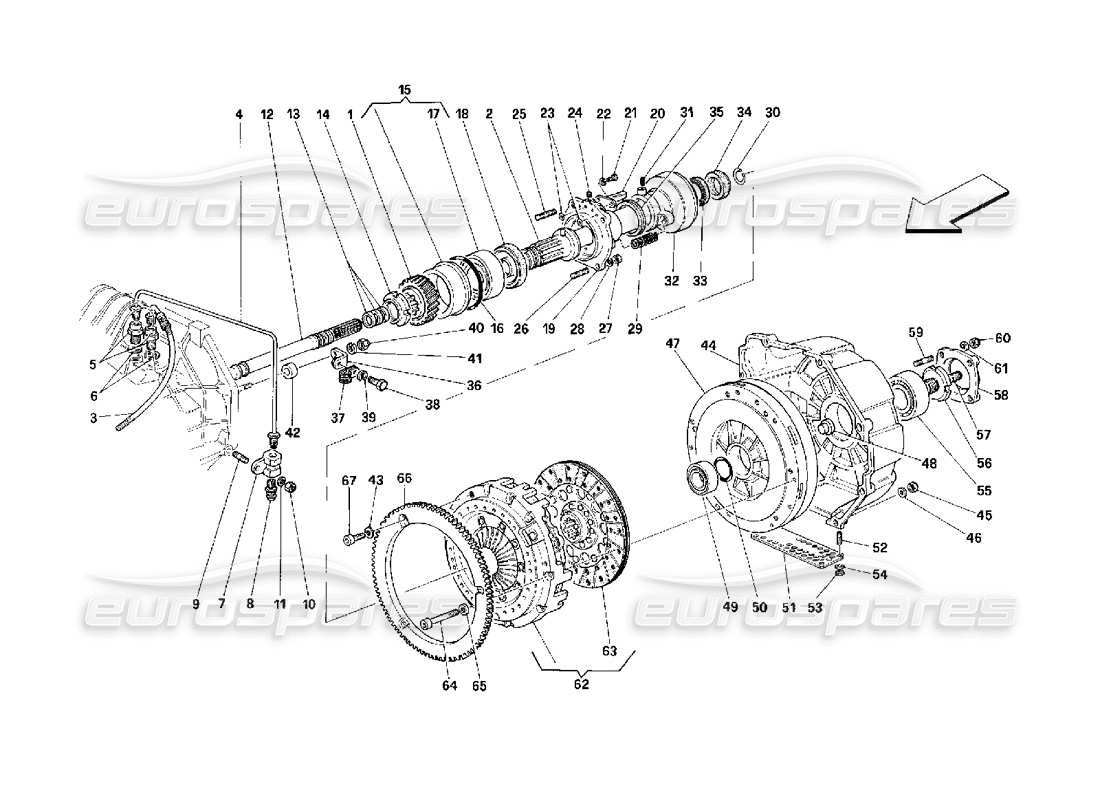

Ferrari 348 (2.7 Motronic) Clutch and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
-
ZAHNRADÜBERTRAGUNGSDREHMOMENT
# 000
MPN: 150463
KOMPLETTES KUPPLUNGSGEHÄUSE
aus £783,46
aus £783,46
# 001
MPN: 131248
ZAHNRAD FÜR WELLE
aus £663,25
aus £663,25
# 002
MPN: 145427
KUPPLUNGSWELLE
Verwendung: 70000848/a (x1 Welle und 2 Zahnräder)
aus £1.501,38
aus £1.501,38
# 003
MPN: 140668
KUPPLUNGSSTEUERROHR
aus £241,44
aus £241,44
# 004
MPN: 139924
ABFLUSSROHR
aus £62,65
aus £62,65
# 005
MPN: 148604
UNION
aus £64,95
aus £64,95
Dieses Teil ersetzt die Teilenummer 126496
# 006
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 139921
BLOCK
aus £103,91
aus £103,91
# 008
MPN: 121699
Ablassschraube
aus £14,01
aus £14,01
# 009
MPN: 13546021
ZUCHT
Ersetzung
Ersetzung
# 010
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 14496601
Scheibe
Ersetzung
Ersetzung
# 012
MPN: 136899
Kardanwelle
aus £154,05
aus £154,05
# 013
MPN: 137249
DICHTUNGSRING
aus £7,16
aus £7,16
# 014
MPN: 153009
RINGMUTTER
aus £41,73
aus £41,73
Dieses Teil ersetzt die Teilenummer 131667 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 148667
TASCHE KOMPLETT MIT LAGER
aus £1.478,77
aus £1.478,77
Dieses Teil ersetzt die Teilenummer 131662
# 016
MPN: 143178
ODER DICHTUNG
aus £2,65
aus £2,65
Dieses Teil ersetzt die Teilenummer 132578
# 017
MPN: 131054
LAGER
aus £144,82
aus £144,82
Dieses Teil ersetzt die Teilenummer 138338
# 018
MPN: 131651
Dichtung
aus £28,39
aus £28,39
Dieses Teil ersetzt die Teilenummer 141426
# 019
MPN: 144984
BUSH-STÜTZFLANSCH
aus £892,82
aus £892,82
Dieses Teil ersetzt die Teilenummer 138378
# 020
MPN: 138382
PLATTE
aus £66,05
aus £66,05
# 021
MPN: 10977521
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10977501, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 127493
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 106849 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 166432
ODER DICHTUNG
aus £0,53
aus £0,53
Alternative (#70001612) KUPPLUNGSSATZ (F1) Genuine Ferrari Teil – Neu auf Lager
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
# 024
MPN: 65928500
Stecker
aus £25,62
aus £25,62
Dieses Teil ersetzt die Teilenummer 10267550
# 025
MPN: 12354524
ZUCHT
aus £17,94
aus £17,94
Dieses Teil ersetzt die Teilenummer 12354521
# 026
MPN: 13543221
ZUCHT
aus £0,61
aus £0,61
# 027
MPN: 16100824
ZUCHT
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 029
MPN: 121717
VORSPANNFEDER
aus £2,60
aus £2,60
# 030
MPN: 13398176
STOPPRING
aus £1,52
aus £1,52
# 031
MPN: 14163670
STIFT
aus £0,53
aus £0,53
# 032
MPN: 155226

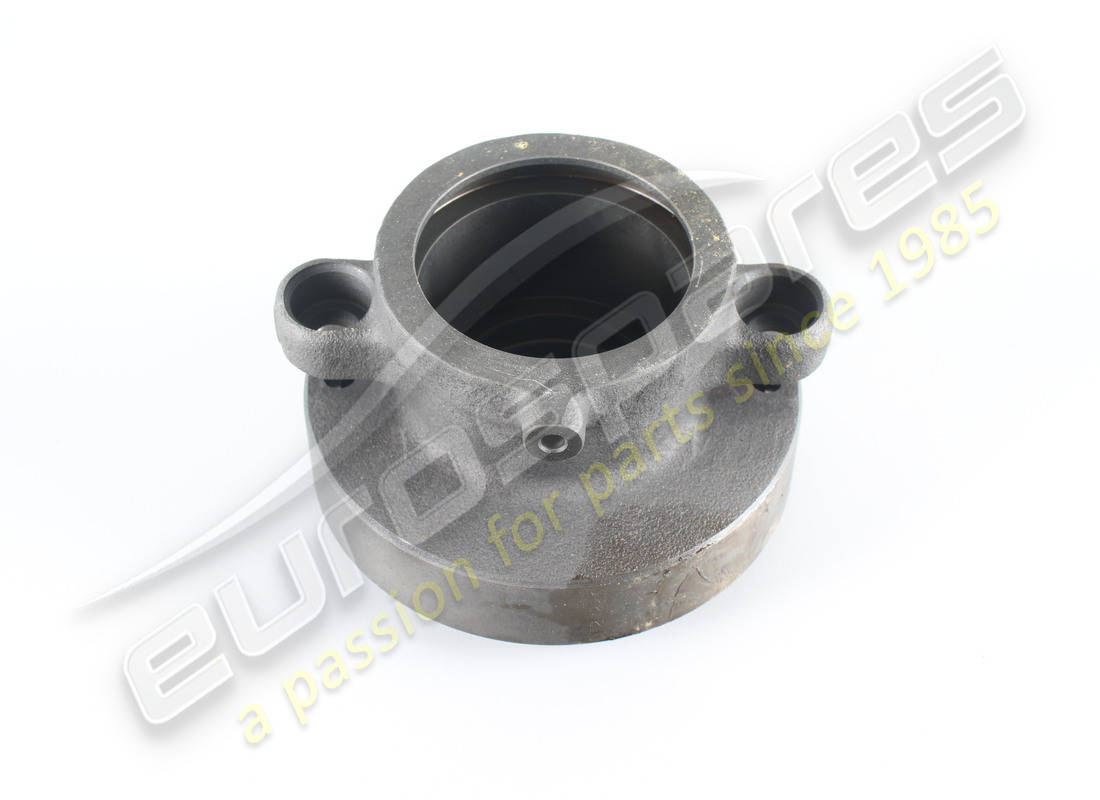

DRUCKLAGER
aus £812,40
aus £812,40
Dieses Teil ersetzt die Teilenummer 144954
# 032
MPN: 177784

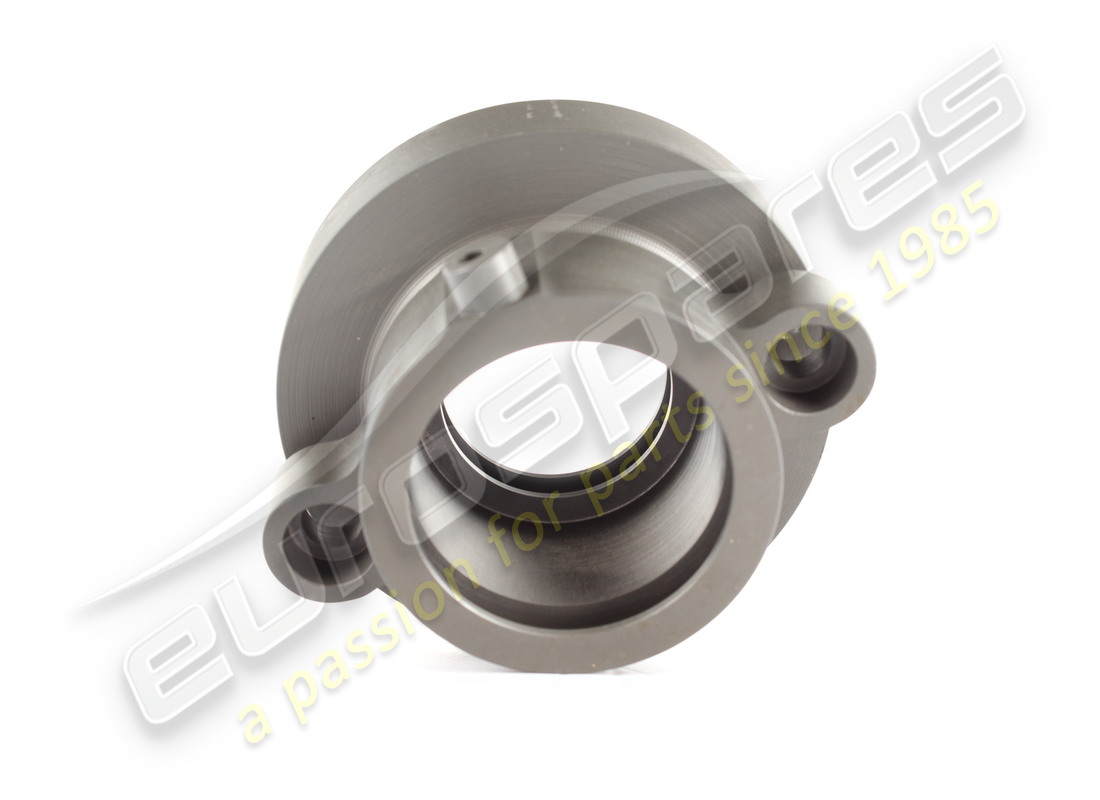

DRUCKLAGERBAUGRUPPE MIT FLANSCH
aus £877,72
aus £877,72
Dieses Teil ersetzt die Teilenummer 165932
# 033
MPN: 139438
Dichtung
aus £7,64
aus £7,64
Dieses Teil ersetzt die Teilenummer 131664
# 034
MPN: 138387
SCHABERRING
aus £8,74
aus £8,74
# 035
MPN: 151822
Dichtung
aus £19,26
aus £19,26
Dieses Teil ersetzt die Teilenummer 144989
# 036
MPN: 142060
Halterung
aus £3,58
aus £3,58
# 037
MPN: 10440990
Halterung
aus £0,85
aus £0,85
# 038
MPN: 10902011
SCHRAUBEN
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 10902411
# 039
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12601374
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 042
MPN: 147683
ABSTANDSHALTER
aus £1,11
aus £1,11
# 043
MPN: 10569279
Scheibe
aus £0,71
aus £0,71
# 044
-
KUPPLUNGSGEHÄUSE
# 045
MPN: 16100824
NUSS
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 047
MPN: 146572
SCHWUNGRAD
(geeignet für Einzelplatte)
aus £83,86
aus £83,86
Dieses Teil ersetzt die Teilenummer 144258 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 149164
SCHWUNGRAD (EINSCHEIBENKUPPLUNG)
- Nicht für USA und CDN
aus £83,86
aus £83,86
# 048
MPN: 142989
ABSTANDSHALTER
aus £32,62
aus £32,62
# 049
MPN: 131051
LAGER
aus £16,81
aus £16,81
# 050
MPN: 104984
ODER DICHTUNG
aus £1,29
aus £1,29
# 051
MPN: 136058
GEBOHRTES BLATT
aus £79,31
aus £79,31
# 052
MPN: 13539024
ZUCHT
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 13539021
# 053
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 12601179
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12601171, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 136957
LAGER
aus £137,64
aus £137,64
# 056
MPN: 136879
SPEZIALSCHRAUBE
aus £76,03
aus £76,03
# 057
MPN: 13813421
SCHRAUBEN
aus £9,36
aus £9,36
# 058
MPN: 139184
HINTERE KLEINE ABDECKUNG
aus £19,33
aus £19,33
# 059
MPN: 12354524
ZUCHT
aus £16,50
aus £16,50
Dieses Teil ersetzt die Teilenummer 12354521
# 060
MPN: 16100824
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 061
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 062
MPN: 146407
KOMPLETTES KUPPLUNGSSATZ
aus £2.220,26
aus £2.220,26
Dieses Teil ersetzt die Teilenummer 138978 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 063
MPN: 138979
KUPPLUNGSSCHEIBE
NICHT ALS ERSATZTEIL GELIEFERT – VERWENDEN SIE 146407
Ersetzung
Ersetzung
# 063
MPN: 146409
KUPPLUNGSSCHEIBE
-AP-Typ
Ersetzung
Ersetzung
# 064
MPN: 14306031
SCHRAUBEN
Ersetzung
Ersetzung
# 065
MPN: 10569279
Scheibe
aus £0,71
aus £0,71
# 066
MPN: 144015
ZAHNKRANZ
aus £378,27
aus £378,27
# 067
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11567624 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-025.webp "FERRARI 348 (2.7 MOTRONIC) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 348 (2.7 MOTRONIC) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 348 (2.7 MOTRONIC) GETRIEBE-DIFFERENZIALGEHÄUSE UND ZWISCHENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 348 (2.7 MOTRONIC) GETRIEBEABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 348 (2.7 MOTRONIC) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 348 (2.7 MOTRONIC) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 348 (2.7 MOTRONIC) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 348 (2.7 MOTRONIC) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 348 (2.7 MOTRONIC) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 348 (2.7 MOTRONIC) HYDRAULISCHE BREMSE TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 348 (2.7 MOTRONIC) GASPEDAL UND BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 348 (2.7 MOTRONIC) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 348 (2.7 MOTRONIC) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 348 (2.7 MOTRONIC) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 348 (2.7 MOTRONIC) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 348 (2.7 MOTRONIC) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 348 (2.7 MOTRONIC) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 348 (2.7 MOTRONIC) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 348 (2.7 MOTRONIC) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 348 (2.7 MOTRONIC) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 348 (2.7 MOTRONIC) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 348 (2.7 MOTRONIC) RÄDER TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 348 (2.7 MOTRONIC) STROMGENERATOR - ANLASSER TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 348 (2.7 MOTRONIC) KLIMAKOMPRESSOR TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 348 (2.7 MOTRONIC) WERKZEUGAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 348 (2.7 MOTRONIC) KÖRPER – ALLGEMEINE EINHEITEN TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 348 (2.7 MOTRONIC) VORDERTEILSTRUKTUREN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 348 (2.7 MOTRONIC) ZENTRALE TEILSTRUKTUREN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 348 (2.7 MOTRONIC) RAHMEN - HINTERTEILELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 348 (2.7 MOTRONIC) DACH – AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 348 (2.7 MOTRONIC) KAROSSERIE – AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 348 (2.7 MOTRONIC) PASSAGIERKOMP. ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 348 (2.7 MOTRONIC) PASSAGIERKOMP. ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 348 (2.7 MOTRONIC) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 348 (2.7 MOTRONIC) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 348 (2.7 MOTRONIC) TEPPICHE IN DEN VORDERFÄCHERN TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 348 (2.7 MOTRONIC) DACHVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 348 (2.7 MOTRONIC) DACHVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 348 (2.7 MOTRONIC) SPITZE TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 348 (2.7 MOTRONIC) FRONTHAUBE TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 348 (2.7 MOTRONIC) ÖFFNUNGSVORRICHTUNG FÜR DIE FRONTHAUBE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 348 (2.7 MOTRONIC) HECKHAUBE TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 348 (2.7 MOTRONIC) ÖFFNUNGSVORRICHTUNGEN FÜR HECKHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 348 (2.7 MOTRONIC) TÜREN – RAHMEN UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 348 (2.7 MOTRONIC) TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 348 (2.7 MOTRONIC) TÜREN - GLASHEBEVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 348 (2.7 MOTRONIC) TÜREN – INNENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 348 (2.7 MOTRONIC) TÜREN – INNENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 348 (2.7 MOTRONIC) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI 348 (2.7 MOTRONIC) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI 348 (2.7 MOTRONIC) GLÄSER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI 348 (2.7 MOTRONIC) SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI 348 (2.7 MOTRONIC) SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI 348 (2.7 MOTRONIC) SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI 348 (2.7 MOTRONIC) SITZE TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI 348 (2.7 MOTRONIC) PASSIVES SICHERHEITSGURTSYSTEM TEILEDIAGRAMM")
-part-diagram-132.webp "FERRARI 348 (2.7 MOTRONIC) TUNNEL - RAHMEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-133.webp "FERRARI 348 (2.7 MOTRONIC) TUNNEL - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-134.webp "FERRARI 348 (2.7 MOTRONIC) ARMATURENBRETT - STRUKTUR UND TRÄGER TEILEDIAGRAMM")
-part-diagram-135.webp "FERRARI 348 (2.7 MOTRONIC) ARMATURENBRETT – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-136.webp "FERRARI 348 (2.7 MOTRONIC) ARMATURENBRETT - STRUKTUR UND TRÄGER TEILEDIAGRAMM")
-part-diagram-137.webp "FERRARI 348 (2.7 MOTRONIC) ARMATURENBRETT – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-138.webp "FERRARI 348 (2.7 MOTRONIC) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-139.webp "FERRARI 348 (2.7 MOTRONIC) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-140.webp "FERRARI 348 (2.7 MOTRONIC) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-141.webp "FERRARI 348 (2.7 MOTRONIC) SCHEIBENWISCHER UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-142.webp "FERRARI 348 (2.7 MOTRONIC) SCHEIBE UND HÖRNER TEILEDIAGRAMM")
-part-diagram-143.webp "FERRARI 348 (2.7 MOTRONIC) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-144.webp "FERRARI 348 (2.7 MOTRONIC) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-145.webp "FERRARI 348 (2.7 MOTRONIC) ELEKTRISCHE SCHALTTAFELN TEILEDIAGRAMM")
-part-diagram-146.webp "FERRARI 348 (2.7 MOTRONIC) VERDAMPFEREINHEIT UND BELÜFTUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-147.webp "FERRARI 348 (2.7 MOTRONIC) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 348 (2.7 MOTRONIC) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 348 (2.7 MOTRONIC) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 348 (2.7 MOTRONIC) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "FERRARI 348 (2.7 MOTRONIC) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "FERRARI 348 (2.7 MOTRONIC) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 348 (2.7 MOTRONIC) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 348 (2.7 MOTRONIC) LUFTEINSPRITZUNG - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 348 (2.7 MOTRONIC) LUFTINJEKTIONSGERÄT TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 348 (2.7 MOTRONIC) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 348 (2.7 MOTRONIC) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 348 (2.7 MOTRONIC) ANTIVERDUNSTUNGSGERÄT TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 348 (2.7 MOTRONIC) VERTEILER UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 348 (2.7 MOTRONIC) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 348 (2.7 MOTRONIC) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 348 (2.7 MOTRONIC) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 348 (2.7 MOTRONIC) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 348 (2.7 MOTRONIC) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 348 (2.7 MOTRONIC) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 348 (2.7 MOTRONIC) SCHMIERUNG – PUMPEN UND ÖLWANNEN TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 348 (2.7 MOTRONIC) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 348 (2.7 MOTRONIC) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 348 (2.7 MOTRONIC) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 348 (2.7 MOTRONIC) WASSERPUMPE TEILEDIAGRAMM")
