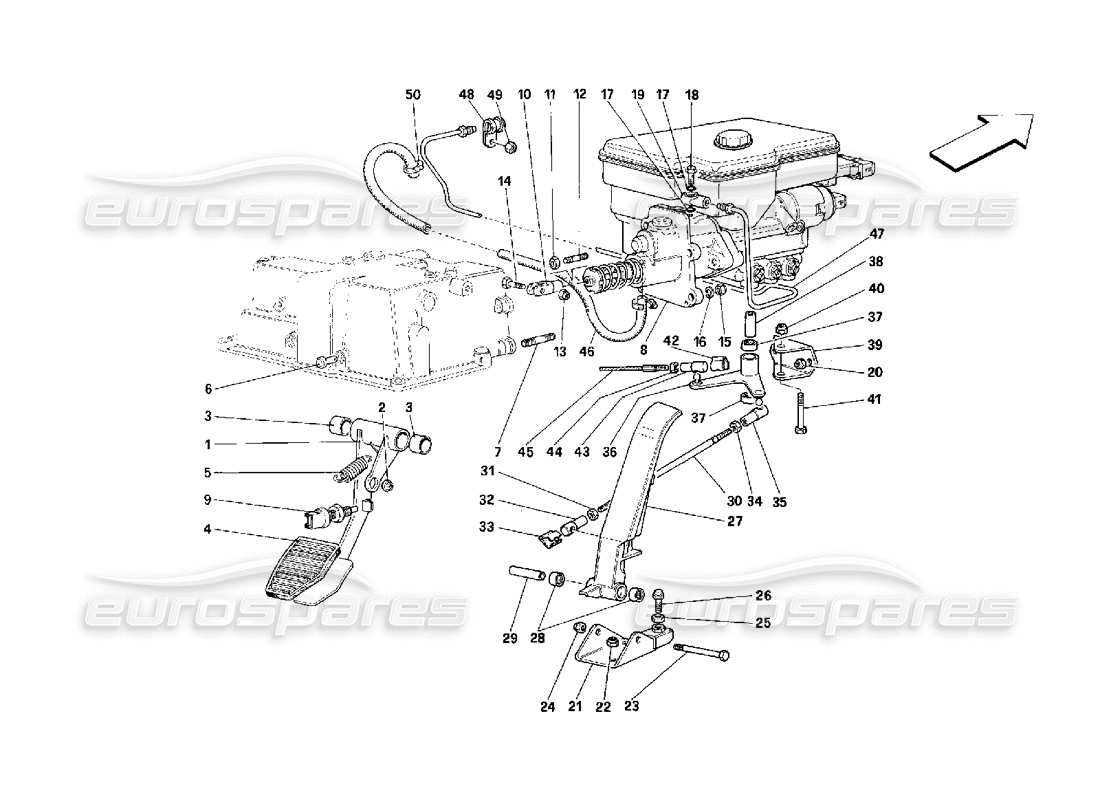

035 - Gaspedal und Bremshydrauliksystem
Ferrari 348 (2.7 Motronic) Throttle Pedal and Brake Hydraulic System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 149867
BREMSPEDALHEBEL
aus £128,68
aus £128,68
# 002
MPN: 109407
KUGELGELENK
aus £23,06
aus £23,06
# 003
MPN: 103163
BUCHSE
aus £4,50
aus £4,50
# 004
MPN: 149292
PEDALPLATTE
aus £123,00
aus £123,00
# 005
MPN: 101305
FRÜHLING
aus £8,49
aus £8,49
Dieses Teil ersetzt die Teilenummer 660343
# 006
MPN: 129612
FEDERANKERSTIFT
aus £1,50
aus £1,50
# 007
MPN: 13543424
ZUCHT
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 13543421
# 008
MPN: 70000582
BREMSHYDRAULIK-EINHEIT-KIT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 139234, die wir auf Lager haben
# 008
MPN: 70000769
BREMSHYDRAULIK-EINHEIT-KIT
aus £2.503,91
aus £2.503,91
Dieses Teil ersetzt die Teilenummer 70000583
# 009
MPN: 133555
STOPP-STEUERSCHALTER
aus £10,29
aus £10,29
# 010
MPN: 10007871
GABEL
aus £6,08
aus £6,08
# 011
MPN: 16102311
NUSS
aus £0,41
aus £0,41
Dieses Teil ersetzt die Teilenummer 16102315
# 012
MPN: 13517124
ZUCHT
aus £2,43
aus £2,43
Dieses Teil ersetzt die Teilenummer 13517121 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 16104411
NUSS
aus £0,54
aus £0,54
# 014
MPN: 130926
SCHRAUBEN
aus £3,84
aus £3,84
# 015
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 016
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 70000510
O-RING-KIT
aus £1,24
aus £1,24
# 018
MPN: 131873
UNION
aus £3,07
aus £3,07
# 019
MPN: 136311
UNION
aus £33,39
aus £33,39
# 020
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 021
MPN: 138204
PEDALUNTERSTÜTZUNG
aus £14,14
aus £14,14
# 022
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 023
MPN: 10903621
SCHRAUBEN
aus £0,53
aus £0,53
# 024
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 025
MPN: 16102311
NUSS
aus £0,41
aus £0,41
Dieses Teil ersetzt die Teilenummer 16102315
# 026
MPN: 137012
EINSTELLSTIFT
aus £10,89
aus £10,89
# 027
MPN: 138199
Gaspedal
aus £306,64
aus £306,64
# 028
MPN: 101677
ROLLENLAGER
aus £2,04
aus £2,04
# 029
MPN: 138219
STIFT
aus £68,26
aus £68,26
# 030
MPN: 138214
SPRAG
aus £7,91
aus £7,91
# 031
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,81
aus £0,81
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 173999
GAS-KUGELGELENK MIT RECHTEM GEWINDE
aus £4,38
aus £4,38
Dieses Teil ersetzt die Teilenummer 105617
# 033
MPN: 10124776
CLIP
Ersetzung
Ersetzung
# 034
MPN: 105586
Linke Gewindemutter
aus £4,65
aus £4,65
# 035
MPN: 10123911
KUGELGELENKKOPF
Ersetzung
Ersetzung
# 036
MPN: 138215
BESCHLEUNIGUNGSHEBEL
aus £80,22
aus £80,22
# 037
MPN: 101677
ROLLENLAGER
aus £2,04
aus £2,04
# 038
MPN: 138218
STIFT
aus £64,95
aus £64,95
# 039
MPN: 138217
HEBELUNTERSTÜTZUNG
aus £5,65
aus £5,65
# 040
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 041
MPN: 10903221
SCHRAUBEN
aus £1,14
aus £1,14
# 042
MPN: 10124776
CLIP
Ersetzung
Ersetzung
# 043
MPN: 10123811
KUGELGELENKKOPF
aus £10,38
aus £10,38
# 044
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,81
aus £0,81
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 159534
RHD-BESCHLEUNIGUNGSKABEL
Ersetzung
Ersetzung
# 046
MPN: 143069
ROHR
aus £15,33
aus £15,33
# 047
MPN: 143677
ROHR
aus £10,37
aus £10,37
# 048
MPN: 10441590
Halterung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10113600
# 049
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 050
MPN: 12179190
SCHRAUBKRAGEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102604
