Eurospares-part-diagram-039.webp)

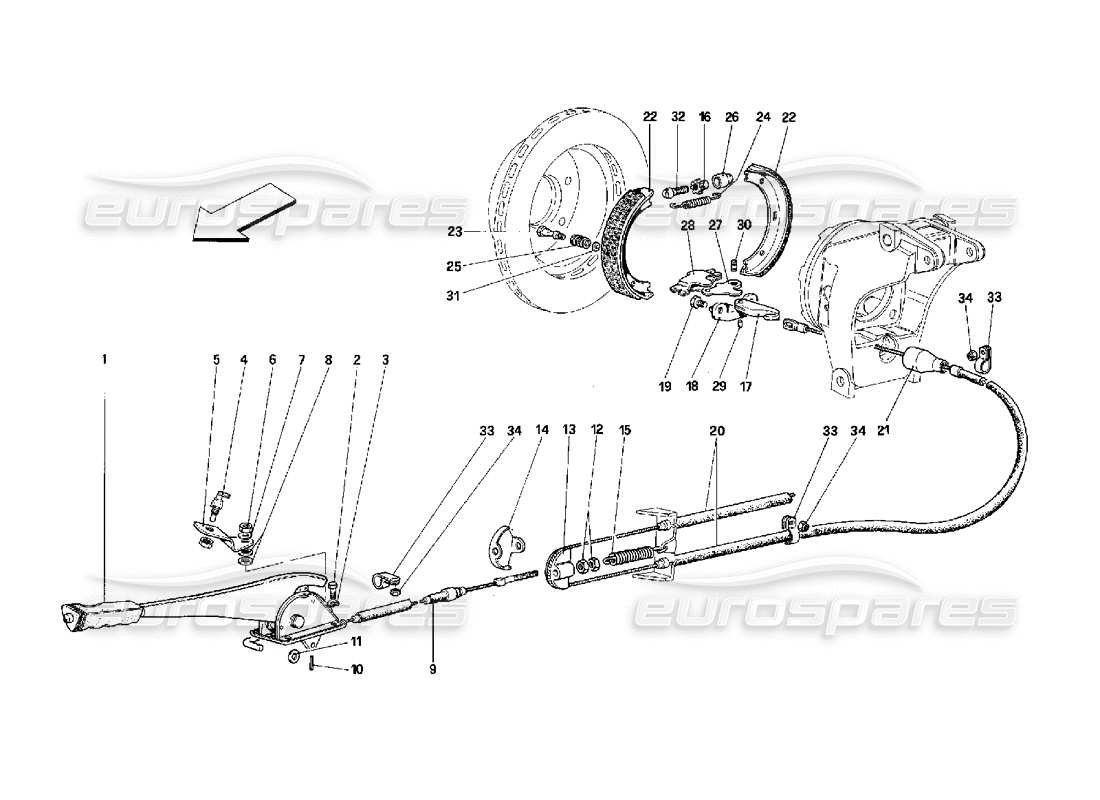

039 - Handbremssteuerung
Ferrari 348 (2.7 Motronic) Hand-Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 154095
HANDBREMSHEBEL
- Ohne Futter
aus £247,51
aus £247,51
Dieses Teil ersetzt die Teilenummer 141460 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 629965..
Beschichtung
- Lederfarben siehe Tabelle
Ersetzung
Ersetzung
# 001
MPN: 62996519/A
Handbremsen-Lederbezug
in schwarzen und grauen Nähten
# 002
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 003
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 114318
SCHALTEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 114319
# 005
MPN: 114320
STÜTZHALTERUNG
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 114320 N/L/A
# 006
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,79
aus £0,79
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 12605270
Scheibe
- Mögliche Montage
Ersetzung
Ersetzung
# 008
MPN: 10519377
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10519305 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 141219
VORDERES KABEL
aus £52,79
aus £52,79
# 010
MPN: 10796440
SPLIT PIN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 264555
# 011
MPN: 10519624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 16102311
NUSS
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 16102315
# 013
MPN: 118552
VERANKERUNG FÜR HINTERES KABEL
aus £1,10
aus £1,10
# 014
MPN: 118553
PLATTE
aus £15,63
aus £15,63
# 015
MPN: 104895
FRÜHLING
aus £3,04
aus £3,04
# 016
MPN: 101286
EINSTELLSCHRAUBENMUTTER
aus £22,64
aus £22,64
Dieses Teil ersetzt die Teilenummer 680544 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 105270
GABEL
aus £14,95
aus £14,95
# 018
MPN: 142861
NABENHALTER KLEINER BLOCK
aus £150,26
aus £150,26
# 019
MPN: 142856
SCHRAUBEN
aus £2,47
aus £2,47
# 020
MPN: 141220
HINTERES KABEL
aus £44,62
aus £44,62
# 021
MPN: 143938
ANSCHLAGSGRENZE FÜR HANDBREMSHÜLLE
aus £16,73
aus £16,73
# 022
MPN: 170701
KOMPLETTE BREMSBACKE
aus £32,15
aus £32,15
Dieses Teil ersetzt die Teilenummer 162820
# 022
MPN: 170701/A
KOMPLETTE BREMSBACKEN
aus £92,40
aus £92,40
Dieses Teil ersetzt die Teilenummer 178382
# 023
MPN: 156915
GEWINDESTIFT
aus £46,39
aus £46,39
# 023
MPN: 156916
GEWINDESTIFT
aus £31,73
aus £31,73
# 024
MPN: 101276
RÜCKHOLFEDER FÜR BREMSBACKEN
aus £2,33
aus £2,33
Dieses Teil ersetzt die Teilenummer 680516 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 101277
FRÜHLING
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 680517 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 101279
SITZ FÜR EINSTELLSCHRAUBE
aus £31,50
aus £31,50
# 027
MPN: 101280
INNERER STEUERHEBEL
aus £26,53
aus £26,53
Dieses Teil ersetzt die Teilenummer 680538 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 101281
ÄUßERER STEUERHEBEL
aus £34,71
aus £34,71
Dieses Teil ersetzt die Teilenummer 680539 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 101282
BEFESTIGUNG DER GABEL AM INNENHEBELSTIFT
aus £4,02
aus £4,02
Dieses Teil ersetzt die Teilenummer 680540 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 101283
GELENKSTIFT
aus £8,70
aus £8,70
Dieses Teil ersetzt die Teilenummer 680541 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 12625221
Scheibe
aus £0,53
aus £0,53
# 032
MPN: 101285
SCHRAUBEN
aus £18,13
aus £18,13
Dieses Teil ersetzt die Teilenummer 680543 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 10418501
Halterung
aus £1,11
aus £1,11
# 034
MPN: 12575411
NUSS
Ersetzung
Ersetzung
