103 - Zentrale Teilstrukturen

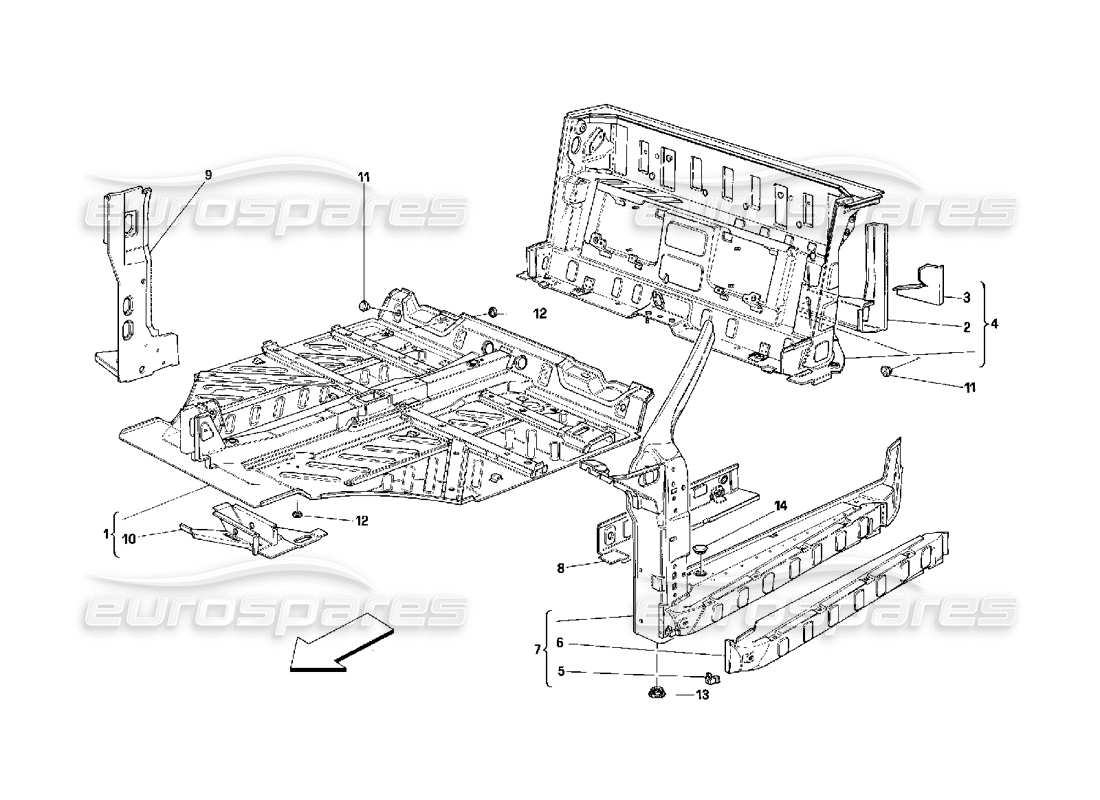

Ferrari 348 (2.7 Motronic) Central Part Structures Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 63336300
KOMPLETTE BODEN
- Nicht für Spider und GD
aus £9.925,04
aus £9.925,04
# 001
MPN: 63336500
KOMPLETTE BODEN
- Gültig für GD – Nicht für Spider
aus £519,55
aus £519,55
# 001
MPN: 64011500
KOMPLETTE BODEN
- Gültig für Spider – Nicht für USA und GD
aus £1.080,83
aus £1.080,83
# 001
MPN: 64011900
KOMPLETTE BODEN
- Gültig für Spider GD
# 001
MPN: 64299300
KOMPLETTE BODEN
- Gültig für die USA
# 002
MPN: 62091800
BEWEGLICHER RAHMEN-BEFESTIGUNGS-QUERTRÄGER
- Ohne Klammern 3
aus £412,43
aus £412,43
# 003
MPN: 62642900
VERSTÄRKUNG RH-HALTERUNG
aus £8,06
aus £8,06
# 003
MPN: 62807400
VERSTÄRKUNGSHALTERUNG LINKS
aus £10,40
aus £10,40
# 004
MPN: 63572700
KOMPLETTES HINTERRAHMEN
- Nicht für Spider und GD
aus £4.109,37
aus £4.109,37
Dieses Teil ersetzt die Teilenummer 63227700
# 004
MPN: 63573200
KOMPLETTES HINTERRAHMEN
- Gültig für GD – Nicht für Spider
aus £939,16
aus £939,16
# 004
MPN: 63699000
KOMPLETTES HINTERRAHMEN
- Gültig für Spider – Nicht für USA und GD
aus £1.469,15
aus £1.469,15
# 004
MPN: 63699100
KOMPLETTES HINTERRAHMEN
- Gültig für die USA
aus £1.445,30
aus £1.445,30
# 004
MPN: 64277000
KOMPLETTES HINTERRAHMEN
- Gültig für Spider GD
aus £1.439,23
aus £1.439,23
# 005
MPN: 62055300
Halterung
aus £17,84
aus £17,84
# 006
MPN: 62077300
AUSSENVERKLEIDUNG FÜR DEN RECHTEN SEITLICHEN TRÄGER
aus £315,04
aus £315,04
# 006
MPN: 62077400
AUSSENVERKLEIDUNG FÜR DAS LINKE SEITENTRÄGER
aus £347,66
aus £347,66
# 007
MPN: 62088500
KOMPLETTES RAHMEN FÜR RECHTE TÜR
- Nicht für Spider
aus £313,70
aus £313,70
# 007
MPN: 62088600
KOMPLETTES RAHMEN FÜR DIE LINKE TÜR
- Nicht für Spider
aus £423,75
aus £423,75
# 007
MPN: 63616000
KOMPLETTES RAHMEN FÜR RECHTE TÜR
- Gültig für Spider
aus £602,56
aus £602,56
# 007
MPN: 63616100
KOMPLETTES RAHMEN FÜR DIE LINKE TÜR
- Gültig für Spider
aus £543,93
aus £543,93
# 008
MPN: 62068900
INTERNE PLATTE FÜR RECHTSSEITIGES TRÄGER
- Gültig für GS Spider
aus £15,13
aus £15,13
# 008
MPN: 62069000
INTERNE PLATTE FÜR LINKES SEITLICHES TRÄGER
- Gültig für GS Spider
aus £15,13
aus £15,13
# 008
MPN: 62181900
INTERNE PLATTE FÜR RECHTSSEITIGES TRÄGER
- Nicht für GS Spider
aus £19,42
aus £19,42
# 008
MPN: 62182000
INTERNE PLATTE FÜR LINKES SEITLICHES TRÄGER
- Nicht für GS Spider
aus £19,42
aus £19,42
# 009
MPN: 62080100
RECHTER SÄULENKASTENTYP
aus £234,93
aus £234,93
# 009
MPN: 62080200
TYP LINKER SÄULENKASTEN
aus £41,95
aus £41,95
# 010
MPN: 62164000
RECHTE PLATTE MIT VERSTÄRKUNG
aus £25,46
aus £25,46
# 010
MPN: 62164100
LINKE PLATTE MIT VERSTÄRKUNG
aus £25,46
aus £25,46
# 011
MPN: 14506987
Stecker
aus £2,00
aus £2,00
# 012
MPN: 14506587
Stecker
aus £0,47
aus £0,47
# 013
MPN: 14506787
D. 20 STECKER
aus £0,72
aus £0,72
Dieses Teil ersetzt die Teilenummer 62773100
# 013
MPN: 62446300
D. 30 STECKER
aus £20,81
aus £20,81
# 014
MPN: 14507987
Stecker
aus £0,91
aus £0,91
