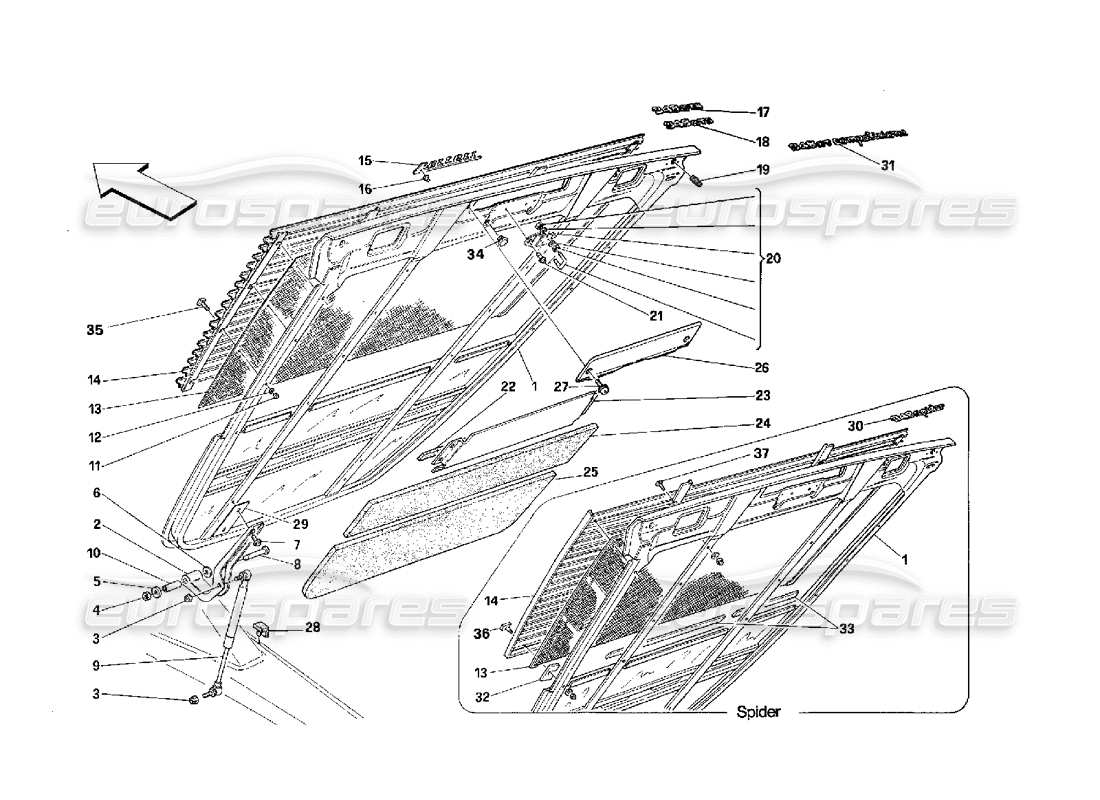

117 - Heckhaube
Ferrari 348 (2.7 Motronic) Rear Hood Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

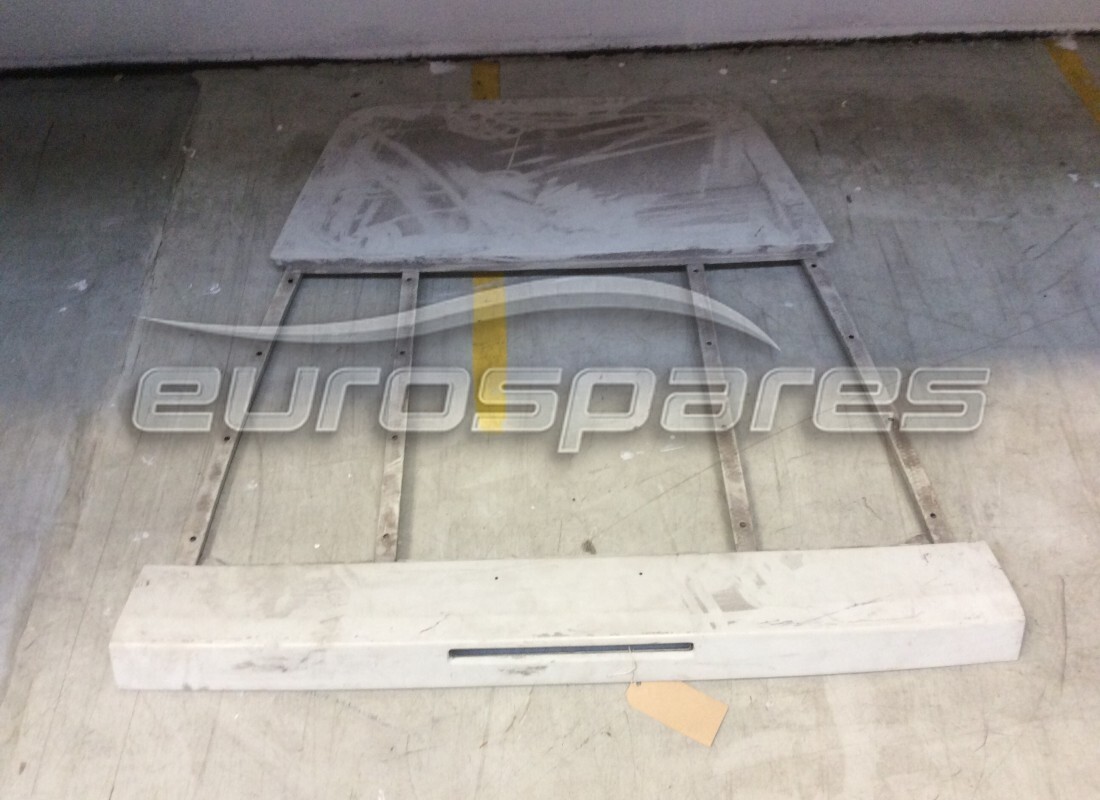

# 001
MPN: 62168000
MOTORHAUBE
- Nicht für Spider und AUS
aus £1.440,69
aus £1.440,69
# 001
MPN: 62216500
MOTORHAUBE
- Gültig für AUS GTB/GTS
aus £954,12
aus £954,12

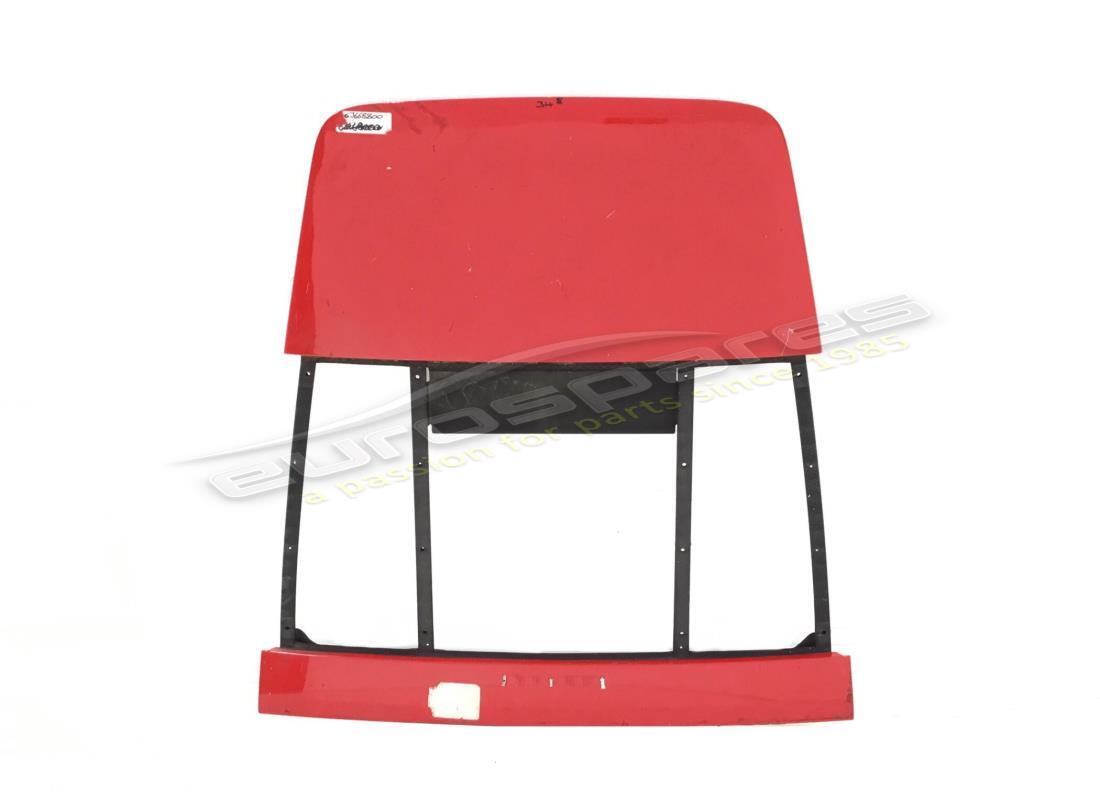

# 001
MPN: 63668800
MOTORHAUBE
- Gültig für Spider – Nicht für USA, CDN, AUS
aus £1.601,70
aus £1.601,70
# 001
MPN: 63669100
MOTORHAUBE
- Gültig für USA, CDN, AUS – Nicht für AUS GTB/GTS
aus £1.216,86
aus £1.216,86
# 002
MPN: 62061500
MOTORHAUBEN-HAUBENSCHARNIER
aus £57,75
aus £57,75
# 003
MPN: 16104411
NUSS
aus £0,47
aus £0,47
# 004
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 10519401
Scheibe
aus £0,71
aus £0,71
# 006
MPN: 62093000
Scheibe
aus £0,47
aus £0,47
# 007
MPN: 13835814
SCHRAUBEN
aus £1,77
aus £1,77
# 008
MPN: 62054500
STIFT
aus £16,33
aus £16,33
# 009
MPN: 62175300
VORDERE HAUBE/MOTORABDECKUNGSSTRÜTTE
aus £11,81
aus £11,81
# 010
MPN: 62059400
BUCHSE
aus £31,71
aus £31,71
# 011
MPN: 14054048
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14054042
# 012
MPN: 12638178
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519578 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013

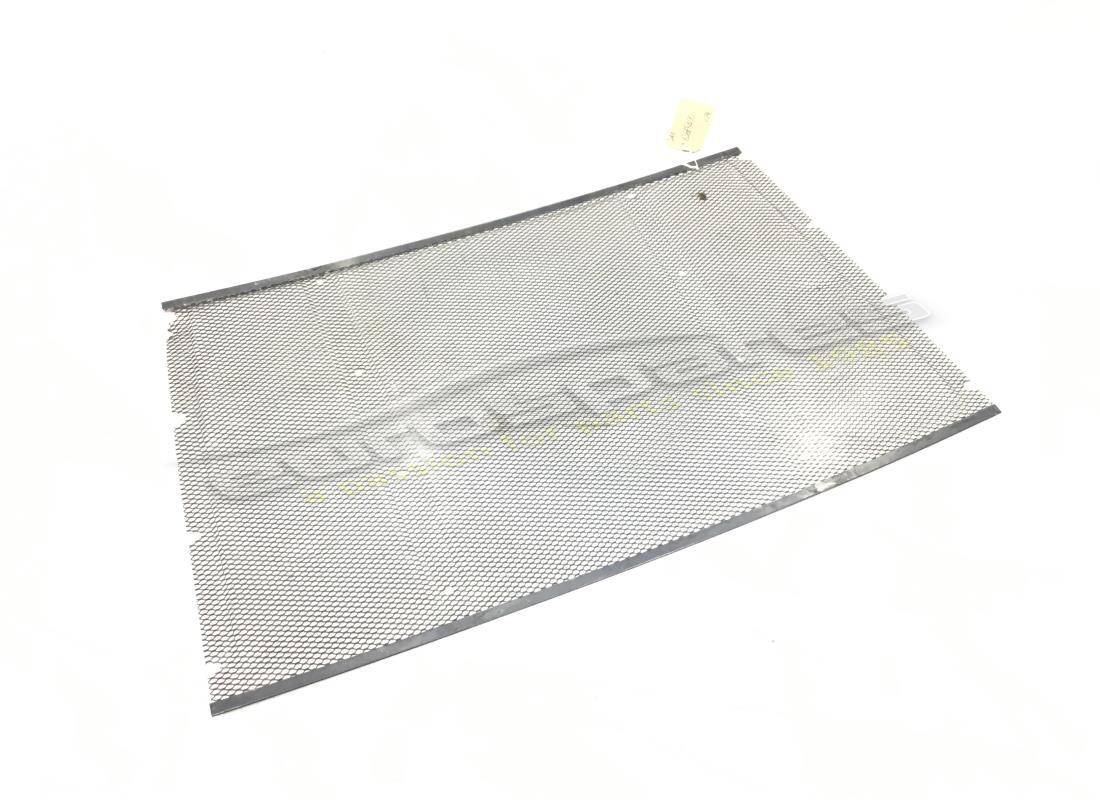

MPN: 62237100
UNTERER GITTERSCHUTZ
- Nicht für Spider
aus £233,29
aus £233,29
# 013
MPN: 63668400
UNTERER GITTERSCHUTZ
- Gültig für Spider
aus £127,68
aus £127,68
# 014

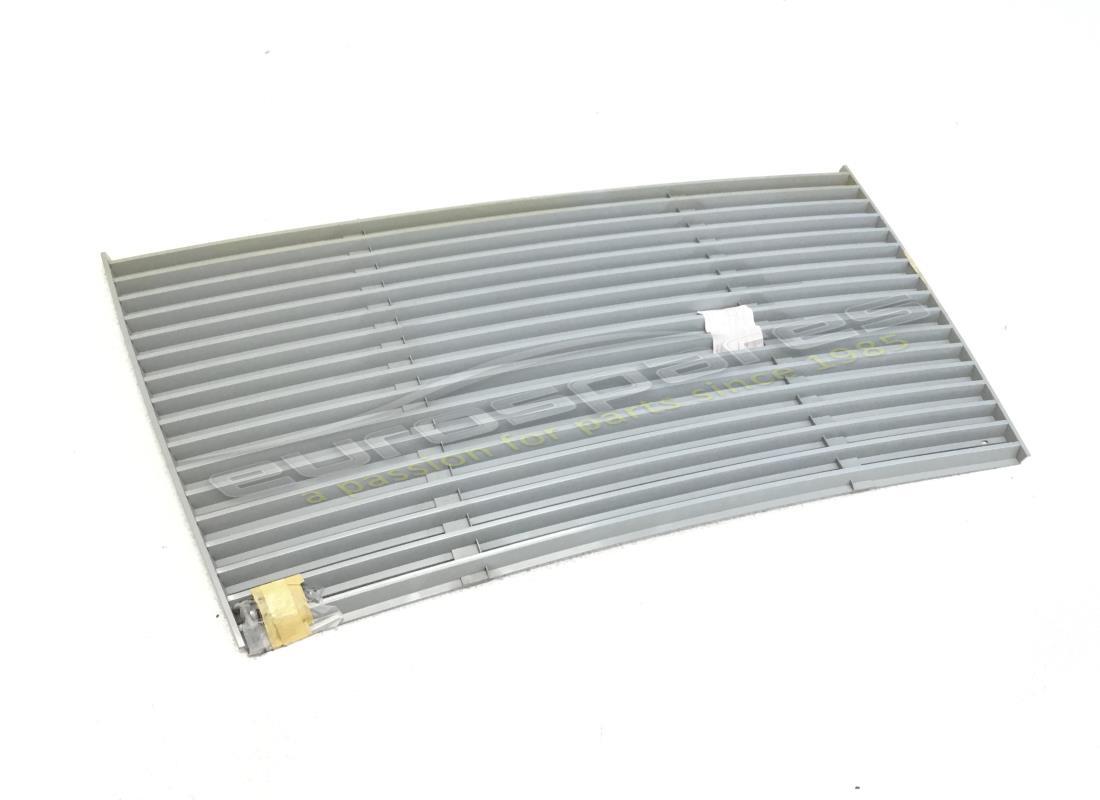

MPN: 62237000
HAUBENHAUBENGITTER
- Nicht für Spider
aus £701,53
aus £701,53
Dieses Teil ersetzt die Teilenummer 62167700 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 63668300
HAUBENHAUBENGITTER
- Gültig für Spider
aus £753,48
aus £753,48
# 015
MPN: 60307006
Ferrari SKRIPT
3 Pin
aus £111,52
aus £111,52
# 015
MPN: 61025000
Ferrari MARK
(2 Pin)
aus £57,89
aus £57,89
Dieses Teil ersetzt die Teilenummer 30028500 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 60324506
CLIP
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 62773000
# 017
MPN: 64307200
348 GTB-MARKE
aus £26,33
aus £26,33
# 018
MPN: 64307300
348 GTS-MARKE
aus £33,18
aus £33,18
# 019
MPN: 62167600
UNTERLAGE
aus £2,26
aus £2,26
# 020
MPN: 60536900
HAKEN FÜR DIE MOTORHAUBE
aus £14,38
aus £14,38
# 021
MPN: 13836371
SCHRAUBEN
aus £1,49
aus £1,49
# 022
MPN: 62848700
Dichtung
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 60641600
# 023
MPN: 62849500
SCHILD
aus £28,42
aus £28,42
# 024
MPN: 62808600
HINTERER ISOLATOR
aus £276,48
aus £276,48
# 025
MPN: 62808000
FRONT-ISOLATOR
aus £1.166,09
aus £1.166,09
# 026
MPN: 63313200
ABDECKUNG
- Gültig für USA, CDN und AUS
aus £94,11
aus £94,11
# 027
MPN: 63343400
SCHRAUBEN
- Gültig für USA, CDN und AUS
aus £1,36
aus £1,36
# 028
MPN: 63341400
ANTISHOCK-GUMMI
aus £33,13
aus £33,13
# 029
MPN: 62757600
ZINKFOLIE
aus £4,67
aus £4,67
# 030
MPN: 63699500
348 SPINNENMARKE
- Gültig für Spider
aus £270,16
aus £270,16

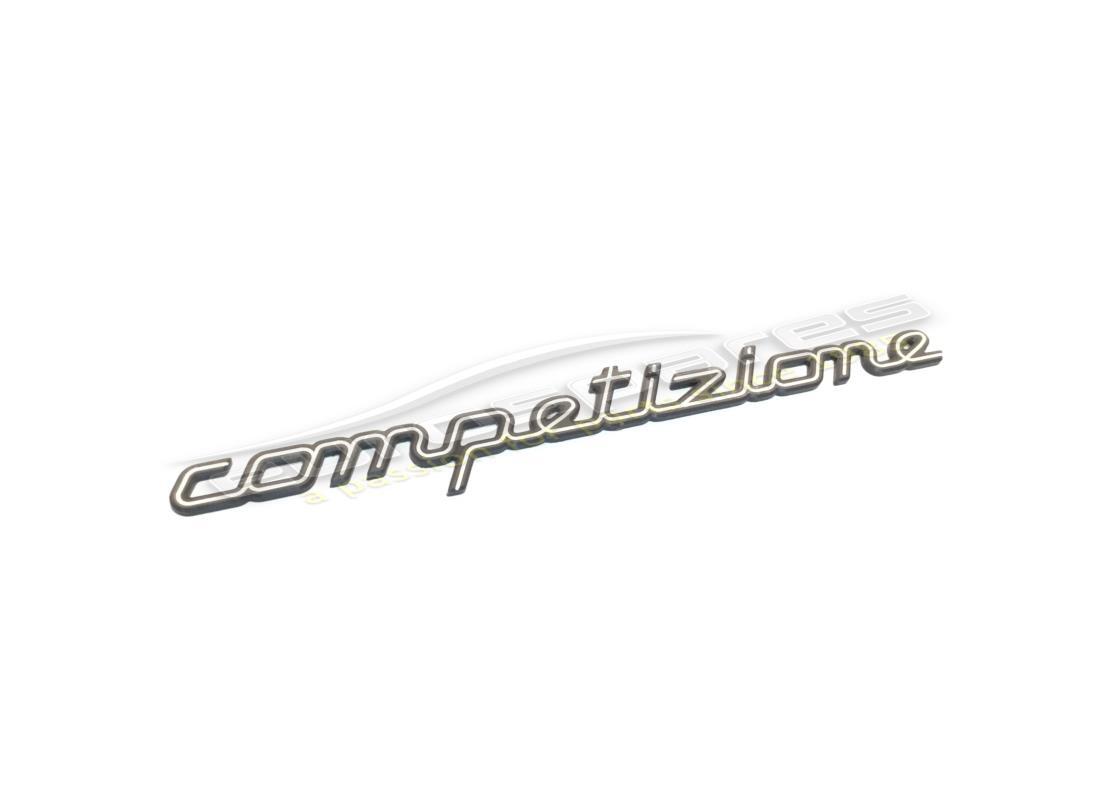

# 031
MPN: 95404618
348 GT COMPETIZIONE-MARKE
- Gültig für 348 COMP.
aus £409,50
aus £409,50
# 032
MPN: 64247100
Gitterunterlage
- Gültig für Spider
aus £1,85
aus £1,85
# 033
MPN: 64318700
KLEBEDICHTUNG
- Gültig für Spider
aus £7,30
aus £7,30
# 034
MPN: 14506787
Stecker
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 62773100
# 035
MPN: 63603900
SCHRAUBEN
- L. 28,5
aus £11,95
aus £11,95
# 035
MPN: 63996000
SCHRAUBEN
- L. 20,5
aus £2,11
aus £2,11
# 036
MPN: 64931800
SCHRAUBEN
- L. 33
aus £1,77
aus £1,77
# 037
MPN: 63996000
SCHRAUBEN
- L. 20,5
aus £2,11
aus £2,11
