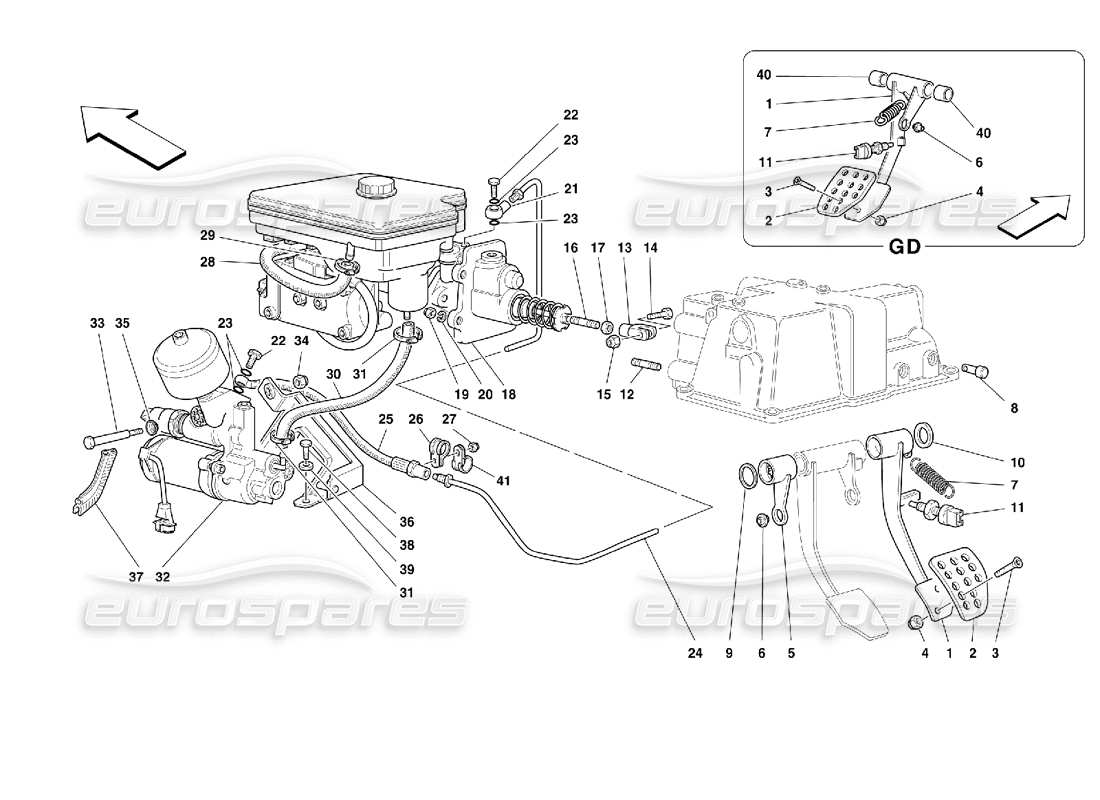

034 - Bremshydrauliksystem
Ferrari 355 (2.7 Motronic) Brake Hydraulic System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 157267
BREMSPEDAL
-Nicht für GD
aus £79,27
aus £79,27
# 001
MPN: 161947
BREMSPEDAL
-Gültig für GD
aus £98,62
aus £98,62
# 002
MPN: 162535
BREMSPEDAL-BOHRPLATTE
aus £25,47
aus £25,47
# 003
MPN: 14441324
SCHRAUBEN
aus £0,53
aus £0,53
# 004
MPN: 14058411
NUSS
aus £0,53
aus £0,53
# 005
MPN: 129609
ÜBERTRAGUNGSHEBEL
-Nicht für GD
aus £246,87
aus £246,87
# 006
MPN: 109407
KUGELGELENK
aus £23,27
aus £23,27
# 007
MPN: 101305
FRÜHLING
aus £8,57
aus £8,57
Dieses Teil ersetzt die Teilenummer 660343
# 008
MPN: 129612
STIFT
aus £1,50
aus £1,50
# 009
MPN: 112125
Scheibe
-Nicht für GD
aus £1,24
aus £1,24
# 010
MPN: 112127
Scheibe MM. 0,9
-Mögliche Montage – Nicht für GD
aus £0,54
aus £0,54
# 010
MPN: 112128
Scheibe MM. 1,0
-Mögliche Montage – Nicht für GD
aus £25,81
aus £25,81
# 010
MPN: 112129
Scheibe MM. 1,1
-Mögliche Montage – Nicht für GD
aus £0,54
aus £0,54
# 010
MPN: 112130
Scheibe MM. 1,2
-Mögliche Montage – Nicht für GD
aus £0,54
aus £0,54
# 010
MPN: 112131
Scheibe MM. 1,3
-Mögliche Montage – Nicht für GD
aus £0,54
aus £0,54
# 011
MPN: 133555
STOPP-STEUERSCHALTER
aus £11,41
aus £11,41
# 012
MPN: 13543424
ZUCHT
aus £1,12
aus £1,12
Dieses Teil ersetzt die Teilenummer 13543421
# 013
MPN: 10007871
GABEL
aus £6,69
aus £6,69
# 014
MPN: 16043621
SCHRAUBEN
aus £1,14
aus £1,14
# 015
MPN: 147985
NUSS
aus £0,54
aus £0,54
# 016
MPN: 13517124
ZUCHT
aus £2,46
aus £2,46
Dieses Teil ersetzt die Teilenummer 13517121 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 16102324
NUSS
aus £1,14
aus £1,14
# 018
MPN: 148839
Rutschfeste hydraulische Steuerstation
-Nicht als Ersatzteil - Mit dem Kit 70000768 - Siehe Tabelle 34
Ersetzung
Ersetzung
# 019
MPN: 104030
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 020
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 136311
UNION
aus £33,39
aus £33,39
# 022
MPN: 131873
UNION
aus £3,07
aus £3,07
# 023
MPN: 70000510
O-RING-KIT
aus £103,81
aus £103,81
Dieses Teil ersetzt die Teilenummer 131874
# 024
MPN: 143676
BREMSLEITUNG
-Nicht für GD
aus £10,53
aus £10,53
# 024
MPN: 143677
BREMSLEITUNG
-Gültig für GD
aus £10,37
aus £10,37
# 025
MPN: 70000533
SCHLAUCHSATZ
aus £420,42
aus £420,42
Dieses Teil ersetzt die Teilenummer 136315
# 026
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10113600
# 027
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 028
MPN: 134903
ROHR VON KUPPLUNGSPUMPE ZUM TANK
-Gültig für GD
aus £1,85
aus £1,85
# 028
MPN: 151845
ROHR VON KUPPLUNGSPUMPE ZUM TANK
-Nicht für GD
aus £35,85
aus £35,85
Dieses Teil ersetzt die Teilenummer 120929 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 157934
SCHRAUBKRAGEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12179190
# 030
MPN: 132411
GUMMISCHLAUCH
-Nicht für GD
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 123264
# 030
MPN: 143069
GUMMISCHLAUCH
-Gültig für GD
aus £15,33
aus £15,33
# 031
MPN: 157934
SCHRAUBKRAGEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12179190
# 032
MPN: 148977
BREMSPUMPENSATZ
(Akku und Pressostat nicht im Lieferumfang enthalten)
Ersetzung
Ersetzung
# 033
MPN: 129636
SCHRAUBEN
aus £2,49
aus £2,49
# 034
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 035
MPN: 130861
Scheibe
aus £2,22
aus £2,22
# 036
MPN: 140498
Halterung
aus £18,16
aus £18,16
# 037
MPN: 144824
Dichtung
aus £1,08
aus £1,08
# 038
MPN: 16043124
SCHRAUBEN
aus £0,30
aus £0,30
Dieses Teil ersetzt die Teilenummer 16043121, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 103163
BUCHSE
-Gültig für GD
aus £4,55
aus £4,55
# 041
MPN: 10441490
HALTERUNG MIT HÜLSE
-Gültig für GD
aus £0,53
aus £0,53
