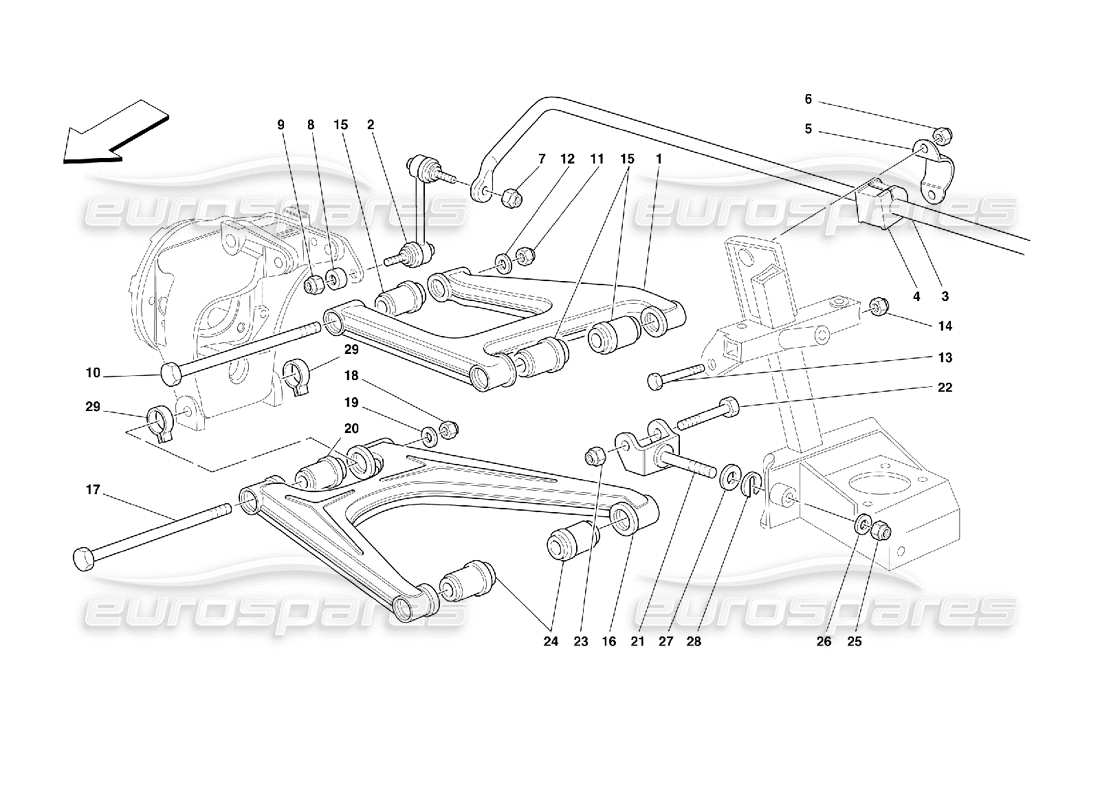

046 - Hinterradaufhängung – Querlenker
Ferrari 355 (2.7 Motronic) Rear Suspension - Wishbones Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 159373
OBERER HEBEL
aus £240,07
aus £240,07
# 002
MPN: 159306
RECHTE KUGELSPURSTANGE
aus £47,34
aus £47,34
# 002
MPN: 159307
LINKE KUGELSPURSTANGE
aus £49,05
aus £49,05
# 003
MPN: 159303
Hinterer Stabilisator
aus £157,62
aus £157,62
# 004
MPN: 118276
BAR-PUFFER
aus £50,00
aus £50,00
# 005
MPN: 133802
PAD-BEFESTIGUNGSPLATTE
aus £19,27
aus £19,27
# 006
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 007
MPN: 102742
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 121681
ABSTANDSHALTER
aus £3,05
aus £3,05
# 009
MPN: 102742
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 128904
SCHRAUBEN
aus £15,87
aus £15,87
# 011
MPN: 102825
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95900617
# 012
MPN: 106616
Scheibe
-Gültig bis zur Erschöpfung des Vorrats
aus £0,78
aus £0,78
# 012
MPN: 12601579
Scheibe
-Gültig nach Erschöpfung des Lagerbestands von 106616
aus £15,15
aus £15,15
# 013
MPN: 106419
SCHRAUBEN
aus £8,11
aus £8,11
Dieses Teil ersetzt die Teilenummer 100808 - und 9 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 102825
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95900617
# 015
MPN: 161571
FLAMBLOCK
aus £83,29
aus £83,29
# 016
MPN: 159374
UNTERER HEBEL
aus £1.002,22
aus £1.002,22
# 017
MPN: 136218
SCHRAUBEN
aus £9,16
aus £9,16
# 018
MPN: 150238
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575821 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 105434
Scheibe
aus £20,37
aus £20,37
# 020
MPN: 161572
FLAMBLOCK
aus £86,10
aus £86,10
# 021
MPN: 159399
UNTERE GABEL
aus £202,65
aus £202,65
Dieses Teil ersetzt die Teilenummer 100784 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 106422
SCHRAUBEN
aus £8,37
aus £8,37
# 023
MPN: 150238
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575821 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 161573
FLAMBLOCK
aus £57,75
aus £57,75
# 025
MPN: 150238
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575821 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 101041
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10730821
# 027
MPN: 159402
Scheibe MM. 3
-Für rechte vordere untere Gabel
aus £2,25
aus £2,25
# 027
MPN: 159402
Scheibe MM. 3
-Für linke vordere untere Gabel
aus £2,25
aus £2,25
# 027
MPN: 159402
Scheibe MM. 3
-Für hintere untere Gabeln
aus £2,25
aus £2,25
# 027
MPN: 165087
Scheibe MM. 2
-Für linke vordere untere Gabel – als Alternative
aus £2,90
aus £2,90
# 028
MPN: 101039
Scheibe MM. 1,0
aus £1,78
aus £1,78
Dieses Teil ersetzt die Teilenummer 107025 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 107338
Scheibe MM. 1,5
aus £13,11
aus £13,11
Dieses Teil ersetzt die Teilenummer 107418
# 028
MPN: 107339
Scheibe MM. 2,0
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 107419
# 028
MPN: 107340
Scheibe MM. 2,5
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 107420
# 028
MPN: 107341
Scheibe MM. 3,0
aus £2,84
aus £2,84
Dieses Teil ersetzt die Teilenummer 107421
# 028
MPN: 107342
Scheibe MM. 3,25
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 107422
# 029
MPN: 160020
FLAMBLOCK-SCHUTZ
aus £13,70
aus £13,70
