Eurospares -Gültig für Spider
116 - obere hydraulische Steuerung

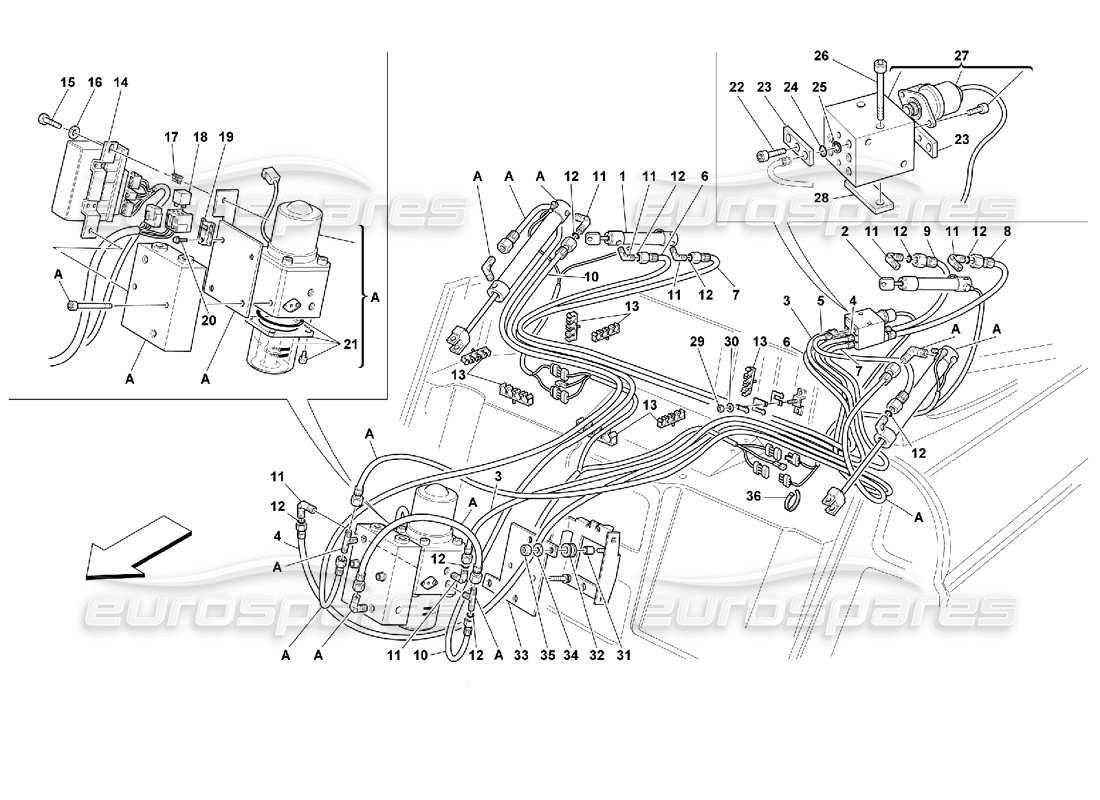

Ferrari 355 (2.7 Motronic) Top Hydraulic Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 64418200
VOLLSTÄNDIGER HYDRAULIKKREIS
aus £16.050,50
aus £16.050,50
Dieses Teil ersetzt die Teilenummer 64967100
# 000
MPN: 64967100

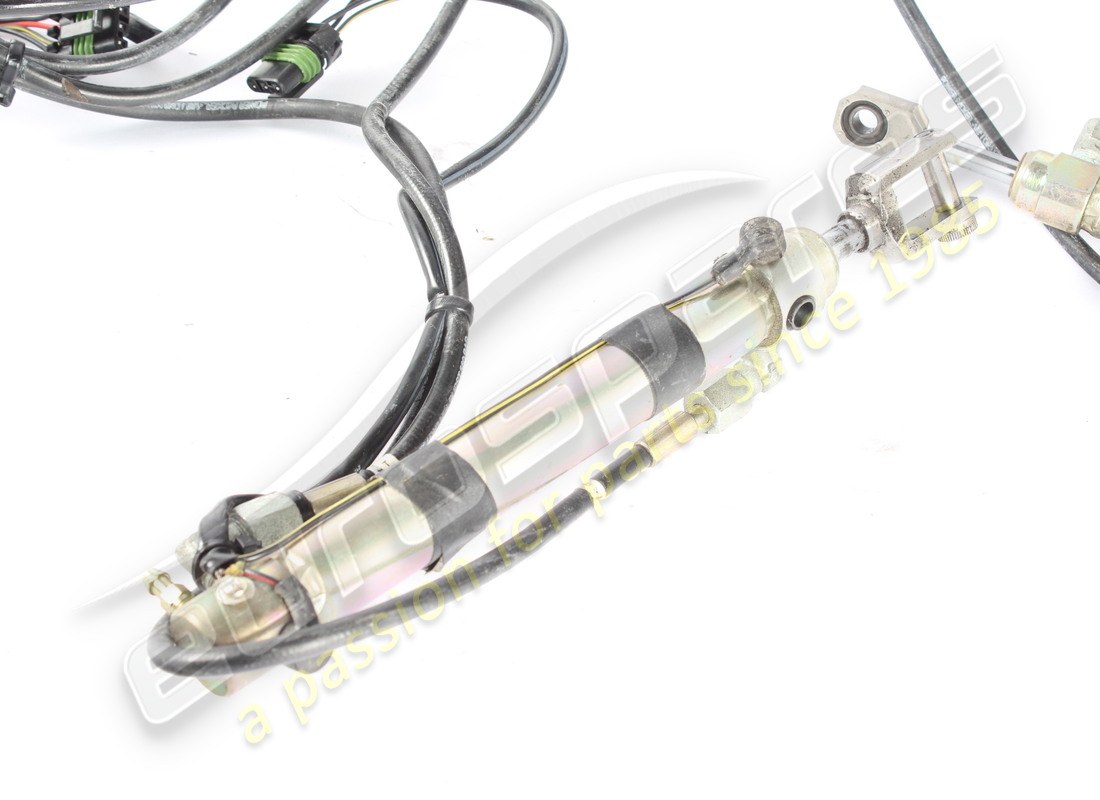

PUMPE, HAUPTZYLINDER UND ROHRE KOMPLETTE BAUGRUPPE
- A auf Bild -
Ersetzung
Ersetzung
# 001
MPN: 64967200
RECHTER SEKUNDÄRZYLINDER
aus £1.417,50
aus £1.417,50
# 002
MPN: 64967300
LINKER SEKUNDÄRZYLINDER
Ersetzung
Ersetzung
# 003
MPN: 168857
(L) ROHR VOM VENTIL ZUR PUMPE
aus £156,45
aus £156,45
# 004
MPN: 168858
(N) ROHR VOM VENTIL ZUR PUMPE
aus £135,51
aus £135,51
# 005
MPN: 168859
(K) ROHR VOM VENTIL ZUM LINKEN HAUPTZYLINDER
aus £119,43
aus £119,43
# 006
MPN: 168860
(O) ROHR VOM VENTIL ZUM RECHTEN SEKUNDÄRZYLINDER
aus £65,29
aus £65,29
# 007
MPN: 168861
(P) ROHR VOM VENTIL ZUM RECHTEN SEKUNDÄRZYLINDER
aus £165,45
aus £165,45
# 008
MPN: 168862
(R) ROHR VOM VENTIL ZUM LINKEN SEKUNDÄRZYLINDER
aus £111,23
aus £111,23
# 009
MPN: 168863
(S) ROHR VOM VENTIL ZUM LINKEN SEKUNDÄRZYLINDER
aus £125,30
aus £125,30
# 010
MPN: 168864
(V) ROHR VON DER PUMPE ZUM RECHTEN HAUPTZYLINDER
aus £95,86
aus £95,86
# 011
MPN: 168865
UNION
aus £22,61
aus £22,61
# 012
MPN: 168866
ODER DICHTUNG FÜR VERBINDUNG
aus £7,78
aus £7,78
# 013
MPN: 141699
CLIP
aus £0,74
aus £0,74
# 014
MPN: 64660200
ELEKTRONISCHE STEUERSTATION
aus £14.624,62
aus £14.624,62
# 015
MPN: 13833224
BEFESTIGUNGSSCHRAUBE DER STEUERSTATION
-Gültig nach Erschöpfung des Lagerbestands von 13833271
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13833271
# 015
MPN: 13833271
BEFESTIGUNGSSCHRAUBE DER STEUERSTATION
-Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 016
MPN: 14496324
Scheibe
aus £1,44
aus £1,44
Dieses Teil ersetzt die Teilenummer 14496301
# 017
MPN: 125242
15 A. SICHERUNG
-Blau – Für obere Kontrollstation
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11055090 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 131941
30 A. SICHERUNG
-Grün – Für Top-Bewegungsmotor
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer MC3742/6
# 018
MPN: 157992
RELAIS
aus £24,77
aus £24,77
# 019
MPN: 155184
Halterung
aus £6,72
aus £6,72
# 020
MPN: 13835814
BLÖCKE BEFESTIGUNGSSCHRAUBE
aus £1,77
aus £1,77
# 021
MPN: 168881
BECHER-KOMPLETT-KIT
aus £293,41
aus £293,41
# 022
MPN: 168884
KLEINE PLATTENBEFESTIGUNGSSCHRAUBE
aus £1,11
aus £1,11
# 023
MPN: 168885
KLEINER TELLER
aus £25,42
aus £25,42
# 024
MPN: 168886

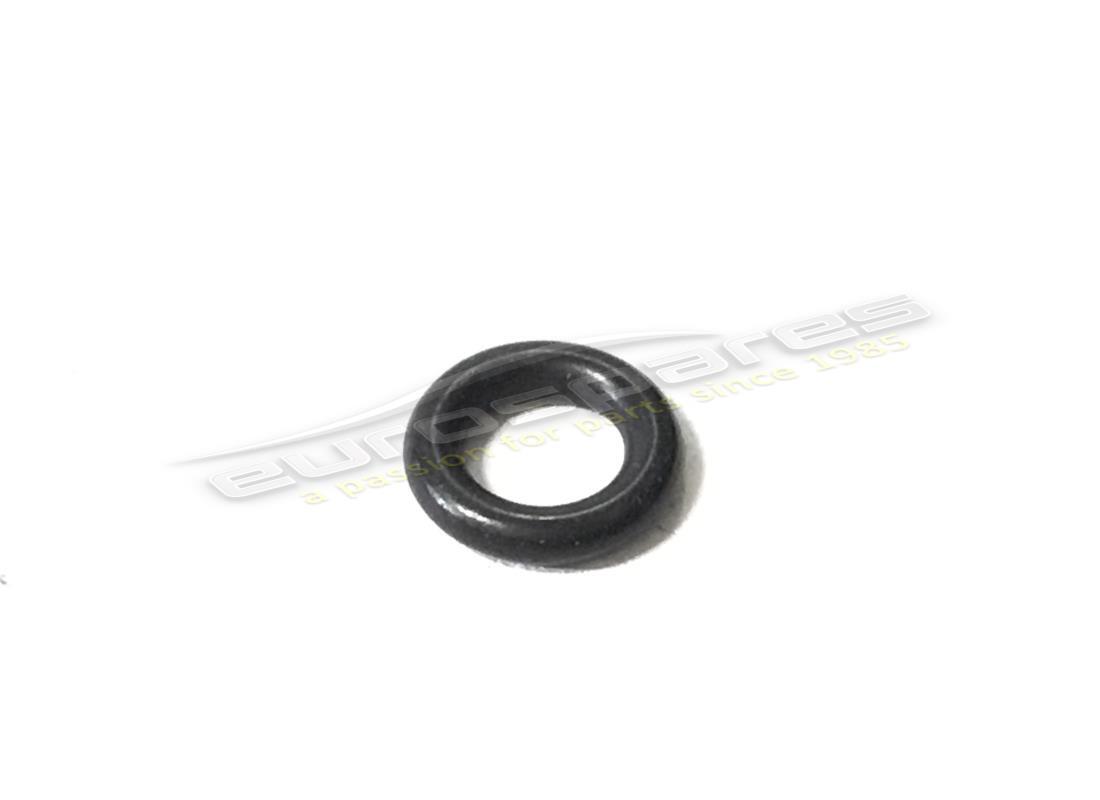

ODER DICHTUNG
aus £2,58
aus £2,58
# 025
MPN: 168887
SEEGER-RING
aus £1,11
aus £1,11
# 026
MPN: 14359021
BEFESTIGUNGSSCHRAUBE DES MAGNETVENTILS
aus £0,71
aus £0,71
# 027
MPN: 168888
KOMPLETTES MAGNETVENTIL
aus £2.073,44
aus £2.073,44
# 028
MPN: 64662600
MAGNETVENTIL BEFESTIGUNG KLEINE PLATTE
aus £37,66
aus £37,66
# 029
MPN: 10794011
NUSS
aus £0,26
aus £0,26
# 030
MPN: 14496204
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496201
# 031
MPN: 168889
ABSTANDSHALTER
aus £2,97
aus £2,97
# 032
MPN: 168890
GUMMIBUCHSE
aus £7,90
aus £7,90
# 033
MPN: 168891
PUMPENBEFESTIGUNGSPLATTE
aus £51,00
aus £51,00
# 034
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 035
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 036
MPN: 110381
KLEMME
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer MC4325/4
