Eurospares -Gültig für Spider
116 - obere hydraulische Steuerung

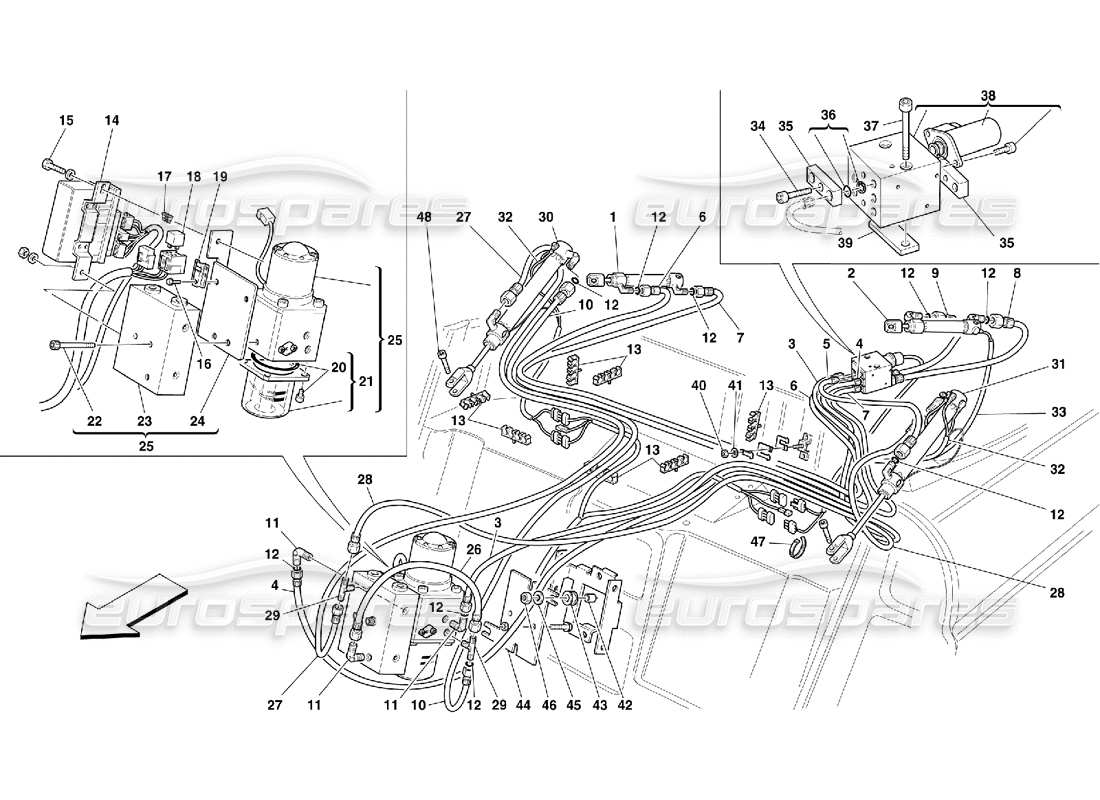

Ferrari 355 (5.2 Motronic) Top Hydraulic Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 64418200
VOLLSTÄNDIGER HYDRAULIKKREIS
aus £16.050,50
aus £16.050,50
Dieses Teil ersetzt die Teilenummer 64967100
# 001
MPN: 64967200
RECHTER SEKUNDÄRZYLINDER
aus £1.417,50
aus £1.417,50
# 002
MPN: 65699800
LINKER SEKUNDÄRZYLINDER
aus £1.306,36
aus £1.306,36
Dieses Teil ersetzt die Teilenummer 64967300
# 003
MPN: 168857
(L) ROHR VOM VENTIL ZUR PUMPE
aus £156,45
aus £156,45
# 004
MPN: 168858
(N) ROHR VOM VENTIL ZUR PUMPE
aus £135,51
aus £135,51
# 005
MPN: 168859
(K) ROHR VOM VENTIL ZUM LINKEN HAUPTZYLINDER
aus £119,43
aus £119,43
# 006
MPN: 168860
(O) ROHR VOM VENTIL ZUM RECHTEN SEKUNDÄRZYLINDER
aus £65,29
aus £65,29
# 007
MPN: 168861
(P) ROHR VOM VENTIL ZUM RECHTEN SEKUNDÄRZYLINDER
aus £165,45
aus £165,45
# 008
MPN: 168862
(R) ROHR VOM VENTIL ZUM LINKEN SEKUNDÄRZYLINDER
aus £111,23
aus £111,23
# 009
MPN: 168863
(S) ROHR VOM VENTIL ZUM LINKEN SEKUNDÄRZYLINDER
aus £125,30
aus £125,30
# 010
MPN: 168864
(V) ROHR VON DER PUMPE ZUM RECHTEN HAUPTZYLINDER
aus £95,86
aus £95,86
# 011
MPN: 168865
90° UNION
aus £22,61
aus £22,61
# 012
MPN: 168866
ODER DICHTUNG FÜR VERBINDUNGEN
aus £7,78
aus £7,78
# 013
MPN: 141699
CLIP
aus £0,74
aus £0,74
# 014
MPN: 64660200
ELEKTRONISCHE STEUERSTATION
aus £14.624,62
aus £14.624,62
# 015
MPN: 13833224
BEFESTIGUNGSSCHRAUBE DER STEUERSTATION
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13833271
# 016
MPN: 13835814
BLÖCKE BEFESTIGUNGSSCHRAUBE
aus £1,77
aus £1,77
# 017
MPN: 125242
15 A. SICHERUNG
-Blau – Für obere Kontrollstation
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11055090 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 131941
30 A. SICHERUNG
-Grün – Für Top-Bewegungsmotor
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer MC3742/6
# 018
MPN: 157992
RELAIS
aus £24,77
aus £24,77
# 019
MPN: 155184
Halterung
aus £6,72
aus £6,72
# 020
MPN: 177710
ODER KIT + SCHRAUBEN
aus £73,64
aus £73,64
# 021
MPN: 168881
BECHER-KOMPLETT-KIT
aus £293,41
aus £293,41
# 022
MPN: 177713
SCHRAUBENVENTIL AN DER PUMPE BEFESTIGEN
aus £0,93
aus £0,93
# 023
MPN: 177712
HYDRAULIKPUMPENVENTIL
aus £1.333,38
aus £1.333,38
# 024
MPN: 65730100
PUMPENHALTERUNG
aus £46,21
aus £46,21
# 025
MPN: 65699900
KOMPLETTE HYDRAULIKPUMPE
aus £7.943,28
aus £7.943,28
# 026
MPN: 177714
(W) ROHR AN DER HYDRAULIKPUMPE
aus £87,44
aus £87,44
# 027
MPN: 177715
(U) ROHR VOM PUMPENVENTIL ZUM RECHTEN HAUPTZYLINDER
aus £46,88
aus £46,88
# 028
MPN: 177716
(T) ROHR VOM PUMPENVENTIL ZUM LINKEN HAUPTZYLINDER
aus £46,88
aus £46,88
# 029
MPN: 177802
UNION
aus £45,51
aus £45,51
# 030
MPN: 177790
VOLLSTÄNDIGER RECHTER HAUPTZYLINDER
aus £5.255,36
aus £5.255,36
# 031
MPN: 177767
KOMPLETT LINKER HAUPTZYLINDER
aus £2.013,17
aus £2.013,17
# 032
MPN: 177804
HAUPTZYLINDERKABEL
aus £86,27
aus £86,27
# 033
MPN: 177803
SEKUNDÄRZYLINDERDRAHT LINKS
aus £127,70
aus £127,70
# 034
MPN: 168884
KLEINE PLATTENBEFESTIGUNGSSCHRAUBE
aus £1,11
aus £1,11
# 035
MPN: 168885
KLEINER TELLER
aus £25,42
aus £25,42
# 036
MPN: 177711
SEEGER-RING
aus £80,71
aus £80,71
# 037
MPN: 14359021
BEFESTIGUNGSSCHRAUBE DES MAGNETVENTILS
aus £0,71
aus £0,71
# 038
MPN: 168888
KOMPLETTES MAGNETVENTIL
aus £2.073,44
aus £2.073,44
# 039
MPN: 64662600
MAGNETVENTIL BEFESTIGUNG KLEINE PLATTE
aus £37,66
aus £37,66
# 040
MPN: 10794014
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10794034
# 041
MPN: 14496204
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496201
# 042
MPN: 168889
ABSTANDSHALTER
aus £2,97
aus £2,97
# 043
MPN: 168890
GUMMIBUCHSE
aus £7,90
aus £7,90
# 044
MPN: 168891
PUMPENBEFESTIGUNGSPLATTE
aus £51,00
aus £51,00
# 045
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 046
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 047
MPN: 110381
KLEMME
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer MC4325/4
# 048
MPN: 180424
SCHRAUBEN
aus £45,90
aus £45,90
