006 - Timing – Kontrollen

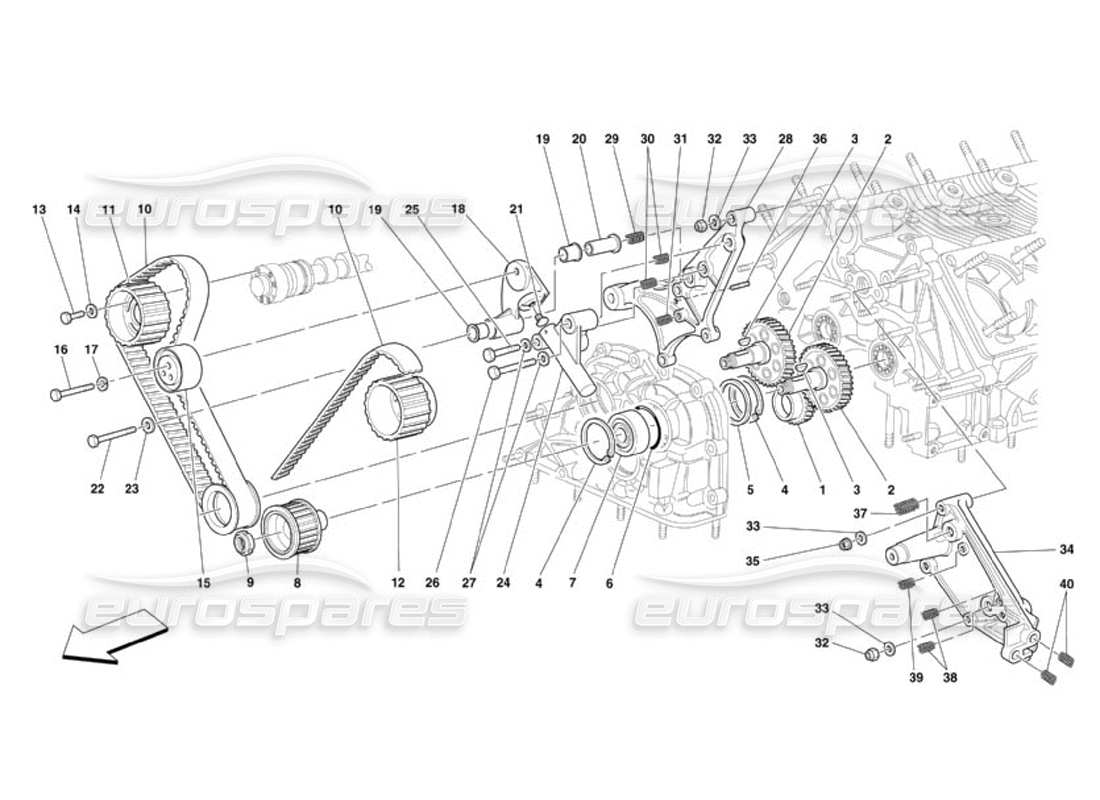

Ferrari 360 Challenge (2000) Timing - Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 160598
ANTRIEBSZAHNRAD
aus £189,62
aus £189,62
# 002
MPN: 181984
ANGETRIEBENES ZAHNRAD
aus £1.473,83
aus £1.473,83
Dieses Teil ersetzt die Teilenummer 179079 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 10206320
DISC-SCHLÜSSEL
aus £0,77
aus £0,77
# 004
MPN: 11060576
SEEGER-RING
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 11060575
# 005
MPN: 133377
Scheibe
aus £8,35
aus £8,35
# 006
MPN: 136140
ODER DICHTUNG
aus £0,70
aus £0,70
# 007
MPN: 170787
LAGER
aus £34,92
aus £34,92
Dieses Teil ersetzt die Teilenummer 144690 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 154238
ANTRIEBSRIEMENSCHEIBE
aus £167,51
aus £167,51
# 009
MPN: 104919
RINGMUTTER
aus £3,08
aus £3,08
# 010
MPN: 184986
ZEITSTEUERRIEMEN
aus £37,02
aus £37,02
Dieses Teil ersetzt die Teilenummer 181610
# 011
MPN: 169154
RECHTE AUSPUFF-ANSCHLUSSVERTEILERRIEMENSCHEIBE
aus £34,71
aus £34,71
# 012
MPN: 169153
Linke Abgas-Ansaug-Verteilungsrolle
aus £273,54
aus £273,54
# 013
MPN: 181336
SCHRAUBEN
aus £1,79
aus £1,79
# 014
MPN: 11193274
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11193279, die wir auf Lager haben
# 015
MPN: 181264
RIEMENSPANNROLLE
(PREIS JEWEILS)
aus £153,02
aus £153,02
# 016
MPN: 11307024
SCHRAUBEN
aus £2,15
aus £2,15
# 017
MPN: 127497
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 181253
RIEMENSPANNERARM
aus £159,52
aus £159,52
# 019
MPN: 159425
BUCHSE
aus £1,24
aus £1,24
# 020
MPN: 158138
BUCHSE
aus £45,64
aus £45,64
# 021
MPN: 158156
KLINKE
aus £136,96
aus £136,96
# 022
MPN: 11288034
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 11288031
# 023
MPN: 184318
Scheibe
aus £2,38
aus £2,38
# 024
MPN: 157356
RH HYDRAULISCHER SPANNER
aus £186,93
aus £186,93
# 024
MPN: 202784
HYDRAULISCHER SPANNER LINKS
aus £312,20
aus £312,20
Dieses Teil ersetzt die Teilenummer 192920
# 025
MPN: 205693
SCHRAUBEN
aus £32,62
aus £32,62
# 026
MPN: 16044224
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16044221, die wir auf Lager haben
# 027
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 179635
OBERE HALTERUNG FÜR GENERATORHALTERUNG
aus £93,63
aus £93,63
# 029
MPN: 13526170
GEWINDEEINSATZ
aus £2,43
aus £2,43
Dieses Teil ersetzt die Teilenummer 105197
# 030
MPN: 13525870
GEWINDEEINSATZ
aus £1,96
aus £1,96
Dieses Teil ersetzt die Teilenummer 105510
# 031
MPN: 13525570
GEWINDEEINSATZ
aus £3,26
aus £3,26
Dieses Teil ersetzt die Teilenummer 109668
# 032
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 033
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 181822
RIEMENSPANNER-UNTERSTÜTZUNG UND AC-KOMPRESSOR
aus £52,80
aus £52,80
Dieses Teil ersetzt die Teilenummer 181815 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 177778
NUSS
aus £0,75
aus £0,75
Dieses Teil ersetzt die Teilenummer 133215 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 11499924
ZUCHT
aus £7,85
aus £7,85
Dieses Teil ersetzt die Teilenummer 11499921, die wir auf Lager haben
# 037
MPN: 13526170
GEWINDEEINSATZ
aus £2,43
aus £2,43
Dieses Teil ersetzt die Teilenummer 105197
# 038
MPN: 13525870
GEWINDEEINSATZ
aus £1,96
aus £1,96
Dieses Teil ersetzt die Teilenummer 105510
# 039
MPN: 13525570
GEWINDEEINSATZ
aus £3,26
aus £3,26
Dieses Teil ersetzt die Teilenummer 109668
# 040
MPN: 13525770
GEWINDEEINSATZ
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 103830
