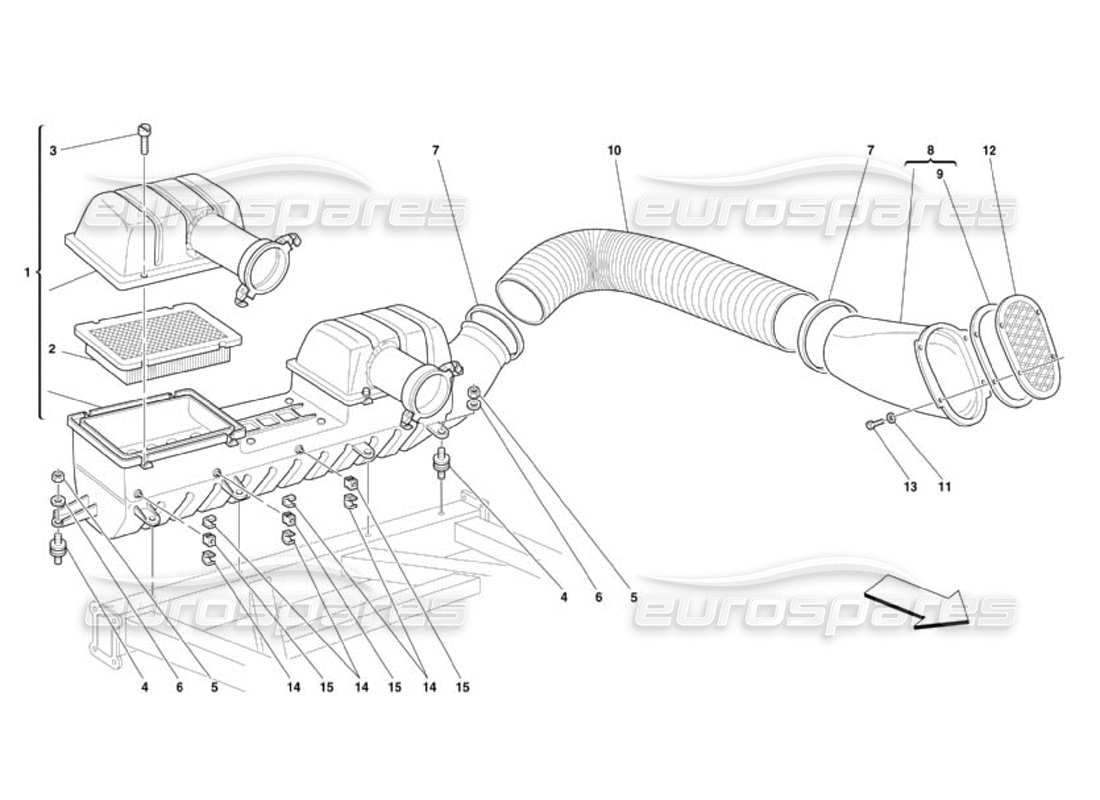

012 - Lufteinlass
Ferrari 360 Challenge (2000) Air Intake Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 182812
KOMPLETTE FILTERKASTEN
aus £875,11
aus £875,11
# 002
MPN: 190880

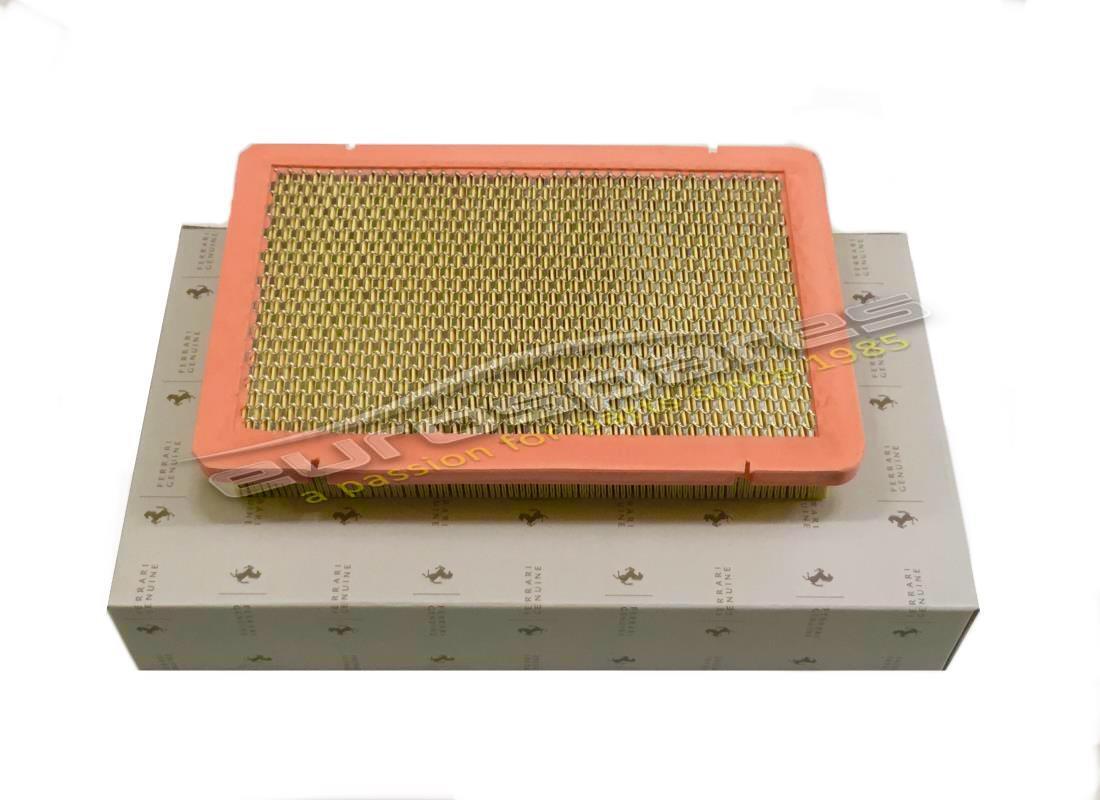

LUFTFILTER
aus £37,34
aus £37,34
Dieses Teil ersetzt die Teilenummer 170689
# 003
MPN: 157757/A
SCHRAUBEN
aus £9,82
aus £9,82
# 004
MPN: 142202
UNTERLAGE
aus £14,94
aus £14,94
# 005
MPN: 15896214
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15896211
# 006
MPN: 12643724
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 13001590
KRAGEN
aus £0,77
aus £0,77
# 008
MPN: 181472
Lufteinlass
aus £434,14
aus £434,14
# 009
MPN: 178293
GUMMISTICKE
aus £2,28
aus £2,28
# 010
MPN: 182867
ANSAUGKANAL
aus £165,06
aus £165,06
# 011
MPN: 12638124
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12638101, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 63580500
Kompletter Grill
aus £15,33
aus £15,33
# 013
MPN: 13274211
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 13274221
# 014
MPN: 140130
CLIP
aus £0,53
aus £0,53
# 015
MPN: 155781
ANCHORAGE
aus £0,47
aus £0,47
