001 - KURBELGEHÄUSE

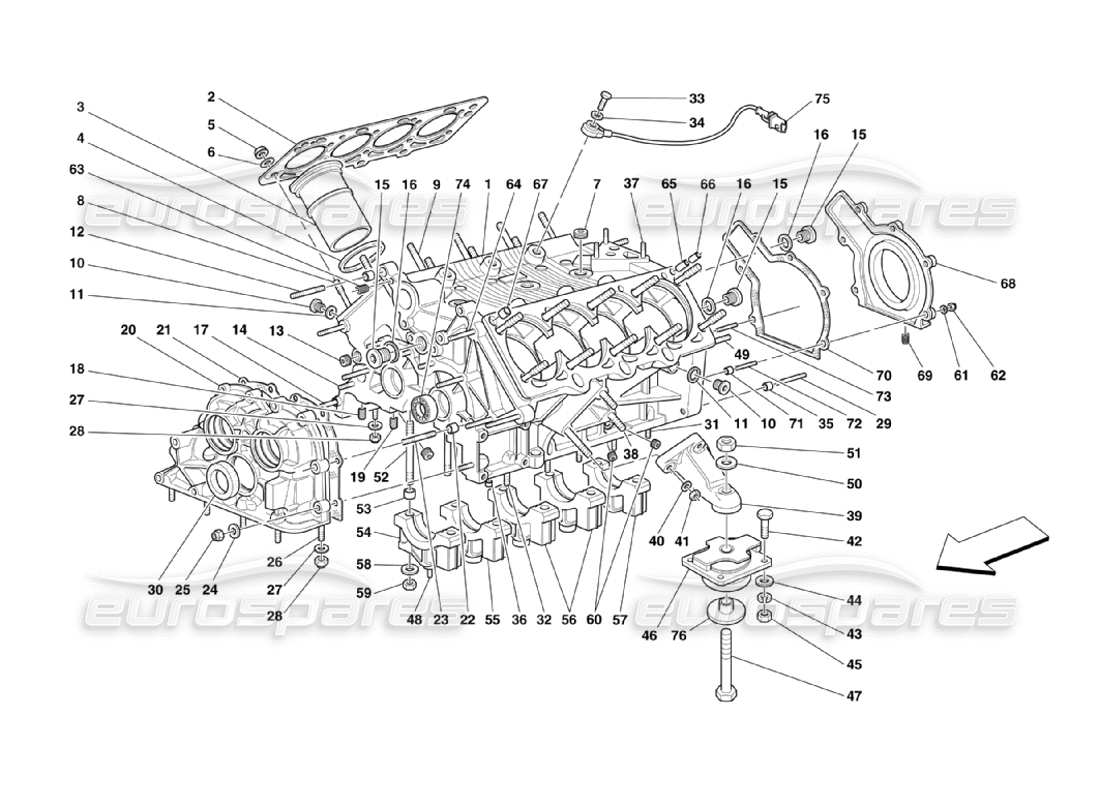

Ferrari 360 Challenge Stradale Crankcase Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 202206

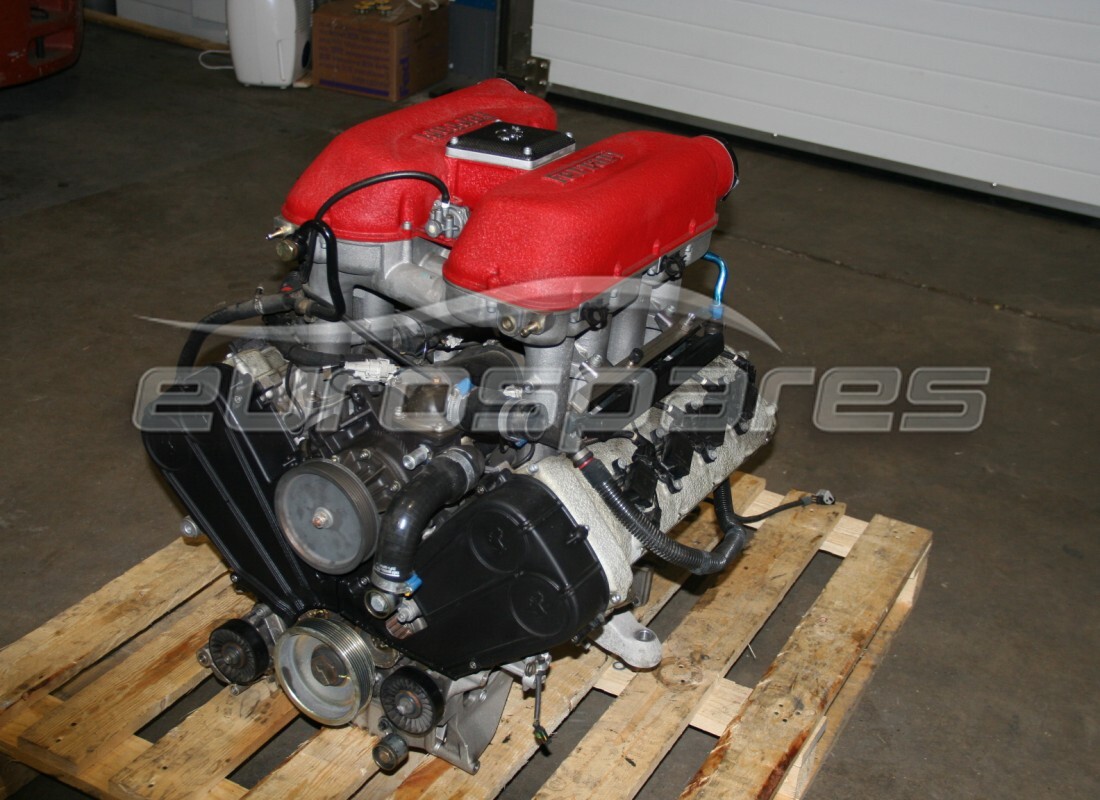

KOMPLETTMOTOR
aus £35.995,00
aus £35.995,00
# 001
MPN: 201697
KOMPLETTES KURBELGEHÄUSE
aus £6.791,91
aus £6.791,91
Dieses Teil ersetzt die Teilenummer 201217
# 002
MPN: 174853
Dichtung
aus £204,75
aus £204,75
# 003
MPN: 136875
ZYLINDERBUCHSE
aus £282,05
aus £282,05
# 004
MPN: 136258
Dichtung
aus £2,80
aus £2,80
Dieses Teil ersetzt die Teilenummer 173529
# 005
MPN: 148093
NUSS
aus £30,93
aus £30,93
# 006
MPN: 151117
Scheibe
-Kurbelgehäuse Mittelseite-
aus £0,34
aus £0,34
# 006
MPN: 176208
Scheibe
-Kurbelgehäuse vorne und hinten-
aus £1,82
aus £1,82
# 007
MPN: 14325540
GEWINDESTECKER
aus £4,32
aus £4,32
# 008
MPN: 176148
ZUCHT
-Kurbelgehäuse vorne und hinten-
aus £5,40
aus £5,40
# 009
MPN: 148311
ZUCHT
-Kurbelgehäuse Mittelseite-
aus £20,86
aus £20,86
# 010
MPN: 200988
Wasserauslassstopfen
aus £5,03
aus £5,03
# 011
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 13544034
ZUCHT
aus £0,67
aus £0,67
# 013
MPN: 14325140
GEWINDESTECKER
aus £0,96
aus £0,96
# 014
MPN: 13543424
ZUCHT
aus £1,03
aus £1,03
Dieses Teil ersetzt die Teilenummer 13543421
# 015
MPN: 10275011
GEWINDESTECKER
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 10263460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 017
MPN: 13544024
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13544021
# 018
MPN: 13525870
GEWINDEEINSATZ
aus £1,96
aus £1,96
Dieses Teil ersetzt die Teilenummer 105510
# 019
MPN: 13525770
GEWINDEEINSATZ
aus £1,60
aus £1,60
Dieses Teil ersetzt die Teilenummer 103830
# 020
MPN: 169754
VORDERSEITE
-Nicht als Ersatzteil - Mit komplettem Kurbelgehäuse-
Ersetzung
Ersetzung
# 021
MPN: 153921
Dichtung
aus £10,09
aus £10,09
# 022
MPN: 100041
DÜBEL
aus £3,82
aus £3,82
# 023
MPN: 13543624
ZUCHT
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13543621
# 024
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 026
MPN: 13543524
ZUCHT
aus £2,08
aus £2,08
Dieses Teil ersetzt die Teilenummer 13543521
# 027
MPN: 12604474
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12604479
# 028
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 029
MPN: 13547034
ZUCHT
aus £1,66
aus £1,66
# 030
MPN: 163985
VORDERE ÖLDICHTUNG
aus £25,60
aus £25,60
# 031
MPN: 13543524
ZUCHT
aus £2,08
aus £2,08
Dieses Teil ersetzt die Teilenummer 13543521
# 032
MPN: 13543624
ZUCHT
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 13543621
# 033
MPN: 16043834
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16043824
# 034
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 165351
ZENTRIERDÜBEL
aus £1,69
aus £1,69
# 036
MPN: 102725
DÜBEL
aus £0,58
aus £0,58
# 037
MPN: 13543524
ZUCHT
aus £2,08
aus £2,08
Dieses Teil ersetzt die Teilenummer 13543521
# 038
MPN: 13546624
ZUCHT
aus £0,47
aus £0,47
# 038
MPN: 13547124
ZUCHT
-Rechte Seitenstütze-
aus £0,61
aus £0,61
# 039
MPN: 183804

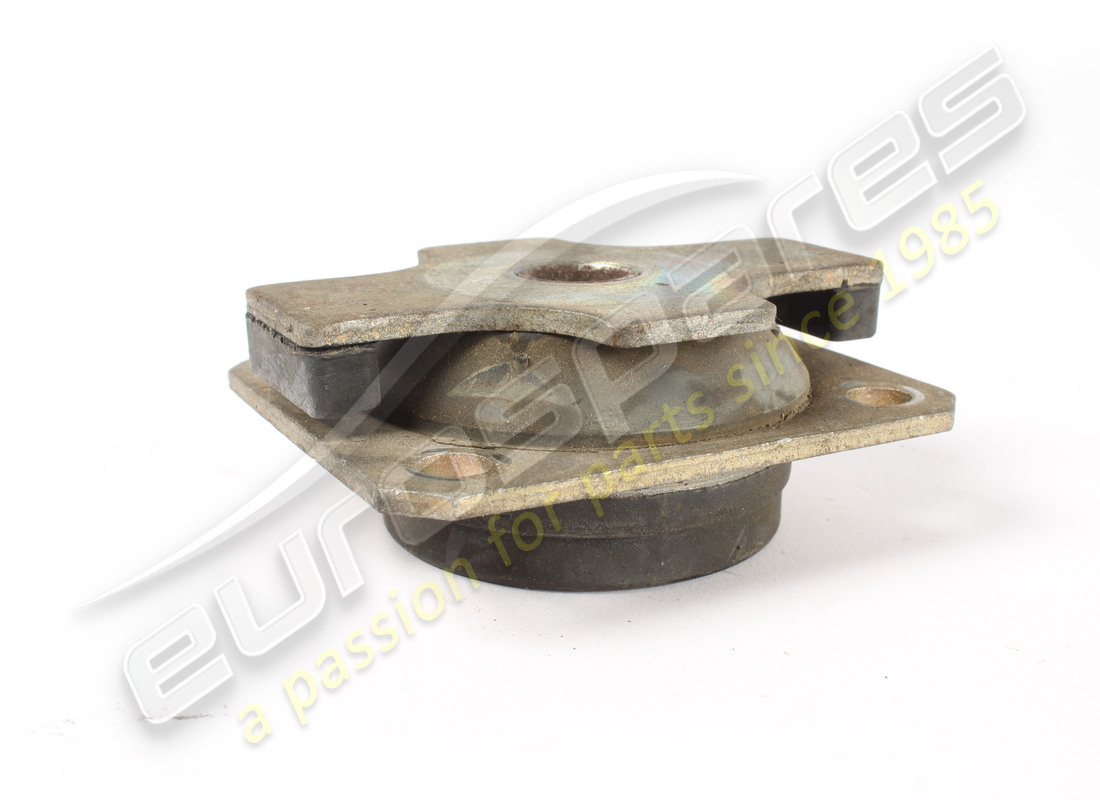

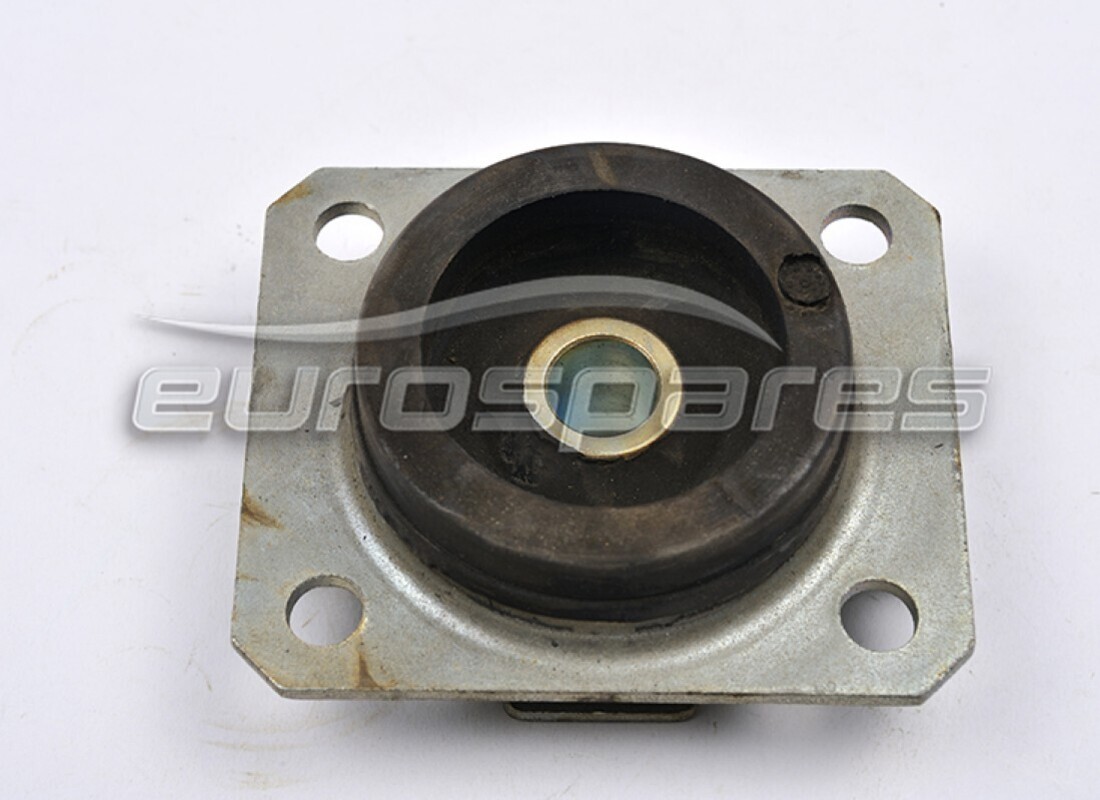

UNTERSTÜTZUNG ZUR MOTORBEFESTIGUNG
aus £70,20
aus £70,20
# 040
MPN: 11190574
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499504
# 041
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 15970734
SCHRAUBEN
aus £0,47
aus £0,47
# 043
MPN: 127497
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 12646824
Scheibe
aus £0,47
aus £0,47
# 045
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 11369634
SCHRAUBEN
aus £3,55
aus £3,55
Dieses Teil ersetzt die Teilenummer 11369624
# 048
MPN: 13516624
ZUCHT
aus £0,72
aus £0,72
Dieses Teil ersetzt die Teilenummer 13516621, die wir auf Lager haben
# 049
MPN: 13547234
ZUCHT
aus £7,87
aus £7,87
# 050
MPN: 12601774
Scheibe
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 12601779
# 051
MPN: 176573
NUSS
aus £0,99
aus £0,99
Dieses Teil ersetzt die Teilenummer 158307
# 052
MPN: 180263
ZUCHT
aus £2,67
aus £2,67
# 053
MPN: 125317
ZENTRIERDÜBEL
aus £0,59
aus £0,59
# 054
MPN: 152158
FRONTHUT
-Nicht als Ersatzteil - Mit komplettem Kurbelgehäuse-
Ersetzung
Ersetzung
# 055
MPN: 152159
VORDERER ZWISCHENHUT
-Nicht als Ersatzteil - Mit komplettem Kurbelgehäuse-
Ersetzung
Ersetzung
# 056
MPN: 152098
ZWISCHENMITTEL- UND HINTERHUT
-Nicht als Ersatzteil - Mit komplettem Kurbelgehäuse-
Ersetzung
Ersetzung
# 057
MPN: 152099
HINTERER HUT
-Nicht als Ersatzteil - Mit komplettem Kurbelgehäuse-
Ersetzung
Ersetzung
# 058
MPN: 103842
Scheibe
Ersetzung
Ersetzung
# 059
MPN: 103841
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 4146542
# 060
MPN: 164400
GEWINDESTECKER
aus £1,86
aus £1,86
Dieses Teil ersetzt die Teilenummer 194490
# 061
MPN: 12620474
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 062
MPN: 15896214
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 15896211
# 063
MPN: 13525870
GEWINDEEINSATZ
aus £1,96
aus £1,96
Dieses Teil ersetzt die Teilenummer 105510
# 064
MPN: 13544024
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13544021
# 065
MPN: 156862
RÜCKSCHLAGVENTIL
aus £5,32
aus £5,32
# 066
MPN: 175644
HINTERER DÜBEL
aus £1,66
aus £1,66
# 067
MPN: 173479
VORDERER DÜBEL
aus £11,88
aus £11,88
# 068
MPN: 170527
HINTERE ABDECKUNG
-Nicht als Ersatzteil - Mit komplettem Kurbelgehäuse-
aus £117,00
aus £117,00
# 069
MPN: 13525570
GEWINDEEINSATZ
aus £3,26
aus £3,26
Dieses Teil ersetzt die Teilenummer 109668
# 070
MPN: 170529
Dichtung
aus £18,27
aus £18,27
# 071
MPN: 103038
DÜBEL
aus £0,67
aus £0,67
# 072
MPN: 13541124
ZUCHT
aus £11,60
aus £11,60
Dieses Teil ersetzt die Teilenummer 13541121
# 073
MPN: 13540824
ZUCHT
aus £14,21
aus £14,21
Dieses Teil ersetzt die Teilenummer 13540821
# 074
MPN: 171177
LAGER
aus £9,72
aus £9,72
Dieses Teil ersetzt die Teilenummer 144713
# 075
MPN: 177672
SENSOR FÜR DAS SCHIESSEN
aus £57,43
aus £57,43
# 076
MPN: 204086
Scheibe
aus £21,84
aus £21,84
