033 - Wellenräder verlegen

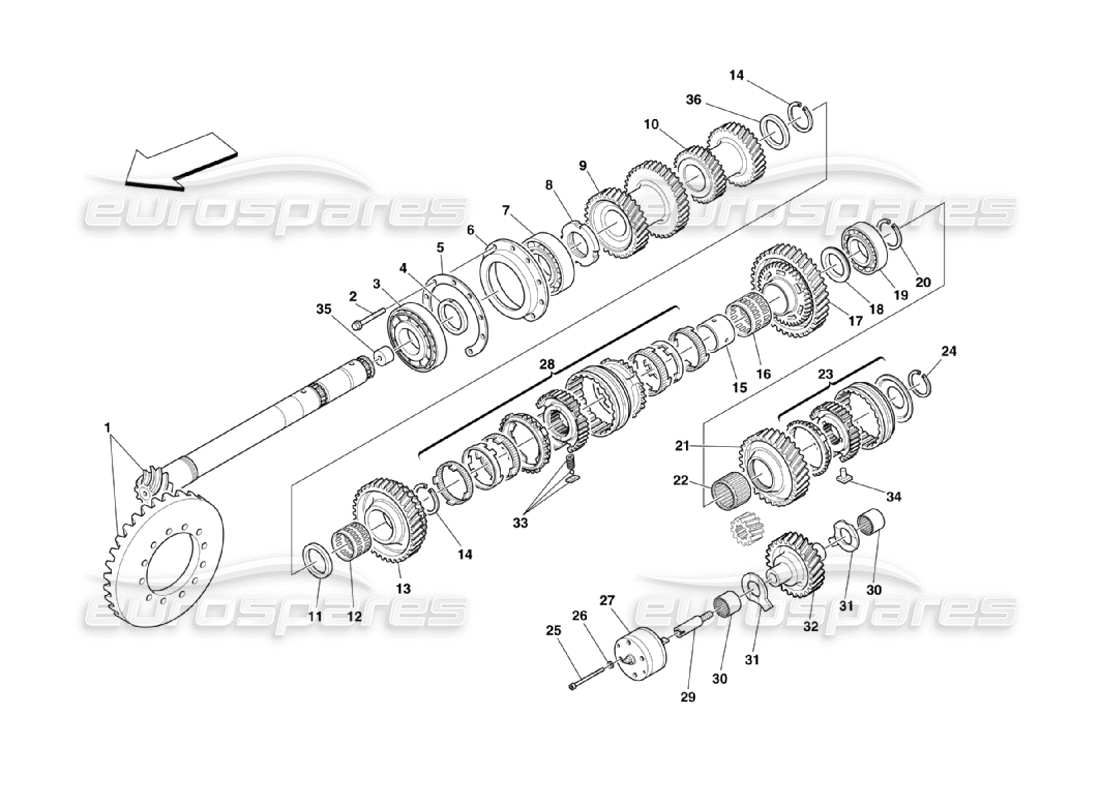

Ferrari 360 Challenge Stradale Lay Shaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 197822
COMPETE-ABSCHNITTSATZ
aus £1.259,36
aus £1.259,36
# 002
MPN: 16287730
SCHRAUBEN
aus £2,24
aus £2,24
# 002
MPN: 16287731
SCHRAUBEN
-Nicht als Ersatzteil - Ersetzt durch 16287730
aus £1,11
aus £1,11
# 003
MPN: 185022
ROLLENLAGER
aus £87,48
aus £87,48
# 004
MPN: 185045
RING REGISTRIEREN
-Dicke mm. 7,10
aus £17,93
aus £17,93
# 004
MPN: 185046
RING REGISTRIEREN
-Dicke mm. 6,4 – Mögliche Anpassung
aus £17,93
aus £17,93
# 004
MPN: 185047
RING REGISTRIEREN
-Dicke mm. 6 – Mögliche Anpassung
aus £17,93
aus £17,93
# 005
MPN: 185042
RING REGISTRIEREN
-Dicke mm. 2,8
aus £5,66
aus £5,66
# 005
MPN: 185043
RING REGISTRIEREN
-Dicke mm. 2,5 – Mögliche Anpassung
aus £9,79
aus £9,79
# 005
MPN: 185044
RING REGISTRIEREN
-Dicke mm. 2,2 – Mögliche Anpassung
aus £15,15
aus £15,15
# 006
MPN: 185020
LAGERUNTERSTÜTZUNG
aus £77,22
aus £77,22
# 007
MPN: 185021
ROLLENLAGER
aus £77,51
aus £77,51
# 008
MPN: 196667
RINGMUTTER
aus £32,68
aus £32,68
Dieses Teil ersetzt die Teilenummer 185019
# 009
MPN: 197821
3RD UND 4TH ANGETRIEBENES ZAHNRAD
aus £264,01
aus £264,01
# 010
MPN: 188461
5TH UND 6TH ANGETRIEBENES ZAHNRAD
aus £433,56
aus £433,56
# 011
MPN: 189791
RING
-Dicke mm. 6,1
aus £42,85
aus £42,85
# 011
MPN: 189792
RING
-Dicke mm. 5,8 – Als Alternative
aus £42,69
aus £42,69
# 012
MPN: 184014
ROLLENKÄFIG
aus £10,49
aus £10,49
# 013
MPN: 197818
RITZEL FÜR 2ND ZAHNRAD
aus £170,33
aus £170,33
# 014
MPN: 183976
FLEXIBLER RING
-Dicke mm. 2,10
aus £6,73
aus £6,73
# 014
MPN: 185036
FLEXIBLER RING
-Dicke mm. 1,85 – Mögliche Anpassung
aus £19,67
aus £19,67
# 014
MPN: 185037
FLEXIBLER RING
-Dicke mm. 1,60 – Mögliche Anpassung
aus £23,95
aus £23,95
# 015
MPN: 183971
BUCHSE
aus £43,35
aus £43,35
# 016
MPN: 184016
ROLLENKÄFIG
aus £12,61
aus £12,61
# 017
MPN: 197816
RITZEL FÜR 1ST ZAHNRAD
aus £170,33
aus £170,33
# 018
MPN: 183972
RING
-Dicke mm. 5,10
aus £43,14
aus £43,14
# 018
MPN: 185040
RING
-Dicke mm. 4,85 – Mögliche Anpassung
aus £23,32
aus £23,32
# 018
MPN: 185041
RING
-Dicke mm. 4,60 – Mögliche Anpassung
aus £20,61
aus £20,61
# 019
MPN: 184020
ROLLENLAGER
aus £79,50
aus £79,50
# 020
MPN: 184042
FLEXIBLER RING
aus £6,92
aus £6,92
# 021
MPN: 197820
RÜCKWÄRTSGANG
aus £209,58
aus £209,58
# 022
MPN: 184018
ROLLENKÄFIG
aus £15,73
aus £15,73
# 023
MPN: 193439
RÜCKWÄRTSGANG-KOMPLETTER SYNCHRONISATOR
aus £1.215,62
aus £1.215,62
# 024
MPN: 184041
FLEXIBLER RING
aus £2,55
aus £2,55
# 025
MPN: 14303624
SCHRAUBEN
aus £0,47
aus £0,47
# 026
MPN: 10571379
Scheibe
aus £0,47
aus £0,47
# 027
MPN: 185048
BEARBOX-ÖLPUMPE
aus £430,89
aus £430,89
# 028
MPN: 185164
1ST UND 2ND GANG KOMPLETTE SYNCHRONISATOR
aus £737,44
aus £737,44
Dieses Teil ersetzt die Teilenummer 182298
# 029
MPN: 185050
STIFT
aus £33,14
aus £33,14
# 030
MPN: 184017
ROLLENKASTEN
aus £4,88
aus £4,88
# 031
MPN: 183975
RING
aus £14,04
aus £14,04
# 032
MPN: 197819
Leerlaufgetriebe für den Rückwärtsgang
aus £123,83
aus £123,83
# 033
MPN: 188320
PAD FÜR SYNCHRONISATOR/KUGEL/FEDER-ERSATZSATZ
aus £6,75
aus £6,75
# 034
MPN: 193440
PADS/SYNCHRO-RÜCKWÄRTSGANG-KIT
aus £2,32
aus £2,32
# 035
MPN: 201870
BUCHSE
aus £12,16
aus £12,16
Dieses Teil ersetzt die Teilenummer 185170
# 036
MPN: 188497
ABSTANDSHALTER
-Dicke mm. 6,25
aus £28,47
aus £28,47
# 036
MPN: 212457
ABSTANDSHALTER
-Dicke mm. 6,00
aus £67,56
aus £67,56
