GD-
037 - Bremsen hydraulisch gesteuert

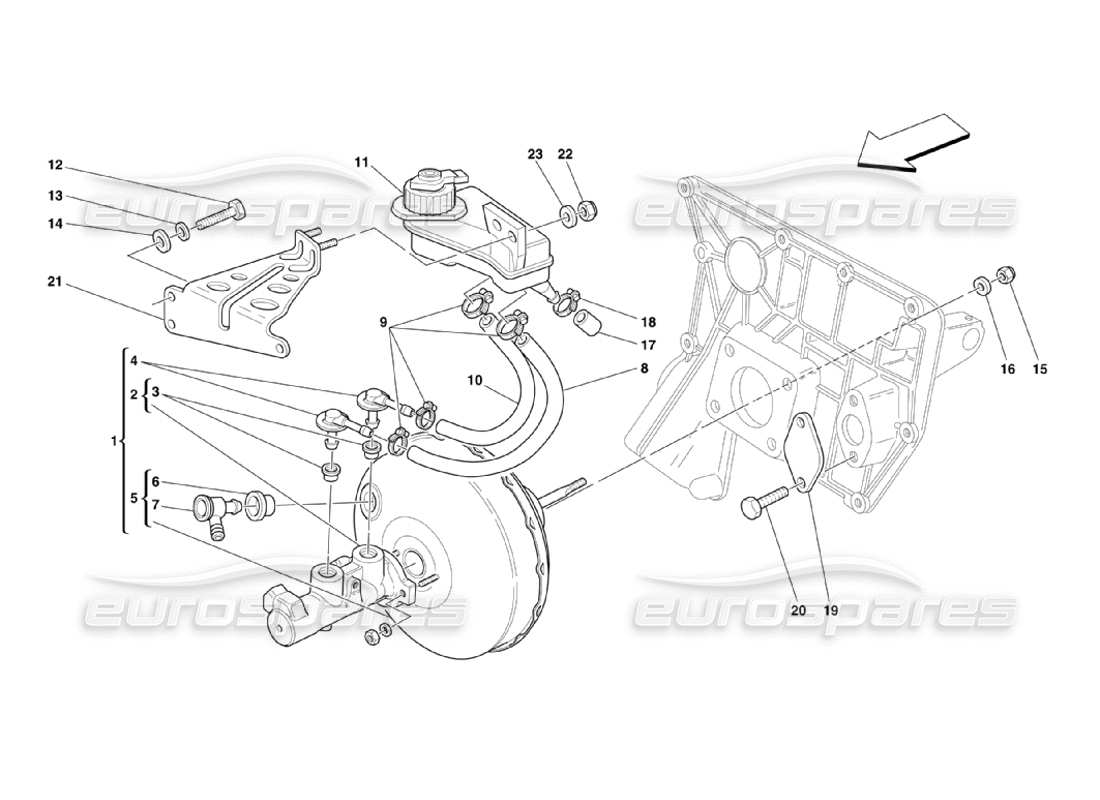

Ferrari 360 Challenge Stradale Brakes Hydraulic Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 198634
VOLLSTÄNDIGER BREMSKRAFTVERSTÄRKER
aus £744,89
aus £744,89
# 002
-
BREMSPUMPE
# 003
-
ANSCHLUSS FÜR BREMSPUMPE
# 004
-
UNION
# 005
-
BOOSTER
# 006
-
KABELTÜLLE
# 007
-
UNION
# 008
MPN: 182246
ROHR VOM VORDEREN ANSCHLUSS ZUM TANK
aus £6,43
aus £6,43
Dieses Teil ersetzt die Teilenummer 182245, die wir auf Lager haben
# 009
MPN: 13000190
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 182247
ROHR VOM HINTEREN ANSCHLUSS ZUM TANK
aus £1,69
aus £1,69
# 011
MPN: 173415
KOMPLETT BREMSÖLTANK
aus £46,76
aus £46,76
# 012
MPN: 10902524
SCHRAUBEN
aus £0,47
aus £0,47
# 013
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 14496424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 016
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 136379
Stecker
Ersetzung
Ersetzung
# 018
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 174177
FLANSCH
aus £44,50
aus £44,50
# 020
MPN: 16043021
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 179101
HALTERUNG FÜR DIE BEFESTIGUNG DES BREMSÖLTANKS
aus £4,91
aus £4,91
# 022
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 14496424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
